Zestawienie materiałów uzupełniających dla stacji STRS, STN i STE
Żerdzie wirowane typu E
Żerdzie wirowane typu EM

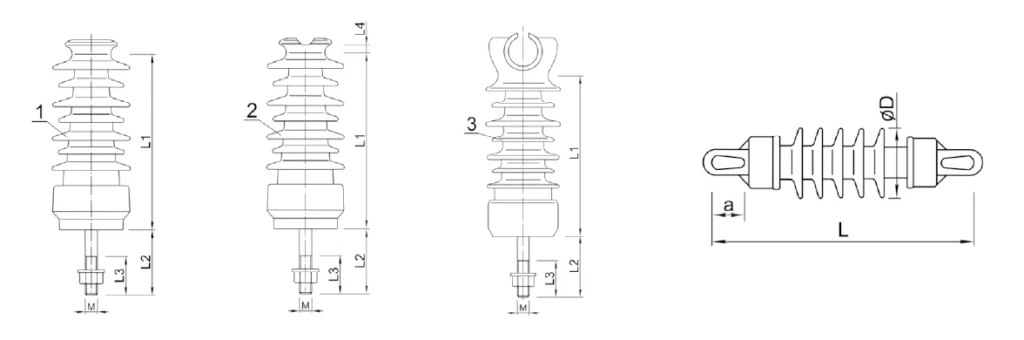

Izolatory

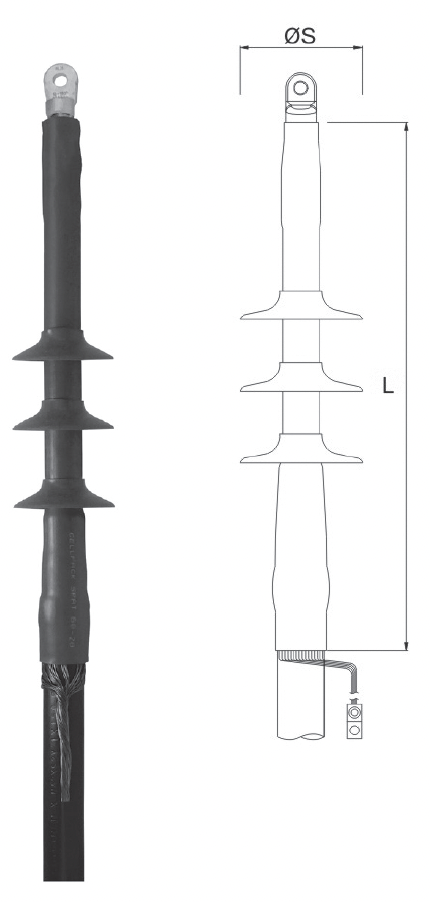

Zestawienie głowic kablowych napowietrznych typu CHE-F firmy CELLPACK
Zastosowanie
Głowice typu CHE-F są zaprojektowane do zakończenia kabli 1-żyłowych o izolacji polimerowej (PCV, PE, XLPE, EPR) np. X(R)(U)H(A)KXS, YH(A)KXS z różnymi rodzajami ekranu na izolacji (grafityzowanymi, wytłaczanymi lub zdzieralnymi) i z żyłą powrotną z drutów lub taśm miedzianych.
Właściwości
- Szybka, łatwa i bezpieczna instalacja dzięki kombinacji komponentów nasuwanych i termokurczliwych.
- Niezawodna metoda wysterowania pola elektrycznego na końcach ekranów poprzez kształtkę wykonaną z elastycznego materiału silikonowego.
- Szeroki zakres przekrojów odpowiedni dla wszystkich typów końcówek kablowych.
- Nieograniczony czas magazynowania.
Wyposażenie
Zestaw głowicy na jedną fazę składa się z następujących komponentów:
- Silikonowy element sterujący
- Mastik uszczelniający
- Rura termokurczliwa odporna na prądy pełzające i na wpływy atmosferyczne
- Klosze silikonowe
Zawartość
Jeden zestaw na trzy fazy bez końcówek kablowych na kable z żyłą powrotną z drutów.
Końcówki kablowe należny zamawiać dodatkowo.
Głowice kablowe napowietrzne typu CHEP-3F, CHEP(H)-3F firmy CELLPACK
Zastosowanie
Głowice napowietrzne do kabli z syciwem nieściekającym (np. H(A)KnFtA):
- typu CHEP-3F – odpowiednia do kabli o izolacji papierowej rdzeniowej od 6 do 17,5 kV
- typu CHEP(H)-3F – odpowiednie do kabli o izolacji ekranowanej (H-kable) od 24 do 36 kV
Uwaga: W przypadku kabli z syciwem ściekającym należy kontaktować się z firmą CELLPACK
Właściwości
- Szybka, łatwa i bezpieczna instalacja
- Niezawodna metoda wysterowania pola elektrycznego na końcach ekranów poprzez kształtkę wykonaną z elastycznego materiału silikonowego
- Szeroki zakres przekrojów odpowiedni dla wszystkich typów końcówek kablowych
- Nieograniczony czas magazynowania
Zawartość
- Rury termokurczliwe odporne na prądy pełzające i warunki atmosferyczne
- Olejoodporna taśma wypełniająco-sterująca
- Palczatka termokurczliwa
- Klosze silikonowe

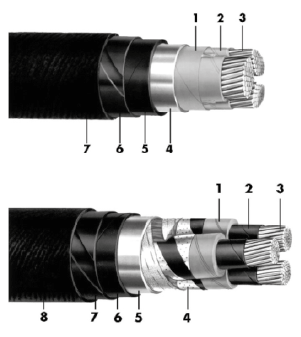

Kabel o izolacji rdzeniowej 3-żyłowy
- Izolacja rdzeniowa
- Impregnowana izolacja papierowa
- Żyła robocza
- Powłoka ołowiana lub aluminiowa
- Warstwa papieru impregnowanego
- Pancerz stalowy
- Osłona zewnętrzna
Kabel ekranowy 3-żyłowy (H-kabel)
- Impregnowana izolacja papierowa
- Impregnowany papier pół przewodzący
- Żyła robocza
- Papier pół przewodzący, ekran na izolacji (H-kabel)
- Powłoka aluminiowa lub ołowiana
- Obwój z taśmy syntetycznej
- Pancerz stalowy
- Osłona zewnętrzna

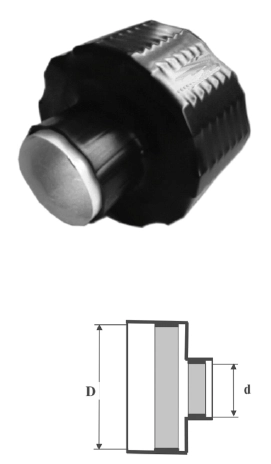

Termokurczliwy kaptur uszczelniający typu EC
Do uszczelnienia wyjść z rur osłonowych nn i SN, do stosowania zarówno w ziemi jaki na zewnątrz
