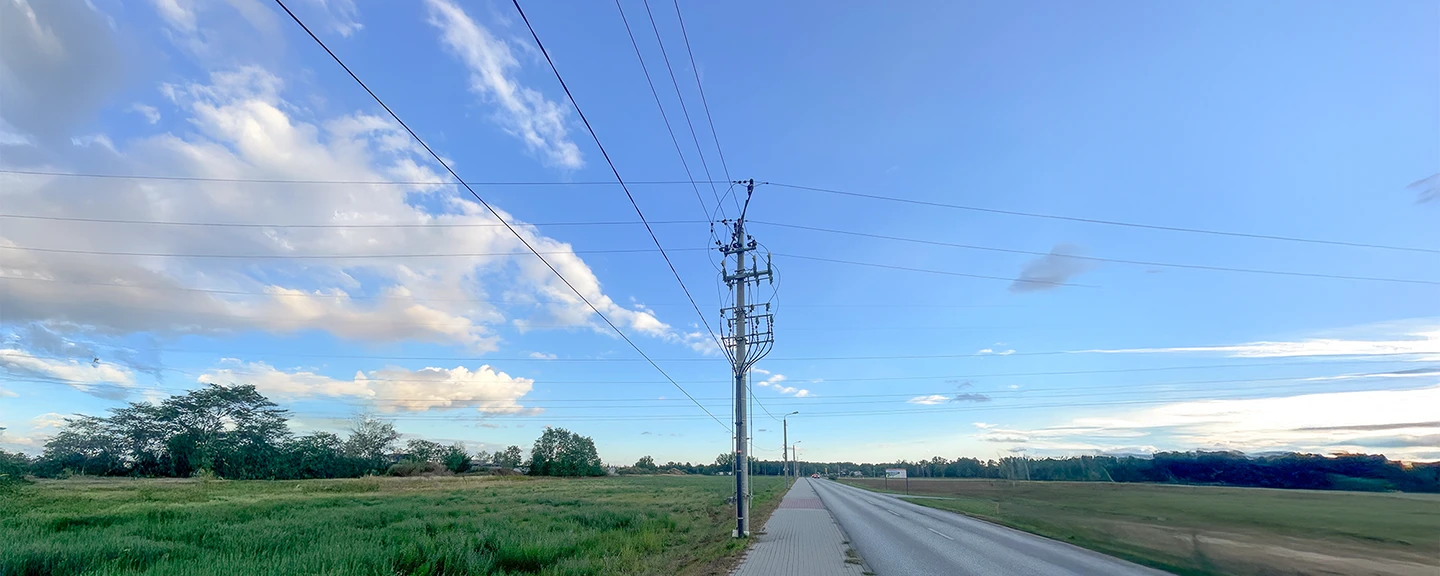

Koniec z mitem awaryjności. Jak technologia PAS odmieniła linie napowietrzne SN

Dystrybucja energii elektrycznej, czyli jej transport na odległość, realizowana jest za pomocą linii o różnych poziomach napięć, w tym sieci średniego napięcia (SN) od 6 kV do 30 kV, stanowiących trzon lokalnych systemów rozdzielczych. Od lat w branży elektroenergetycznej trwa dyskusja: czy inwestować w kosztowne linie kablowe prowadzone pod ziemią (np. z wykorzystaniem kabli jednożyłowych o izolacji polietylenowej XLPE, takich jak YHAKXS), czy pozostać przy liniach napowietrznych?

Przez pewien czas trend „kablowania” sieci wydawał się nieunikniony. Jednak rozwój nowoczesnych technologii sprawił, że napowietrzna infrastruktura elektroenergetyczna zyskała zupełnie nowe oblicze. Decydenci, projektanci i inwestorzy coraz częściej dostrzegają, że zmodernizowane linie napowietrzne oferują niezrównany bilans kosztów, bezpieczeństwa i niezawodności.

Zderzenie dwóch systemów – co warto wiedzieć?

Podjęcie decyzji o wyborze technologii budowy linii dystrybucyjnej wymaga dogłębnej analizy cyklu życia inwestycji. Oba systemy – podziemny i napowietrzny – mają swoją specyfikę pracy.

Koszty inwestycyjne i eksploatacyjne:

Budowa linii podziemnych wymaga kosztownych prac ziemnych, skomplikowanych uzgodnień prawno-własnościowych (służebności) oraz precyzyjnych przewiertów sterowanych. Infrastruktura napowietrzna jest rozwiązaniem znacznie tańszym i szybszym w realizacji. Dzięki wykorzystaniu nowoczesnych żerdzi strunobetonowych wirowanych (typu E, EDW, EM), proces budowy jest wysoce zoptymalizowany.

Lokalizacja uszkodzeń i czas usuwania awarii:

W przypadku awarii kabla ziemnego, odnalezienie miejsca uszkodzenia wymaga specjalistycznego sprzętu diagnostycznego (wozów pomiarowych), a naprawa wiąże się z ponownymi wykopami, co znacząco wydłuża czas przerw w dostawach prądu (SAIDI/SAIFI). Linie napowietrzne pozwalają na błyskawiczną, wizualną lokalizację usterki przez ekipy pogotowia energetycznego i jej szybkie usunięcie.

Rozbudowa i modernizacja:

Linie napowietrzne charakteryzują się otwartą architekturą. Instalacja dodatkowych stanowisk (np. słupów rozgałęźnych typu RPK, RNK), dobudowa stacji transformatorowych czy integracja z systemami SCADA za pomocą łączników sterowanych radiowo jest znacznie prostsza niż ingerencja w ułożony pod ziemią ciąg kablowy.

Kluczowe kryteria wyboru – zestawienie parametrów

Parametr	Linie kablowe (podziemne)	Tradycyjne linie napowietrzne (np. gołe przewody AFL-6)	Nowoczesne linie napowietrzne (PAS / Kable Uniwersalne)
Koszty budowy	Bardzo wysokie	Bardzo niskie	Niskie / Umiarkowane
Czas naprawy awarii	Długi (wymaga wykopów)	Krótki (łatwy dostęp)	Bardzo krótki
Podatność na warunki atmosferyczne	Niska	Wysoka (ryzyko zwarć i zerwań)	Bardzo niska (ochrona przed gałęziami i zwarciami)
Wpływ na otoczenie i drzewostan	Wymaga pasa technologicznego w ziemi	Wymaga szerokiego pasa wycinki i regularnego podcinania gałęzi	Minimalna wycinka, harmonijne współistnienie z drzewostanem

Technologia PAS i kable uniwersalne – przełom w niezawodności

Największą bolączką tradycyjnych linii napowietrznych opartych na przewodach gołych (np. AFL-6 o przekrojach 35, 50, 70 mm²) była ich podatność na uszkodzenia spowodowane kontaktem z drzewami, co wymuszało zachowanie szerokich pasów wycinki leśnej.

Rozwiązaniem, które łączy zalety linii kablowych i napowietrznych, jest system przewodów w osłonie (technologia PAS) oraz kable uniwersalne samonośne (np. EXCEL, AXCES). Linie w systemie PAS projektowane są na napięcia 15 i 20 kV, z wykorzystaniem przewodów o przekrojach 50÷120 mm² układanych w płaskim lub trójkątnym układzie na żerdziach wirowanych.

Przewagi technologii PAS:

Odporność na zwarcia: Zastosowana osłona izolacyjna chroni sieć przed skutkami przypadkowego zetknięcia się gałęzi z przewodem lub zbliżenia ptaków, co drastycznie ogranicza liczbę wyłączeń awaryjnych.
Ochrona krajobrazu i ekologia: Przepisy, w tym „Ustawa o ochronie i kształtowaniu środowiska”, wymuszają prowadzenie linii przy minimalnej ingerencji w krajobraz. Izolacja przewodów i kabli podwieszanych pozwala na drastyczne zmniejszenie szerokości pasa wycinki w lasach i minimalizuje konieczność regularnego przycinania koron drzew.
Skuteczna ochrona przeciwprzepięciowa: Bezpieczeństwo linii w technologii PAS jest dodatkowo gwarantowane przez dedykowane ograniczniki przepięć, chroniące infrastrukturę m.in. przed skutkami wyładowań atmosferycznych.

Nowoczesne projektowanie – obostrzenia i ekstremalny klimat

Dzisiejsza infrastruktura napowietrzna projektowana jest z rygorystycznym uwzględnieniem obciążeń środowiskowych. Przejście ze starej normy PN-E-05100-1 na standard europejski PN-EN 50341-1 wraz z polskimi warunkami normatywnymi (PN-EN 50341-2-22) narzuciło nowe standardy reżimu technologicznego.

Linie muszą bezbłędnie funkcjonować w ściśle określonych strefach klimatycznych, które definiują obciążenie wiatrem (strefy W1, W2, W3) oraz sadzią i oblodzeniem (S1, S2, S3). Ponadto inżynierowie mogą bezpiecznie przeprowadzać linie napowietrzne nad newralgicznymi obiektami (autostrady, drogi krajowe, linie kolejowe) stosując odpowiednie poziomy obostrzeń (I, II lub III) za pomocą wzmocnionych podwójnych łańcuchów odciągowych czy izolatorów kompozytowych.

Solidny osprzęt to gwarancja niezawodności

Aby system napowietrzny mógł osiągnąć zakładaną żywotność, niezbędne jest zastosowanie komponentów najwyższej klasy, zaprojektowanych ściśle pod obowiązujące normy. Elementy konstrukcyjne, poprzeczniki stalowe oraz ramy aparatury łączeniowej poddawane są rygorystycznym zabezpieczeniom antykorozyjnym – standardem gwarantującym wieloletnią trwałość jest cynkowanie ogniowe (zanurzeniowe) zgodne z normą PN-EN ISO 1461

Przewaga nowoczesnych linii napowietrznych wynika również z elastyczności zarządzania siecią. Zastosowanie na słupach niezawodnej aparatury łączeniowej SN ułatwia służbom eksploatacyjnym bezpieczną rekonfigurację układu zasilania. Co więcej, aparaturę tę można zintegrować z systemami telemechaniki i zdalnego sterowania (SCADA), co pozwala dyspozytorom na natychmiastowe izolowanie uszkodzonych odcinków sieci. Z kolei dla samych linii izolowanych (system PAS) kluczowe jest użycie dedykowanego osprzętu, takiego jak uchwyty odciągowe czy zaciski przebijające izolację, które pozwalają na pewny i bezpieczny montaż odgałęzień.

Firma Alpar, posiadająca ponad 30-letnie doświadczenie, jest wieloletnim i sprawdzonym dostawcą dla największych Operatorów Systemów Dystrybucyjnych (OSD) w Polsce, oferującym kompletny, przebadany osprzęt do budowy niezawodnych i nowoczesnych linii napowietrznych.

Podsumowanie: Optymalizacja kosztów bez utraty niezawodności

Wybór pomiędzy linią podziemną a napowietrzną nie musi już polegać na rezygnacji z niezawodności na rzecz oszczędności. Nowoczesne linie napowietrzne, szczególnie te oparte na technologii przewodów w osłonie (PAS) lub kabli uniwersalnych (EXCEL, AXCES), stanowią obecnie najbardziej racjonalny wybór z perspektywy rachunku ekonomicznego.

Dzięki obniżonym kosztom inwestycyjnym, zgodności z najnowszymi wytycznymi bezpieczeństwa (PN-EN 50341-2-22), doskonałej relacji z otaczającym środowiskiem i ekspresowemu serwisowaniu w razie wystąpienia anomalii pogodowych, nowoczesne systemy napowietrzne z powodzeniem dominują jako główny kierunek modernizacji sieci SN. Zastosowanie certyfikowanego osprzętu sprawia, że jest to infrastruktura gotowa na wyzwania nadchodzących dekad.
