Brak projektu linii SN? 7 kluczowych pytań, które musisz zadać przed wyceną osprzętu

Zdarza się, że zapytanie ofertowe na budowę lub modernizację linii średniego napięcia (SN) trafia do wykonawcy w formie niekompletnej, pozbawionej pełnego schematu elektrycznego czy szczegółowej części opisowej. Brak tych danych uniemożliwia prawidłowy dobór elementów z katalogu. W takich sytuacjach, aby uniknąć błędów projektowych i niedoszacowania kosztów, niezbędne jest przeprowadzenie precyzyjnego wywiadu technicznego.

Oto 7 kluczowych pytań, które należy zadać klientowi, aby poprawnie skompletować i wycenić osprzęt stanowiska słupowego.

1. Co jest źródłem zasilania i jaki to typ przewodu?

Punktem wyjścia do jakichkolwiek prac ofertowych jest ustalenie, dla jakiego rodzaju przewodu ma być dedykowany słup. Należy zapytać, czy linia realizowana jest z wykorzystaniem tradycyjnych przewodów gołych (AFL), czy oparta na technologii przewodów w osłonie (PAS). Zasilanie może być również realizowane za pomocą klasycznych kabli ziemnych. Ponadto konieczne jest ustalenie przekroju żyły roboczej, najczęściej w przedziałach 35, 50, 70 lub 120 mm².

2. Jaką funkcję pełni słup i z której strony wchodzi zasilanie?

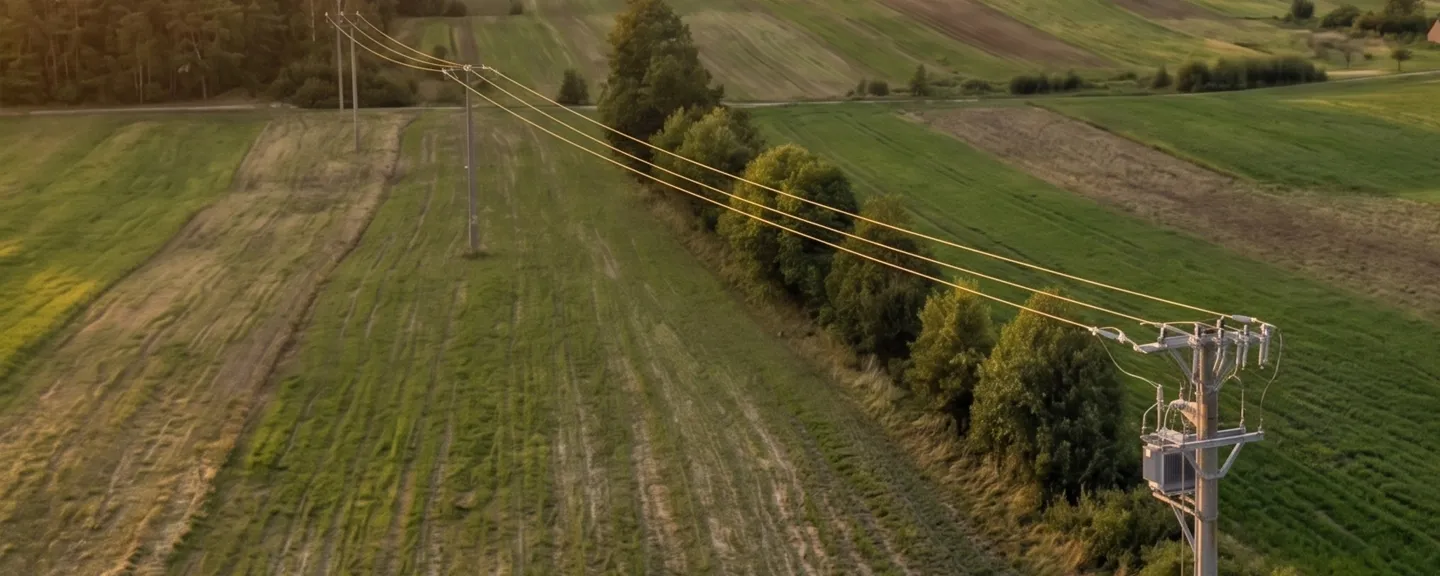

Musimy określić, jaka będzie funkcja stanowiska słupowego w topologii sieci. Należy zapytać, czy wyceniamy słup przelotowy (P), odporowy (O), krańcowy (K), narożny (N) czy rozgałęźny (np. RPK, RNK). W przypadku słupów narożnych konieczne jest podanie kąta załomu linii. Jeśli natomiast przygotowujemy ofertę na słupową stację transformatorową, kluczowe jest ustalenie, czy linia zasilająca SN wchodzi od strony ustawienia transformatora, czy od strony przeciwnej. Wpływa to bezpośrednio na typ użytych konstrukcji wsporczych.

3. Jaki jest układ geometryczny przewodów i poziom obostrzeń?

W kolejnym kroku musimy ustalić, w jakim układzie geometrycznym mają zostać zawieszone przewody robocze. Do wyboru mamy najczęściej układ płaski lub trójkątny, a w przypadku izolowanych linii PAS także układ pionowy bądź naprzemianległy.

Równolegle musimy ustalić stopień obostrzenia dla danej sekcji linii (1°, 2° lub 3°), co definiuje konieczność zastosowania np. podwójnych łańcuchów odciągowych.

Ważna wskazówka kosztorysowa: Pamiętaj, że przejście z wycofanej normy PN-E-05100-1 na aktualny, rygorystyczny standard PN-EN 50341-2-22 często wymusza stosowanie osprzętu o wyższej wytrzymałości mechanicznej. Zmiana reżimu obciążeń wiatrem i sadzią bezpośrednio wpływa na gabaryty i cenę poprzeczników, co może znacząco zmienić ostateczny kosztorys inwestycji.

4. Jakie są parametry żerdzi nośnej?

Aby poprawnie wycenić i dobrać poprzeczniki stalowe oraz obejmy mocujące, handlowiec musi znać dokładne parametry fizyczne fundamentu stanowiska. Należy dopytać klienta o:

  • Rodzaj żerdzi: czy są to nowoczesne żerdzie strunobetonowe wirowane (typu E, EM), czy starsze konstrukcje (typu ŻN, BSW).
  • Wysokość i wytrzymałość: np. długość 10,5 m, 12 m lub 13,5 m oraz siłę wierzchołkową od 12 do 33 kN.
  • Średnicę wierzchołkową: co jest kluczowe dla właściwego dopasowania obejm – najczęściej wynosi ona 173, 218, 263, 308 lub 420 mm w zależności od typu żerdzi.

5. Jakie są preferencje dotyczące izolatorów?

Kolejnym elementem dotyczącym linii napowietrznej jest doprecyzowanie kwestii sprzętu izolacyjnego. Wytyczne rynkowe muszą określać, czy zamawiający preferuje klasyczne izolatory porcelanowe, czy nowoczesne, lżejsze izolatory kompozytowe. Musimy również wiedzieć, czy ze względu na lokalne wymogi OSD stanowisko ma być wyposażone w zawieszenia pojedyncze, czy podwójne.

6. W jakiej strefie zabrudzeniowej i środowisku pracuje linia?

Lokalizacja inwestycji determinuje wymogi dotyczące ochrony osprzętu. Kluczowe jest pytanie o strefę zabrudzeniową (I, II lub III) – na tej podstawie dobiera się izolatory o odpowiedniej drodze upływu. Dodatkowo należy uwzględnić środowisko pracy; w warunkach agresywnych standardowe cynkowanie ogniowe (PN-EN ISO 1461) to za mało, i konstrukcje stalowe mogą wymagać zabezpieczenia dodatkowymi powłokami malarskimi (tzw. system Duplex).

7. Czy wycena obejmuje kompletny system uziemień?

Przy kompletowaniu osprzętu często zapomina się o materiałach do uziemienia stanowiska, co rodzi późniejsze luki w budżecie wykonawczym. Należy krótko dopytać, czy oferta ma uwzględniać taśmę uziemiającą (bednarkę, np. 20×4), pręty i groty uziomowe, uchwyty krzyżowe oraz dedykowane zaciski uziemiające (np. ZU-2/E).

Podsumowanie:

Brak pełnego projektu nie musi wstrzymywać prac ofertowych ani prowadzić do kosztownych pomyłek na etapie realizacji. Rzetelne zadanie tych siedmiu pytań pozwala na bezbłędne przypisanie weryfikowanego stanowiska do konkretnego albumu typizacyjnego PTPiREE. To z kolei umożliwia wygenerowanie kompletnego zestawienia materiałowego, w 100% zgodnego z przepisami.

Masz wątpliwości przy doborze osprzętu?

Nie ryzykuj błędów w wycenie. Prześlij nam dane i wytyczne, którymi dysponujesz, a inżynierowie Alpar pomogą Ci zadać właściwe pytania klientowi i skompletować osprzęt idealnie dopasowany do Twojej inwestycji!

CHECKLISTA WYKONAWCY – 7 KROKÓW DO BEZBŁĘDNEJ WYCENY SŁUPA SN:

  • [ ] 1. Typ przewodu i przekrój: (np. AFL, PAS, Kabel | 35, 50, 70, 120 mm²)
  • [ ] 2. Funkcja słupa: (np. P, O, N, K, RPK) + ewentualny kąt załomu linii.
  • [ ] 3. Układ przewodów i obostrzenia: (Płaski / Trójkątny | 0°, 1°, 2°, 3° | Norma stara czy nowa PN-EN 50341).
  • [ ] 4. Parametry żerdzi nośnej: (Typ np. E, Wirowana | Długość | Siła w kN | Średnica wierzchołkowa w mm).
  • [ ] 5. Izolacja: (Porcelana / Kompozyt | Pojedyncza / Podwójna).
  • [ ] 6. Środowisko pracy: (Strefa zabrudzeniowa I/II/III | Potrzeba malowania Duplex).
  • [ ] 7. Uziemienia w wycenie: (Bednarka / Uziomy prętowe / Zaciski uziemiające uwzględnione – TAK/NIE).
