Bezpieczeństwo i niezawodność w sieciach nn. Dlaczego jakość zacisków odgałęźnych ma strategiczne znaczenie?

Rozbudowa i modernizacja napowietrznych sieci niskiego napięcia (nn), realizowanych za pomocą izolowanych przewodów samonośnych (typu AsXSn), wymaga wykonywania tysięcy odgałęzień i mostków. Każdy punkt łączeniowy w sieci to potencjalne „wąskie gardło” całego systemu dystrybucyjnego. Błędy montażowe, korozja styków czy wnikanie wilgoci mogą prowadzić do awarii i kosztownych przerw w dostawach prądu.

Dla Operatorów Systemów Dystrybucyjnych (OSD) priorytetem jest nie tylko utrzymanie wskaźników niezawodności, ale przede wszystkim – bezpieczeństwo elektromonterów. Odpowiedzią na te wyzwania jest nowoczesny osprzęt łączeniowy, taki jak seria hermetycznych zacisków przebijających izolację (np. Z208Z, Z2081Z, Z2082Z, Z41), które pozwalają na bezpieczną i bezbłędną pracę w najtrudniejszych warunkach.

Prace Pod Napięciem (PPN) – bezkompromisowe bezpieczeństwo.

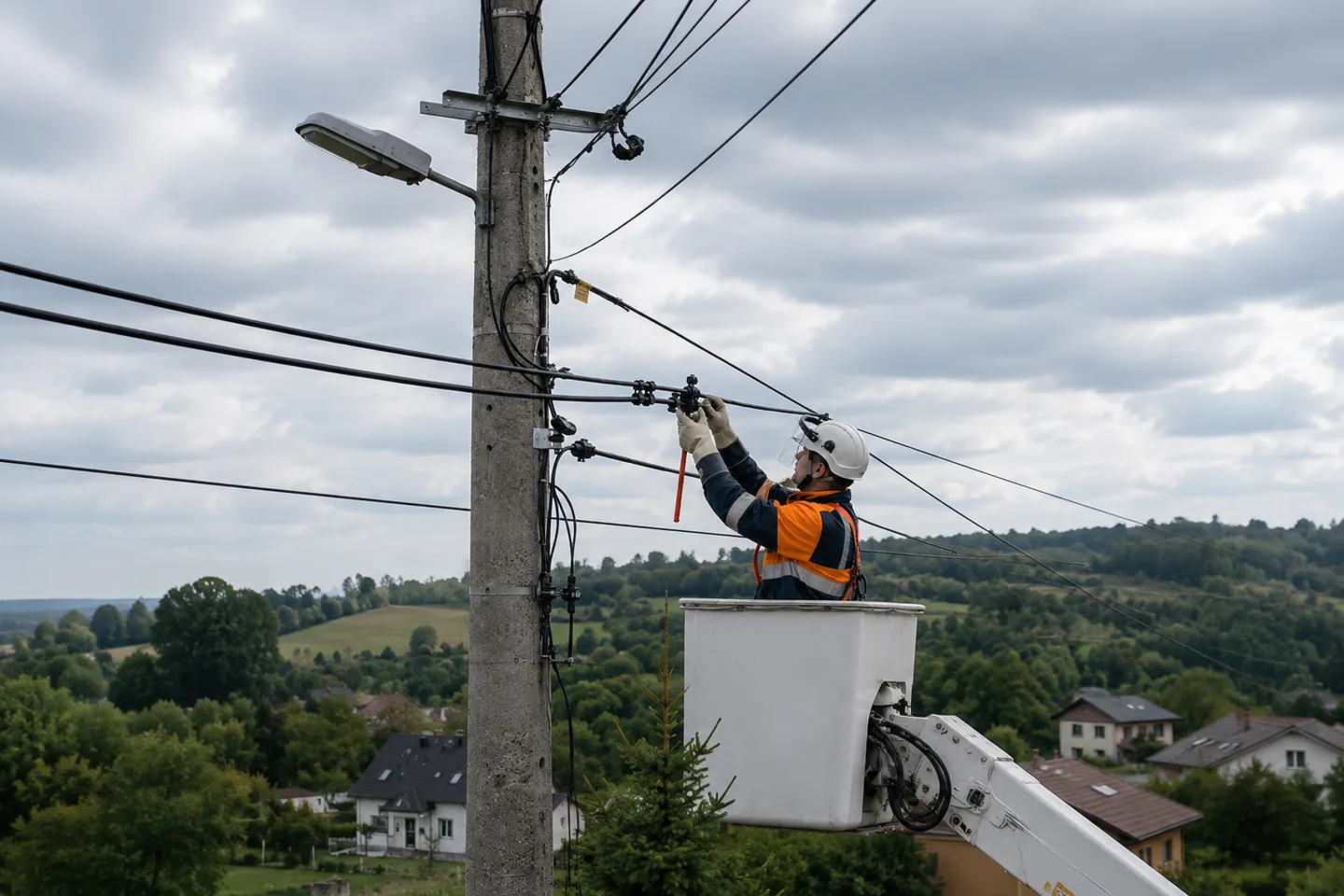

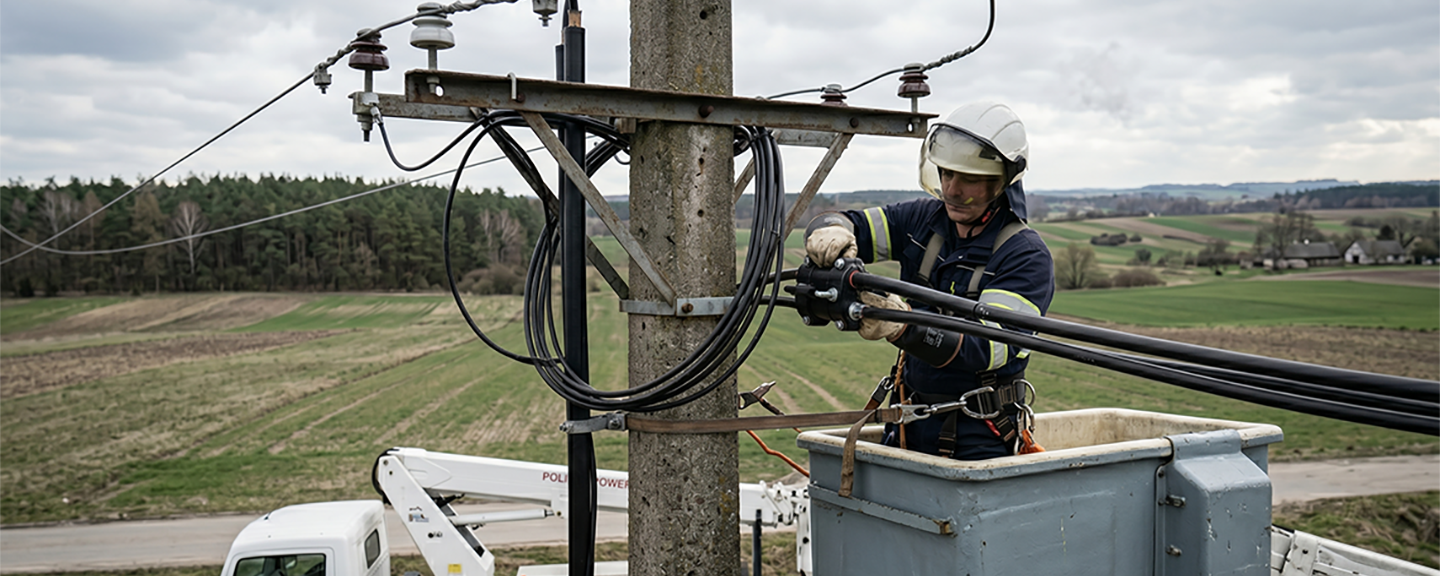

Współczesna eksploatacja sieci nn opiera się w dużej mierze na technologii prac pod napięciem (PPN). Pozwala to na podłączanie nowych odbiorców i rekonfigurację linii bez wyłączeń zasilania. Praca na elementach będących pod napięciem wymaga jednak osprzętu, który minimalizuje ryzyko błędu w trudnych warunkach na słupie.

Kluczowym wyróżnikiem nowoczesnych zacisków przebijających jest ich całkowicie bezpieczna konstrukcja. W produktach z serii Z208…Z, Z41” uzyskano brak dostępu do elementów przewodzących prąd poprzez pełne odizolowanie śruby dociskowej od szczęk zacisków. Dzięki temu elektromonter, nawet pracując w ograniczonym komforcie przestrzennym, nie jest narażony na przypadkowe porażenie, co gwarantuje w pełni bezpieczny montaż pod napięciem.

Śruby zrywalne – precyzja bez klucza dynamometrycznego

Zbyt słabe dokręcenie zacisku powoduje iskrzenie i upalanie przewodu, z kolei zbyt mocne – grozi uszkodzeniem żyły. W tradycyjnych rozwiązaniach elektromonter musiał korzystać z nieporęcznych na wysokości atestowanych kluczy dynamometrycznych.

Obecnie ten problem został całkowicie wyeliminowany. Nowoczesne zaciski wyposażone są w specjalne śruby (lub nakrętki) zrywalne. Mechanizm ten działa niezawodnie: po osiągnięciu ściśle określonej, fabrycznej siły docisku (np. 14 Nm lub 18 Nm w zależności od modelu zacisku), która gwarantuje idealne przebicie izolacji i kontakt elektryczny, element zrywalny ulega ukręceniu. System ten znacząco przyspiesza pracę na słupie.

Warto dodać, że pomimo zastosowania śrub zrywalnych M12, zaciski te można stosować wielokrotnie. W przypadku konieczności rekonfiguracji, demontaż lub ponowne dokręcenie można przeprowadzić przy pomocy klucza dynamometrycznego, a kształt w dolnej części zacisku pozwala na stabilne przytrzymanie go kluczem czołowym.

Hermetyczność i wydłużona żywotność styków

Aby odgałęzienie było bezawaryjne przez dziesięciolecia, zacisk musi opierać się ekstremalnym warunkom środowiskowym. Nowa generacja osprzętu to:

  • Odporność na wilgoć: Zaciski są standardowo wyposażone w uszczelniacze, a ich obudowa wykonana jest z tworzywa sztucznego odpornego na promieniowanie UV oraz bezpośrednie działanie wody.
  • Wydłużona żywotność styków: Zastosowano zaawansowaną konstrukcję kurtynowo-grzebieniową szczęk, wykonaną z miedzi stopowej poddanej procesowi cynowania. Ponadto, styki są fabrycznie wypełniane specjalną pastą stykową, co blokuje procesy utleniania i znacząco wydłuża żywotność połączenia.
  • Ochrona przed korozją galwaniczną: Nakrętki zrywalne wykonano odlewu Znal ZL5 materiału odpornego na niskie i wysokie temperatury, a same śruby są zabezpieczone przed korozją poprzez cynkowanie ogniowe. Konstrukcja szczęk pozwala na bezpieczne łączenie przewodów w układach mieszanych Al-Cu.

Podsumowanie:
Inwestycja w jakość to wymierne oszczędności eksploatacyjne

Wybór zaawansowanych technologicznie zacisków (takich jak polska seria Z208…Z, Z41 dedykowana m.in. dla głównych linii o przekrojach od 16 do 120 mm oraz odgałęzień od 1,5 do 120 mm˛) to dla inwestorów i wykonawców gwarancja ograniczenia kosztów związanych z przyszłym serwisowaniem. Dzięki nim sieć nn będzie pracować niezawodnie, a brygady pracujące w systemie PPN będą mogły wykonywać swoje zadania szybko, pewnie i w stu procentach bezpiecznie.
