Zaciski i osprzęt linowy
Zaciski i osprzęt liniowy
Zaciski służą do łączenia dwóch przewodów aluminiowych lub stalowo – aluminiowych, do zamykania pętli na izolatorach stojących i uchwytach odciągowych kabłąkowych.
Zaciski

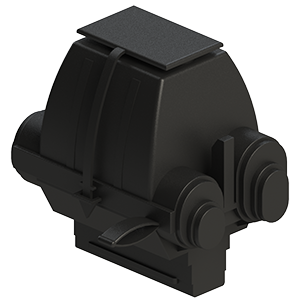

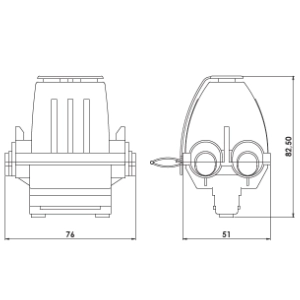

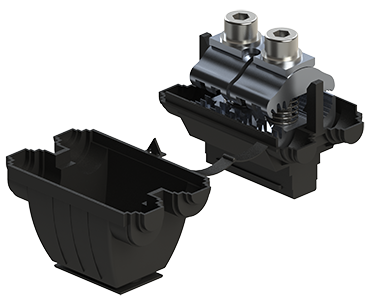

Z206 ● Z206Z ● Z4 ● Z4Z ● Zacisk przebijający izolację AL 16-120 jednostronny
BUDOWA:
- Obudowa – wykonana jest z tworzywa sztucznego odporna na promieniowanie UV oraz inne czynniki atmosferyczne.
- Styki zacisków wypełnione są pastą stykową.
- Zaciski przebijające – wykonane są z kształtownika ze stopu aluminiowego.
- Śruby imbusowe w kl. 8/8 – cynkowane ogniowo.
- Sprężynki – wykonane ze stali sprężynowej, cynkowane ogniowo.
ZASTOSOWANIE:
Stosowany do odgałęzień z nie izolowanych przewodów AL na przewody izolowane typu AsXS i AsXS(n) do przekroju od 16 do 120 mm². Najczęściej znajduje zastosowanie w przypadku wykonywania odgałęzień z linii starego typu AL na linie izolowane.
|
Numer katalogowy |
Przewód główny |
Przewód odgałęziający |
Opak. szt. |
Moment dokręcania |
Waga kg/szt. |
|
Z206 |
16-120 AL |
16-95 AL |
100 |
22 Nm |
0,14 |
|
Z206Z |
16-120 AL |
16-95 AL |
100 |
22 Nm |
0,14 |
zacisk jest wyposażony w nakrętkę zrywalną
|
Z4 |
możliwość łączenia z ogranicznikiem przepięć |
|
Z4Z |
możliwość łączenia z ogranicznikiem przepięć |
zacisk jest wyposażony w śrubę zrywalną M12

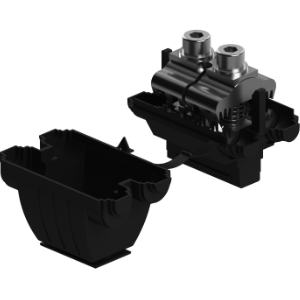

Z2061 ● Z2061Z ● Z3● Z3Z ● Zacisk przebijający izolację AL 16-120 dwustronny
BUDOWA:
- Obudowa – wykonana jest z tworzywa sztucznego odporna na promieniowanie UV oraz inne czynniki atmosferyczne.
- Zaciski przebijające – wykonane są z kształtownika ze stopu aluminiowego.
- Śruby imbusowe w kl. 8/8 – cynkowane ogniowo.
- Sprężynki – wykonane ze stali sprężynowej, cynkowane ogniowo.
- Styki zacisków wypełnione są pastą stykową.
ZASTOSOWANIE:
Stosowany do odgałęzień z nie izolowanych przewodów AL na przewody izolowane typu AsXS i AsXS(n) do przekroju od 16 do 120 mm².
|
Numer katalogowy |
Przewód główny |
Przewód odgałęziający |
Opak. szt. |
Moment dokręcania |
Waga kg/szt. |
|
Z2061 |
16-120 AL |
16-95 AL |
100 |
22 Nm |
0,14 |
|
Z2061Z |
16-120 AL |
16-95 AL |
100 |
22 Nm |
0,14 |
zacisk jest wyposażony w nakrętkę zrywalną
|
Z3 |
możliwość łączenia z ogranicznikiem przepięć |
|
Z3Z |
możliwość łączenia z ogranicznikiem przepięć |
zacisk jest wyposażony w śrubę zrywalną M12

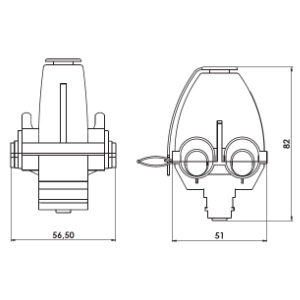

Z106 ● Z106Z ● Z106Cu ● Zacisk przebijający izolację AL 16-120 jednostronny
BUDOWA:
- Obudowa – wykonana jest z tworzywa sztucznego odporna na promieniowanie
- UV oraz inne czynniki atmosferyczne.
- Zaciski przebijające – wykonane są z kształtownika ze stopu aluminiowego.
- Śruba imbusowa w kl.8/8 – cynkowane ogniowo.
- Sprężynki – wykonane ze stali sprężynowej,cynkowane ogniowo.
- Styki zacisków wypełnione są pastą stykową
ZASTOSOWANIE:
Stosowany do odgałęzień z nie izolowanych przewodów AL na przewody izolowane typu ASXS i AsXS(n) do przekroju od 16 do 120 mm². Najczęściej znajduje zastosowanie w przypadku wykonywania odgałęzień z linii starego typu AL na linie izolowane.
|
Numer katalogowy |
Przewód główny |
Przewód odgałęziający |
Opak. szt. |
Moment dokręcania |
Waga kg/szt. |
|
Z106 |
16-120 AL |
16-95 AL |
100 |
22 Nm |
0,076 |
|
Z106Z |
16-120 AL |
16-95 AL |
100 |
22 Nm |
0,076 |
zacisk jest wyposażony w śrubę zrywalną M12
|
Numer katalogowy |
Przewód główny |
Przewód odgałęziający |
Opak. szt. |
Moment dokręcania |
Waga kg/szt. |
|
Z106Cu |
1,5-120 Al-Cu |
1,5-95 Al-Cu |
100 |
22 Nm |
0,076 |
Z1061 ● Z1061Z ● Z1061Cu ● Zacisk przebijający izolację AL 16-120 dwustronny jednośrubowy
BUDOWA:
- Obudowa – wykonana jest z tworzywa sztucznego odporna na promieniowanie
- UV oraz inne czynniki atmosferyczne.
- Zaciski przebijające – wykonane są z kształtownika ze stopu aluminiowego.
- Śruba imbusowa w kl.8/8 – cynkowane ogniowo.
- Sprężynki – wykonane ze stali sprężynowej,cynkowane ogniowo.
- Styki zacisków wypełnione są pastą stykową.
ZASTOSOWANIE:
Stosowany do odgałęzień z izolowanych przewodów typu ASXS i AsXS(n)
do przekroju od 16 do 120 mm².
|
Numer katalogowy |
Przewód główny |
Przewód odgałęziający |
Opak. szt. |
Moment dokręcania |
Waga kg/szt. |
|
Z1061 |
16-120 AL |
16-95 AL |
100 |
22 Nm |
0,076 |
|
Z1061Z |
16-120 AL |
16-95 AL |
100 |
22 Nm |
0,076 |
zacisk jest wyposażony w śrubę zrywalną M12
|
Numer katalogowy |
Przewód główny |
Przewód odgałęziający |
Opak. szt. |
Moment dokręcania |
Waga kg/szt. |
|
Z1061Cu |
1,5-120 Al-Cu |
1,5-95 Al-Cu |
100 |
22 Nm |
0,076 |

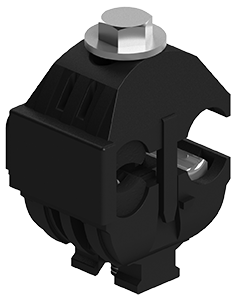

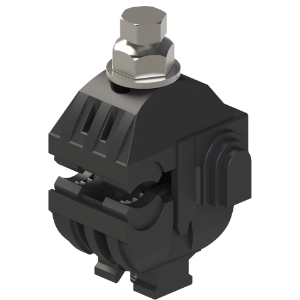

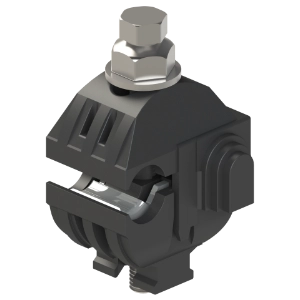

Z208Z ● Z2081Z ●Z2082Z ● Zaciski przebijające izolację serii Z208…Z wyposażone w śrubę zrywalną
BUDOWA:
- Hermetyczna obudowa zacisku wykonana została z tworzywa sztucznego odporna na promieniowanie UV oraz inne czynniki atmosferyczne takie jak: wilgoć czy woda.
- Szczęki zacisków to konstrukcja kurtynowo-grzbieniowa. Wykonane zostały z miedzi stopowej ocynowanej, standardowo fabrycznie są wypełniane pastą stykową.
- Śruby dociskowe zostały zabezpieczone przed korozją poprzez cynkowanie zanurzeniowe (ogniowe). Nakrętki dociskowe wykonane z aluminium. Aby zapobiec przypadkowemu dokręceniu obydwu nakrętek jednocześnie, zastosowano separujący oring.
- Zacisk Z208Z: jednostronnie przebijający izolację, 16-95 / 1,5-50 mm2.
- Zacisk Z2081Z: dwustronnie przebijający izolację, 16-120 / 16-120 mm2.
- Zacisk Z2082Z: dwustronnie przebijający izolację, 16-95 / 1,5-50 mm2.
ZASTOSOWANIE:
Zaciski stosowane do odgałęzień z nie izolowanych i izolowanych przewodów napowietrznych na przewody izolowane Al-Cu w zakresie przekrojów od 1,5 do 120 mm2.
CHARAKTERYSTYKA ZACISKÓW:
Zaciski serii Z208…Z to najnowszy typoszereg produktów oferowany przez firmę ALPAR. Charakteryzują się one lepszym, w stosunku do poprzednich, połączeniem mechanicznym i elektrycznym dzięki czemu zwiększy się okres żywotności i eksploatacji tych zacisków. Dzięki odpowiedniej konstrukcji nowe rozwiązania pozwalają na bezpieczny montaż tych zacisków pod napięciem. Kształt w dolnej części zacisku umożliwia zamocowanie zacisku w uczu czołowym. Zaciski posiadają dodatkową nakrętkę tzw. zrywalną – po dokręceniu z odpowiednią siłą (14 Nm lub 18 Nm) zacisk przebija izolację a nakrętka ulega zerwaniu. W przypadku potrzeby ponownego użycia zacisku istnieje możliwość odkręcenia lub dokręcenia zacisku przy pomocy atestowanego klucza dynamometrycznego.
ZALETY:
- Zaciski standardowo wyposażone w uszczelniacze zabezpieczające przed dostępem wilgoci.
- Wydłużona żywotność zacisków dzięki dodatkowemu zabezpieczeniu szczęk poprzez cynowanie i wypełnienie pastą stykową.
- Brak dostępu do elementów przewodzących prąd uzyskany poprzez całkowite odizolowanie śruby dociskowej od szczęk zacisków.
- Pełny zakres przekroju przewodów: dla głównych od 16 do 120mm2; dla odgałęzień od 1,5 do 50 -120mm2.
- Krótki termin realizacji zamówienia oraz konkurencyjne ceny.
- Zaciski posiadają śrubę zrywalną dzięki której do mocowania nie potrzeba stosować atestowanych kluczy dynamometrycznych.
- Pomimo zastosowania śruby zrywalnej M12 zaciski można stosować wielokrotnie.
|
Numer katalogowy |
Budowa |
Przewód główny |
Przewód odgałęziający |
Opak. szt. |
Moment dokręcania |
Waga kg/szt. |
|
Z208Z |
jednostronny |
Al-Cu 16-95 |
AL-Cu 1,5-50 |
100 |
14 Nm |
0,132 |
zacisk jest wyposażony w śrubę zrywalną M12
|
Z2081Z |
dwustronny |
Al-Cu 16-120 |
AL-Cu 16-120 |
100 |
18 Nm |
0,132 |
zacisk jest wyposażony w śrubę zrywalną M12
|
Z2082Z |
dwustronny |
Al-Cu 16-95 |
AL-Cu 1,5-50 |
100 |
14Nm |
0,132 |
zacisk jest wyposażony w śrubę zrywalną M12
Z208 ● Z2081 ●Z2082 ● Zaciski przebijające izolację serii Z208…
BUDOWA:
- Hermetyczna obudowa zacisku wykonana została z tworzywa sztucznego odporna na promieniowanie UV oraz inne czynniki atmosferyczne takie jak: wilgoć czy woda.
- Szczęki zacisków to konstrukcja kurtynowo-grzbieniowa. Wykonane zostały z miedzi stopowej ocynowanej, standardowo fabrycznie są wypełniane pastą stykową.
- Śruby dociskowe zostały zabezpieczone przed korozją poprzez cynkowanie zanurzeniowe (ogniowe).
- Zacisk Z208: jednostronnie przebijający izolację, 16-95 / 1,5-50 mm2.
- Zacisk Z2081: dwustronnie przebijający izolację, 16-120 / 16-120 mm2.
- Zacisk Z2082: dwustronnie przebijający izolację, 16-95 / 1,5-50 mm2.
ZASTOSOWANIE:
Zaciski stosowane do odgałęzień z nie izolowanych i izolowanych przewodów napowietrznych na przewody izolowane Al-Cu w zakresie przekrojów od 1,5 do 120 mm2.
CHARAKTERYSTYKA ZACISKÓW:
Zaciski serii Z208… to najnowszy typoszereg produktów oferowany przez firmę ALPAR. Charakteryzują się one lepszym, w stosunku do poprzednich, połączeniem mechanicznym i elektrycznym dzięki czemu zwiększy się okres żywotności i eksploatacji tych zacisków. Dzięki odpowiedniej konstrukcji nowe rozwiązania pozwalają na bezpieczny montaż tych zacisków pod napięciem. Kształt w dolnej części zacisku umożliwia zamocowanie zacisku w kluczu czołowym.
ZALETY:
- Zaciski standardowo wyposażone w uszczelniacze zabezpieczające przed dostępem wilgoci.
- Wydłużona żywotność zacisków dzięki dodatkowemu zabezpieczeniu szczęk poprzez cynowanie i wypełnienie pastą stykową.
- Brak dostępu do elementów przewodzących prąd uzyskany poprzez całkowite odizolowanie śruby dociskowej od szczęk zacisków.
- Pełny zakres przekroju przewodów: dla głównych od 16 do 120mm2; dla odgałęzień od 1,5 do 50 -120mm2.
- Krótki termin realizacji zamówienia oraz konkurencyjne ceny.
|
Numer katalogowy |
Budowa |
Przewód główny |
Przewód odgałęziający |
Opak. szt. |
Moment dokręcania |
Waga kg/szt. |
|
Z208 |
jednostronny |
Al-Cu 16-95 |
AL-Cu 1,5-50 |
100 |
14 Nm |
0,132 |
|
Z2081 |
dwustronny |
Al-Cu 16-120 |
AL-Cu 16-120 |
100 |
18 Nm |
0,132 |
|
Z2082 |
dwustronny |
Al-Cu 16-95 |
AL-Cu 1,5-50 |
100 |
14 Nm |
0,132 |

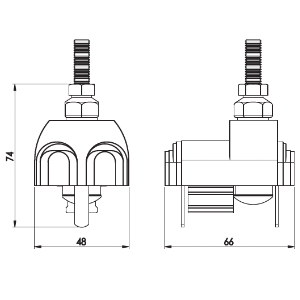

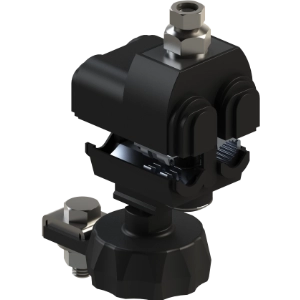

Z41 ● Zacisk odgromnika
BUDOWA:
- Obudowa wykonana jest z tworzywa sztucznego odpornego na promieniowanie UV oraz inne czynniki atmosferyczne.
- Zaciski przebijające wykonane są z kształtownika ze stopu aluminiowego-cynowanego.
- Śruba dociskowa w kl. 8.8 cynkowana ogniowo.
- Styki zacisków wypełnione są patą stykową.
- Zacisk wyposażony w nakrętkę zrywalną.
ZASTOSOWANIE:
Stosowany do ogranicznik.w przepięć oraz odgałęzień z nieizolowanych przewodów AL na przewody izolowane typu AsXSn do przekroju od 16 do 120 mm. Dzięki temu, że szczęki zacisków są cynowane można je stosować do połączeń przewodów AL-Cu.
|
Numer katalogowy |
Budowa |
Przewód główny |
Przewód odgałęziający |
Opak. szt. |
Moment |
Waga kg/szt. |
|
Z41208 |
jednostronny |
16-120 AL-Cu |
16-95 AL-Cu |
100 |
22 Nm |
0,14 |

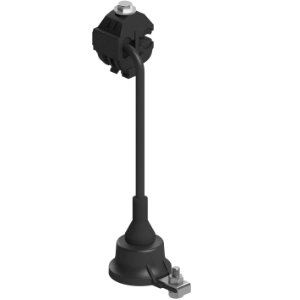

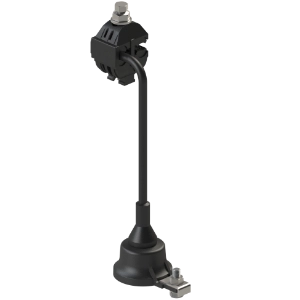

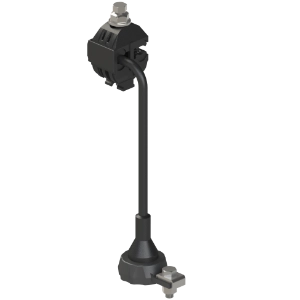

Z2081+Z2+ASA ● Z2081Z+Z2+BORP-R ● Z2081Z+Z2 ETITEC ● Zaciski przebijające izolację wraz z ogranicznikiem przepięć ASA
Z2081 + Z2 + ASA-…-5F2K 500, 660/5 lub 10KA
Z2081Z+Z2 +BOP-R…Z2P 440, 500, 660/5 lub 10KA
Z2081Z+Z2…Z2P ETITEC 500, 660/5 lub 10KA
BUDOWA:
Zestaw składa się z:
- Zacisk przebijający izolację typ Z2081 – Hermetyczna obudowa zacisku wykonana z tworzywa sztucznego odpornego na promieniowanie UV oraz inne czynniki atmosferyczne takie jak: wilgoć czy woda.
- Szczęki zacisków to konstrukcja kurtynowo-grzbieniowa. Wykonane zostały z miedzi stopowej ocynowanej, standardowo fabrycznie wypełnione pastą stykową.
- Śruby dociskowe zostały zabezpieczone przed korozją poprzez cynkowanie zanurzeniowe.

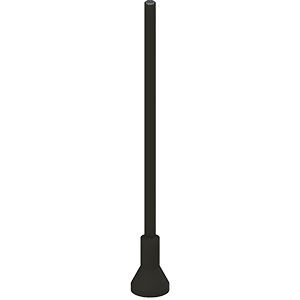

- Zacisk odgromnika „fajka” typ Z2 – Osłona gumowa zabezpieczająca połączenie gwintowe ogranicznika z końcem zacisku typu „fajka”.
- Stalowa tulejka z wewnętrznym gwintem M8 ocynkowana. Przewód AsXS(n) 1×25 o długości 200 mm.
- Ogranicznik przepięć nn typ ASA, BOP-R, ETITEC, 5F2K.
ZASTOSOWANIE:
Zestaw ogranicznika przepięć z zaciskiem przebijającym jest przeznaczony do ochrony przeciwprzepięciowej przed bezpośrednim i pośrednim wpływem
przepięć piorunowych i łączeniowych w niskonapięciowych systemach elektroenergetycznych, od niskonapięciowego izolatora przepustowego
transformatora SN/nn poprzez linie napowietrzne i kablowe nn, ich odgałęzienia aż do przyłącza do budynków.
ZALETY:
- Zaciski standardowo wyposażone w uszczelniacze zabezpieczające przed dostępem wilgoci.
- Krótki termin realizacji zamówienia oraz konkurencyjne ceny.
- Wydłużona żywotność zacisków dzięki dodatkowemu zabezpieczeniu szczęk poprzez cynowanie i wypełnienie pastą stykową.
- Brak dostępu do elementów przewodzących prąd uzyskany poprzez całkowite odizolowanie śruby dociskowej od szczęk zacisków.
- Pełny zakres przekroju przewodów: dla głównych od 16 do 120mm2; dla odgałęzień od 1,5 do 50 -120mm2.
Zaciski prądowe
Z301● Z3011 ● Z3012 ● Z3013 ● Zaciski prądowe aluminiowe
ZASTOSOWANIE:
Służą do łączenia gołych przewodów aluminiowych w elektroenergetycznych liniach napowietrznych.
|
Numer katalogowy |
Nazwa |
Waga kg/szt. |
|
Z301 |
Zacisk prądowy Al. 6-35 |
0,07 |
|
Z3011 |
Zacisk prądowy Al. 10-50 |
0,08 |
|
Z3012 |
Zacisk prądowy Al. 16-95 |
0,17 |
|
Z3013 |
Zacisk prądowy Al. 16-150 |
0,22 |
Z302 ● Z3021 ● Zaciski prądowe AL-CU
ZASTOSOWANIE:
Służą do łączenia gołych przewodów aluminiowych z przewodami miedzianymi.
|
Numer katalogowy |
Nazwa |
Waga kg/szt. |
|
Z302 |
Zacisk prądowy Al-Cu 6-35 |
0,05 |
|
Z3021 |
Zacisk prądowy Al-Cu 10-50 |
0,11 |
Z303 ● Z3031 ● Z3032 ● Zaciski pętlicowe
ZASTOSOWANIE:
Stosowane są w odciąganych zawieszeniach gołych przewodów Al i stalowo-aluminiowych z możliwością wykonania odgałęzień przewodem AL.
|
Numer katalogowy |
Nazwa |
Waga kg/szt. |
|
Z303 |
Zacisk pętlicowy 10-16 |
0,06 |
|
Z3031 |
Zacisk pętlicowy 25-35 |
0,13 |
|
Z3032 |
Zacisk pętlicowy 50-70 |
0,30 |
