Uchwyty do przewodów i przyłączy nn

Uchwyty końcowe

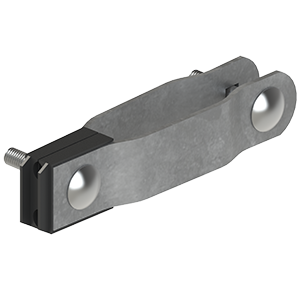

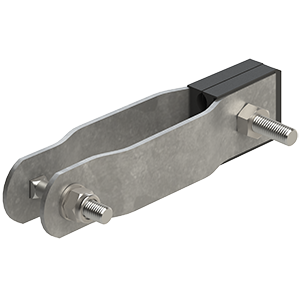

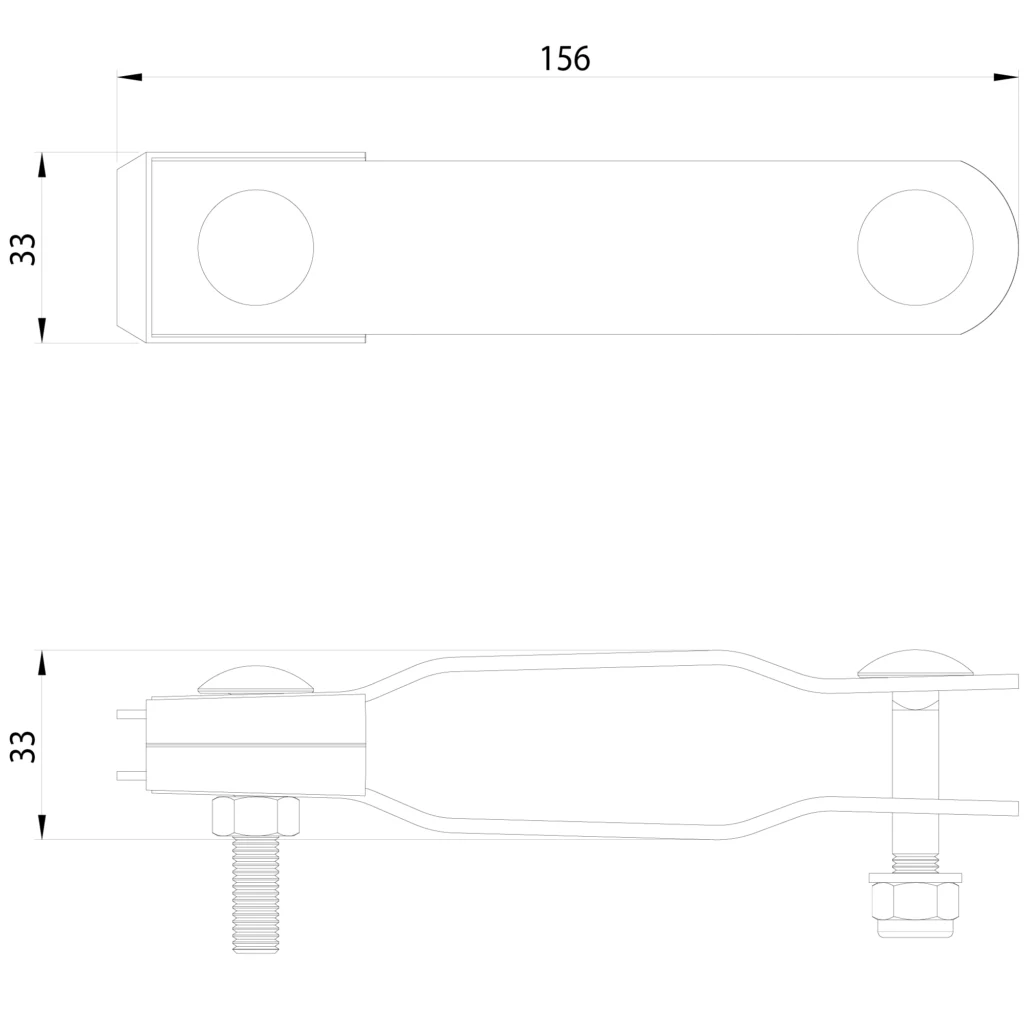

Z101 ● Uchwyt końcowy przyłącza 2×16-35

BUDOWA:

Uchwyt końcowy przyłącza 2×16-35 składa się z następujących elementów:

Zaczep – stal cynkowana ogniowo.
Części dociskowe – nowa generacja tworzyw sztucznych odpornych na promieniowanie UV oraz wpływy atmosferyczne.
Śruba M8 – o odpowiedniej wytrzymałości cynkowana ogniowo.

ZASTOSOWANIE:

Stosowany w systemach izolowanych elektroenergetycznych w przewodach napowietrznych AsXS(n). Służą do zamocowania tych przewodów do ścian budynków i słupów za pomocą standardowych haków.

PARAMETRY TECHNICZNE:

Przekrój poprzeczny przewodu 2×16-35, moment dokręcania 22 Nm i dopuszczalne obciążenie 7 kN.

Numer katalogowy	Przekrój poprzeczny przewodu	Moment dokręcania	Opakowanie szt.	Minimalna siła zrywająca (MBL)	Waga kg/szt.
Z101	2x(16-35)	22 Nm	100	7 kN	0,25

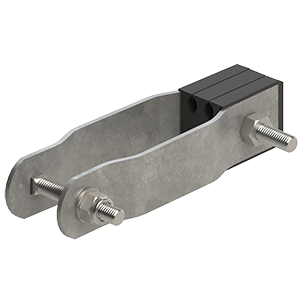

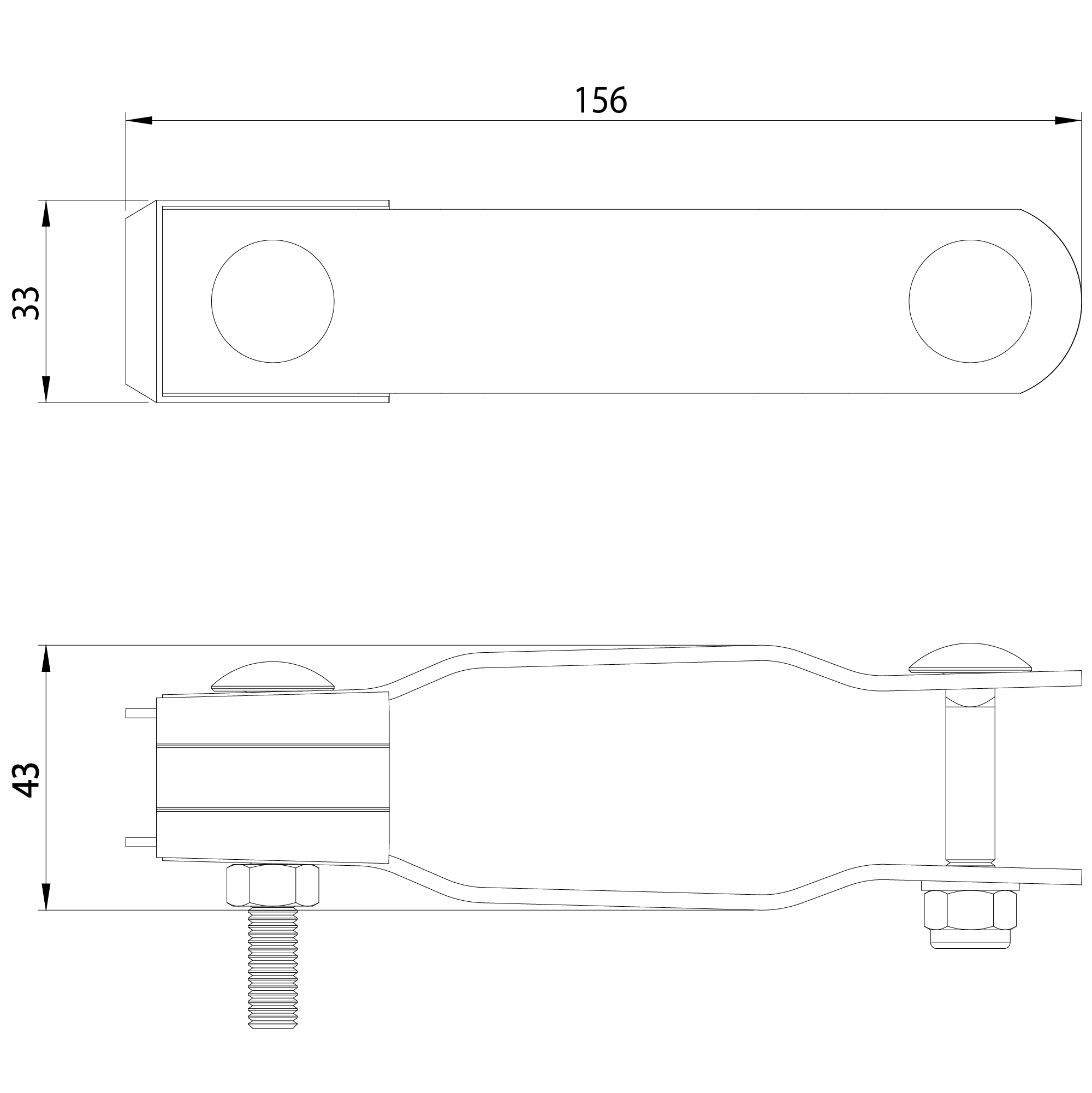

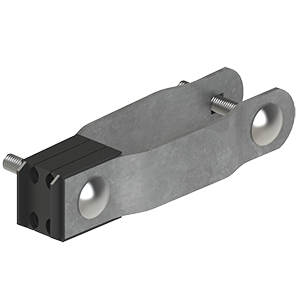

Z102 ● Uchwyt końcowy przyłącza 4×16-35

BUDOWA:

Uchwyt końcowy przyłącza 4×16-35 składa się z następujących elementów:

• Zaczep – stal cynkowana ogniowo.
• Części dociskowe – nowa generacja tworzyw sztucznych odpornych na promieniowanie UV oraz wpływy atmosferyczne.
• Śruba M8 – o odpowiedniej wytrzymałości cynkowana ogniowo.
• Sprężyny z drutu sprężynowego, cynkowane.

ZASTOSOWANIE:

Stosowany w systemach izolowanych elektroenergetycznych w przewodach napowietrznych AsXS(n). Służą do zamocowania tych przewodów do ścian budynków i słup.w za pomocą standardowych haków.

PARAMETRY TECHNICZNE:

Przekrój poprzeczny przewodu 4×16-35, moment dokręcania 22 Nm i dopuszczalne obciążenie 14 kN.

Numer katalogowy	Przekrój poprzeczny przewodu	Moment dokręcania	Opakowanie szt.	Minimalna siła zrywająca (MBL)	Waga kg/szt.
Z102	4x(16-35)	22 Nm	100	14 kN	0,27

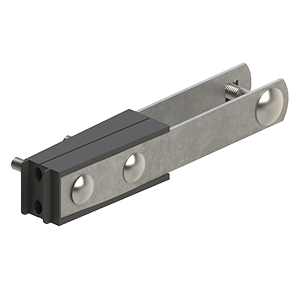

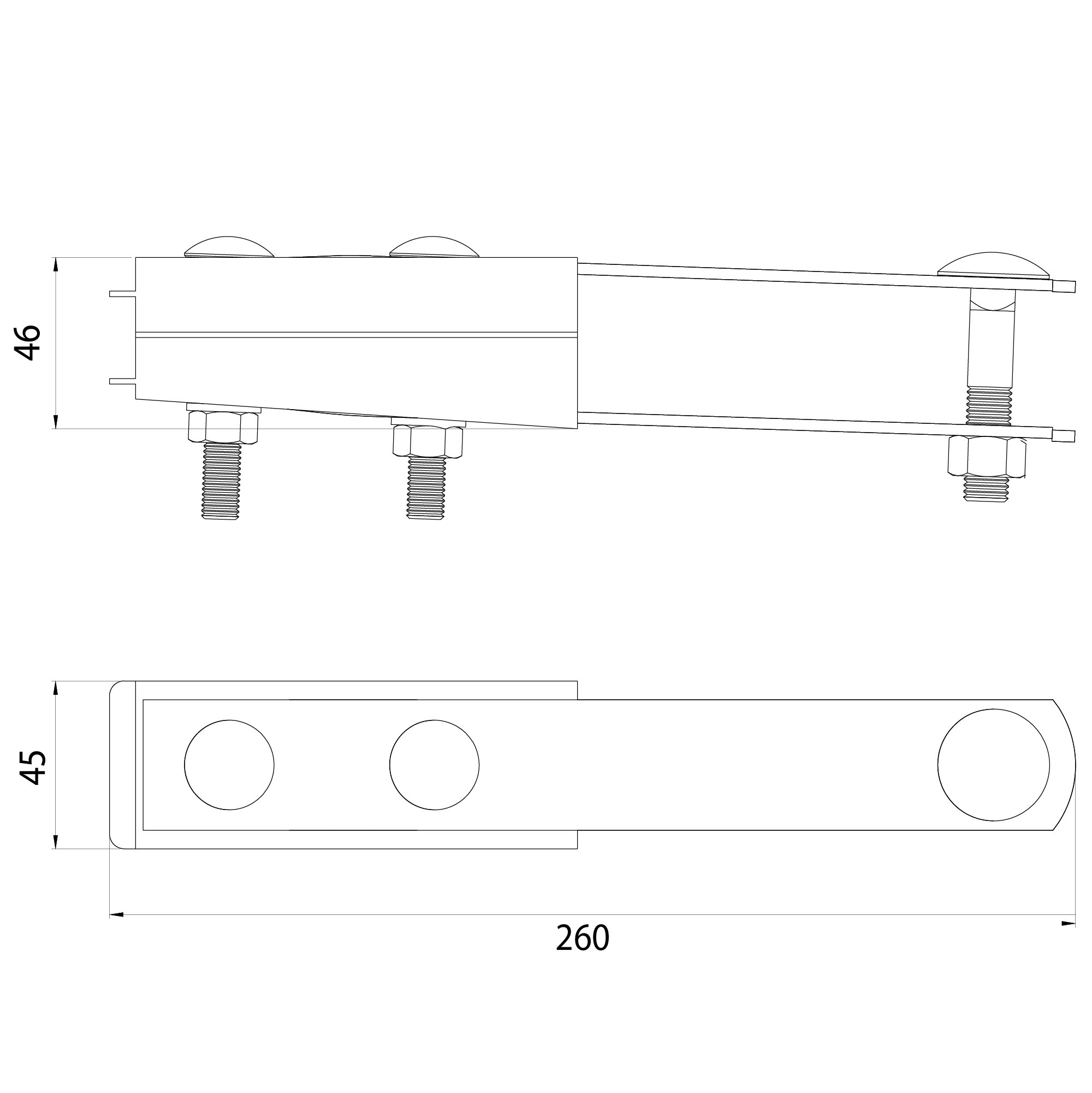

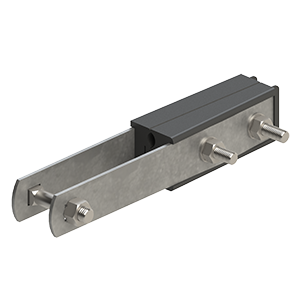

Z4031 ● Uchwyt końcowy 2×25-35

BUDOWA:

Uchwyt końcowy liniowy 2×25-35 składa się z następujących elementów:

Zaczep – stal cynkowana ogniowo.
Części dociskowe – nowa generacja tworzyw sztucznych odpornych na promieniowanie UV oraz wpływy atmosferyczne.
Śruby M10 – o odpowiedniej wytrzymałości cynkowana ogniowo.

ZASTOSOWANIE:

Stosowany w systemach izolowanych elektroenergetycznych w przewodach napowietrznych AsXS(n). Służą do zamocowania tych przewodów do słupów za pomocą standardowych haków.

PARAMETRY TECHNICZNE:

Przekrój poprzeczny przewodu 2×25-35, dopuszczalne obciążenie 10 kn.

Numer katalogowy	Przekrój poprzeczny przewodu	Moment dokręcania	Minimalna siła zrywająca (MBL)	Waga kg/szt.
Z4031	2x(25-35)	44 Nm	10 kN	0,74

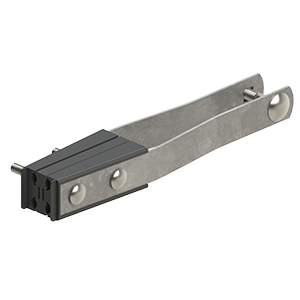

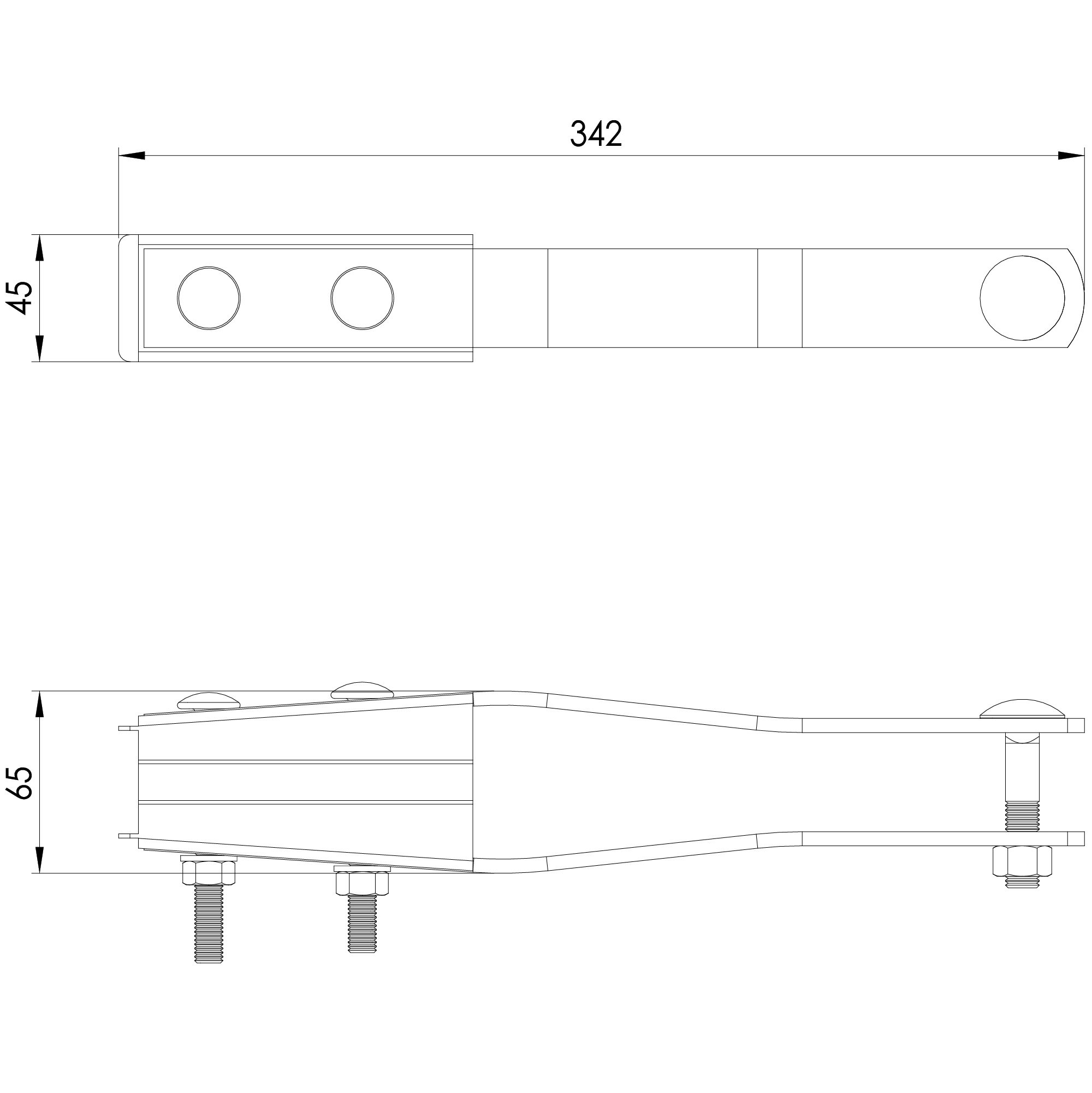

Z403 ● Uchwyt końcowy 4×25-50
Z404 ● Uchwyt końcowy 4×70-120

BUDOWA:

Uchwyt końcowy liniowy 4X25-50, 4X70-120 składa się z następujących elementów:

Zaczep – stal cynkowana ogniowo.
Części dociskowe – nowa generacja tworzyw sztucznych odpornych na promieniowanie UV oraz wpływy atmosferyczne.
Śruby M10 – o odpowiedniej wytrzymałości cynkowana ogniowo.

ZASTOSOWANIE:

Stosowany w systemach izolowanych elektroenergetycznych w przewodach napowietrznych AsXS(n). Służą do zamocowania tych przewodów do słupów
za pomocą standardowych haków.

PARAMETRY TECHNICZNE:

Przekrój poprzeczny przewodu 4×25-50, dopuszczalne obciążenie 10 kN. Przekrój poprzeczny przewodu 4×70-120, dopuszczalne obciążenie 16 kn.

Numer katalogowy	Przekrój poprzeczny przewodu	Moment dokręcania	Minimalna siła zrywająca (MBL)	Waga kg/szt.
Z403	4x(25-50)	44 Nm	10 kN	0,90
Z404	4x(70-120)	44 Nm	16 kN	1,28

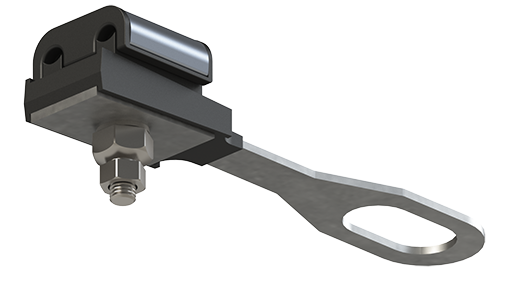

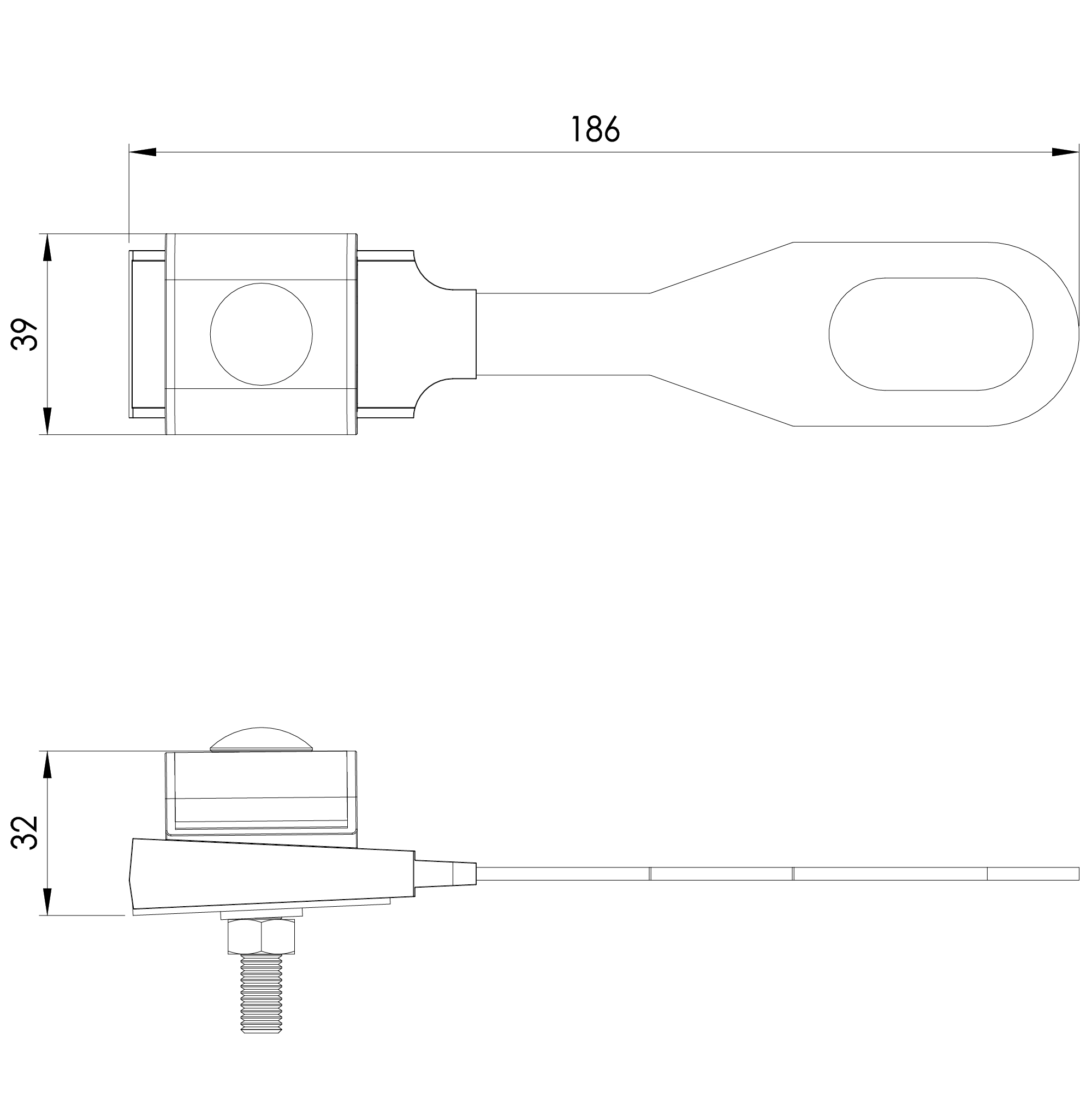

Z201 ● Uchwyt końcowy przyłącza 2×16-35

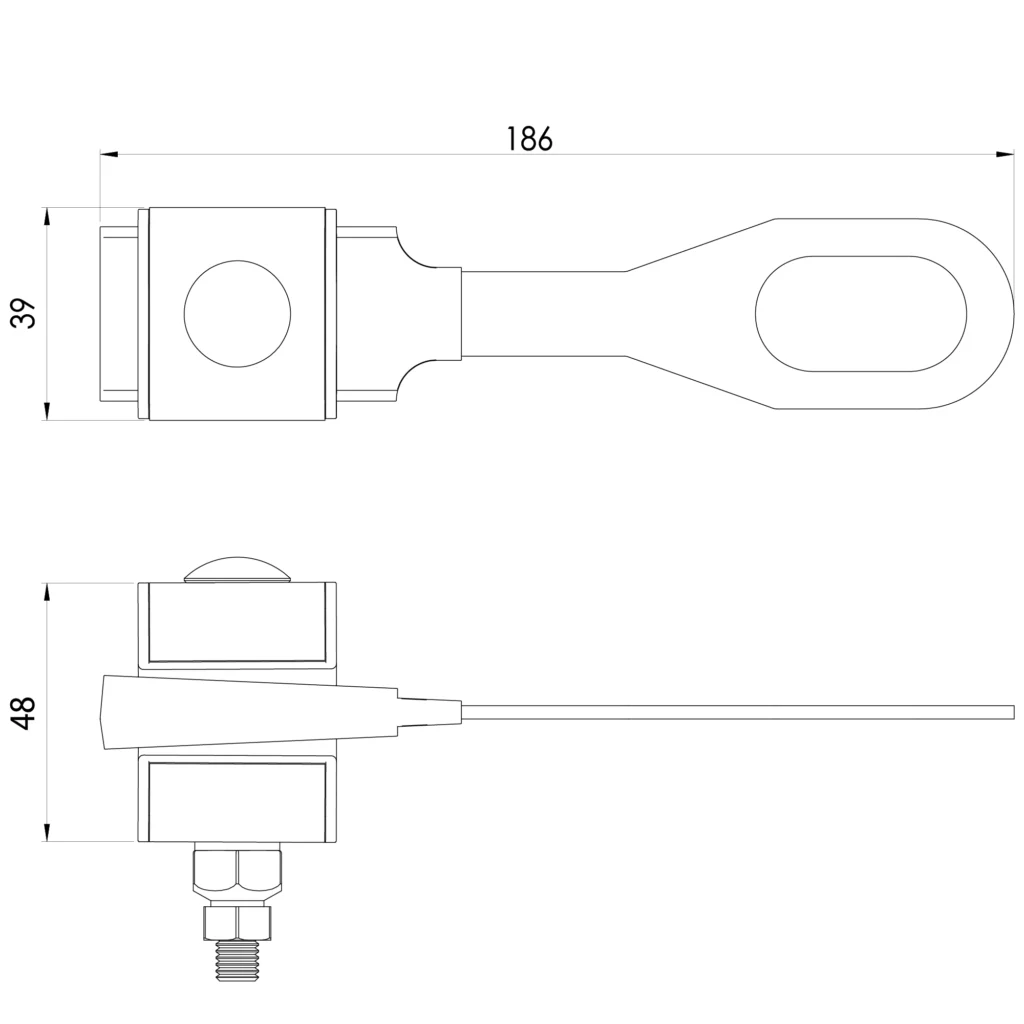

Z201Z ● Uchwyt końcowy przyłącza 2×16-35

BUDOWA:

Uchwyt końcowy przyłącza 2×16-35 składa się z następujących elementów:
• Obejma – kształtownik aluminiowy ze specjalnego stopu – odporny na korozję.
• Zaczep – stal cynkowana ogniowo.
• Części dociskowe – nowa generacja tworzyw sztucznych odpornych na promieniowanie UV oraz wpływy atmosferyczne.
• Śruba M8 – o odpowiedniej wytrzymałości cynkowana ogniowo.
• Sprężyny z drutu sprężynowego, cynkowane.

ZASTOSOWANIE:

Stosowany w systemach izolowanych elektroenergetycznych w przewodach napowietrznych AsXS(n). Służą do zamocowania tych przewodów do ścian budynków i słupów za pomocą standardowych haków.

PARAMETRY TECHNICZNE:

Przekrój poprzeczny przewodu 2×16-35, moment dokręcania 22 Nm i dopuszczalne obciążenie 11 kN.

Numer katalogowy	Przekrój poprzeczny przewodu	Moment dokręcania	Opak. szt.	Minimalna siła zrywająca (MBL)	Waga kg/szt.
Z201	2x(16-35)	22 Nm	100	7,7 kN	0,16
Z201Z	2x(16-35)	22 Nm	100	7,7 kN	0,16

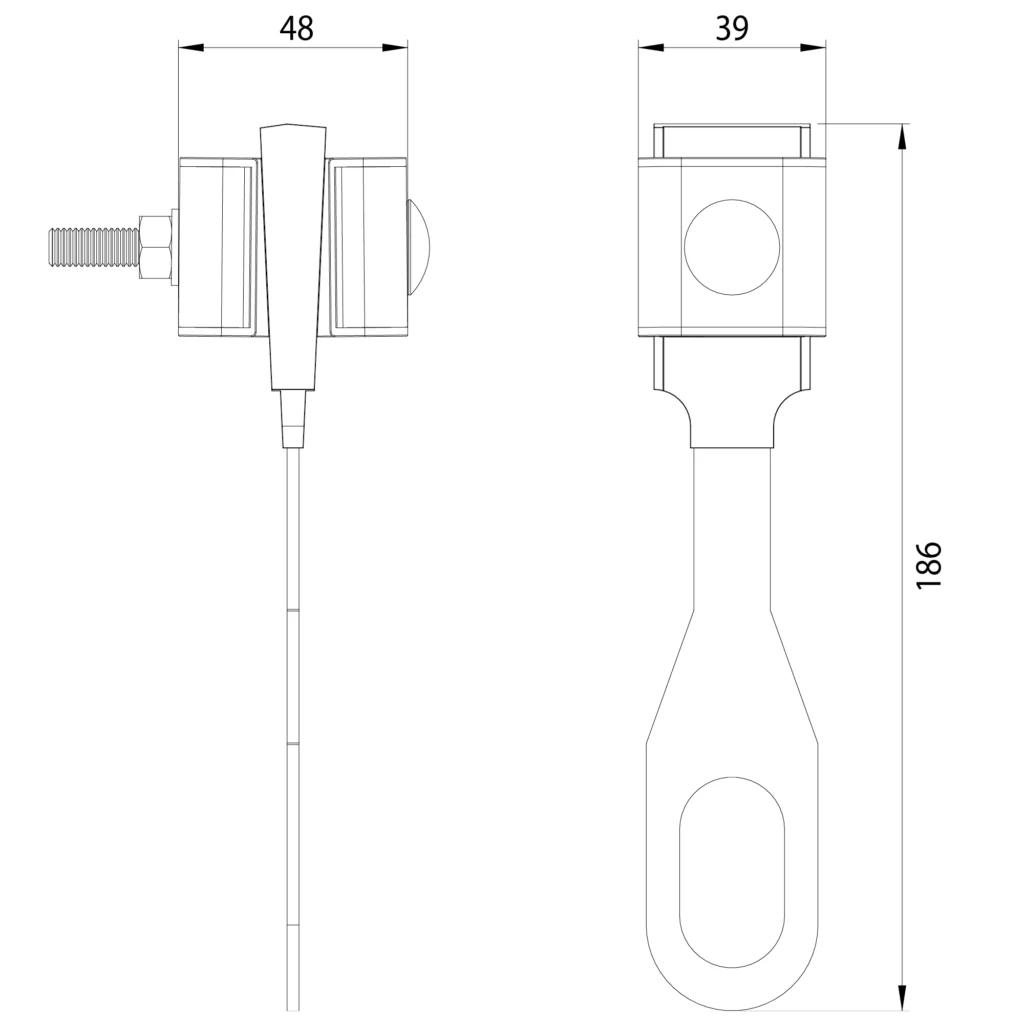

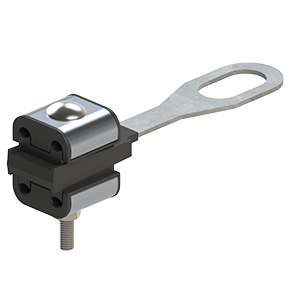

Z202 ● Uchwyt końcowy przyłącza 4×16-35

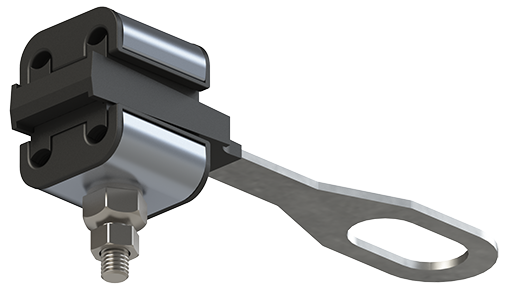

Z202Z ● Uchwyt końcowy przyłącza 4×16-35

BUDOWA:

Uchwyt końcowy przyłącza 4×16-35 składa się z następujących elementów:
• Obejma – kształtownik aluminiowy ze specjalnego stopu – odporny na korozję.
• Zaczep – stal cynkowana ogniowo.
• Części dociskowe – nowa generacja tworzyw sztucznych odpornych na promieniowanie UV oraz wpływy atmosferyczne.
• Śruba M8 – o odpowiedniej wytrzymałości cynkowana ogniowo.
• Sprężyny z drutu sprężynowego, cynkowane.

ZASTOSOWANIE:

Stosowany w systemach izolowanych elektro – energetycznych w przewodach napowietrznych AsXS(n). Służą do zamocowania tych przewodów do ścian budynków i słupów za pomocą standardowych haków.

PARAMETRY TECHNICZNE:

Przekrój poprzeczny przewodu 4×16-35, moment dokręcania 22 Nm i dopuszczalne obciążenie 12,2 kN.

Numer katalogowy	Przekrój poprzeczny przewodu	Moment dokręcania	Opak. szt.	Minimalna siła zrywająca (MBL)	Waga kg/szt.
Z202	4x(16-35)	22 Nm	100	12,2 kN	0,17
Z202Z	4x(16-35)	22 Nm	100	12,2 kN	0,17

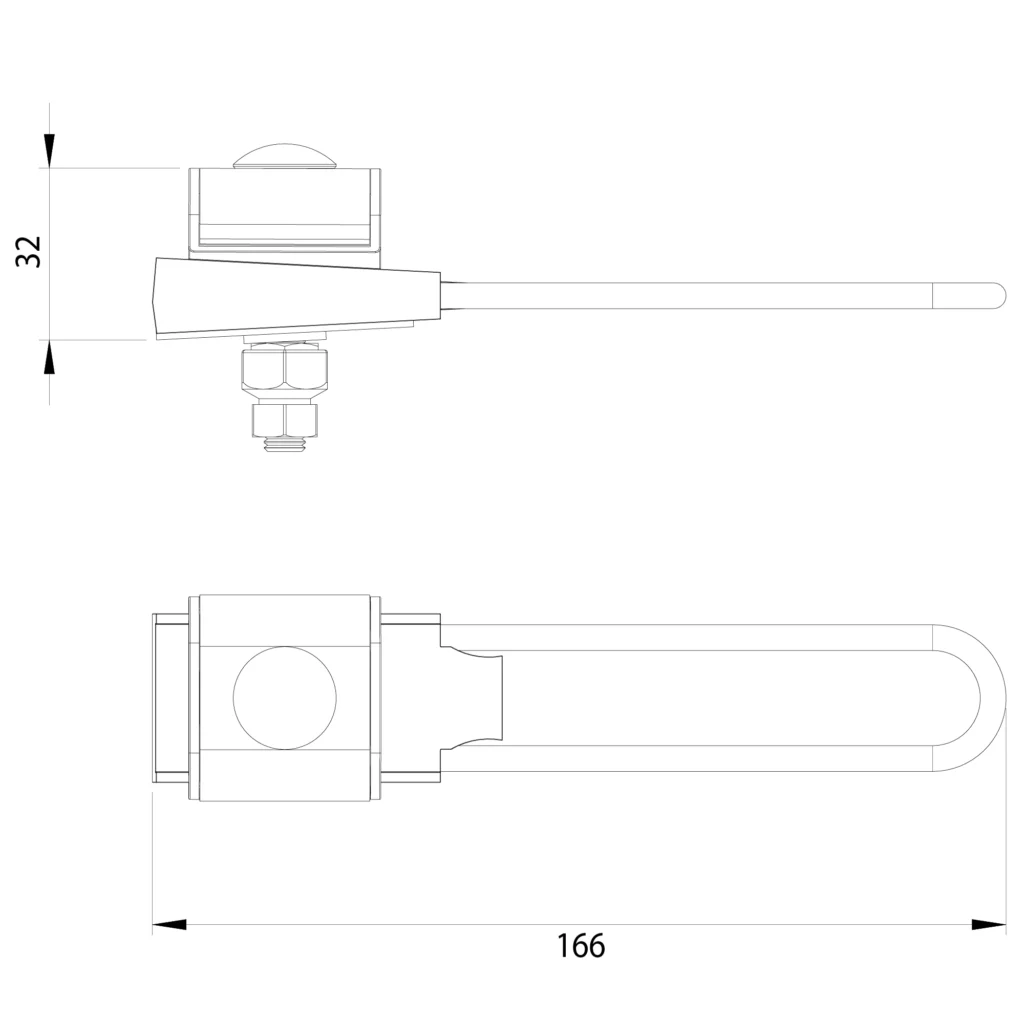

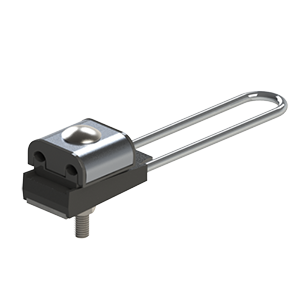

ZD201 ● Uchwyt końcowy przyłącza 2×16-35

ZD201Z ● Uchwyt końcowy przyłącza 2×16-35

BUDOWA:

Uchwyt końcowy przyłącza 2×16-35 składa się z następujących elementów:
• Zaczep – stal nierdzewna.
• Części dociskowe – nowa generacja tworzyw sztucznych odpornych na promieniowanie UV oraz wpływy atmosferyczne.
• Śruba M8 – o odpowiedniej wytrzymałości cynkowana ogniowo.
• Sprężyny z drutu sprężynowego, cynkowane.

ZASTOSOWANIE:

Stosowany do zamocowania przewodów izolowanych w systemach elektro-energetycznych w linii napowietrznej AsXS(n). Mocowany do ścian budynków i słupów za pomocą standardowych haków.

PARAMETRY TECHNICZNE:

Przekrój poprzeczny przewodu 2×16-35, moment dokręcania 22 Nm i dopuszczalne obciążenie 11 kN.

Numer katalogowy	Przekrój poprzeczny przewodu	Moment dokręcania	Opak. szt.	Minimalna siła zrywająca (MBL)	Waga kg/szt.
ZD201	2x(16-35)	22 Nm	100	11 kN	0,173
ZD201Z	2x(16-35)	22 Nm	100	11 kN	0,173

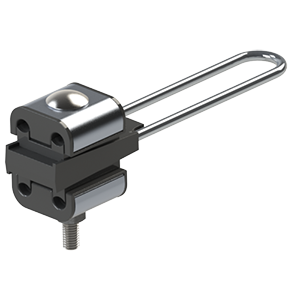

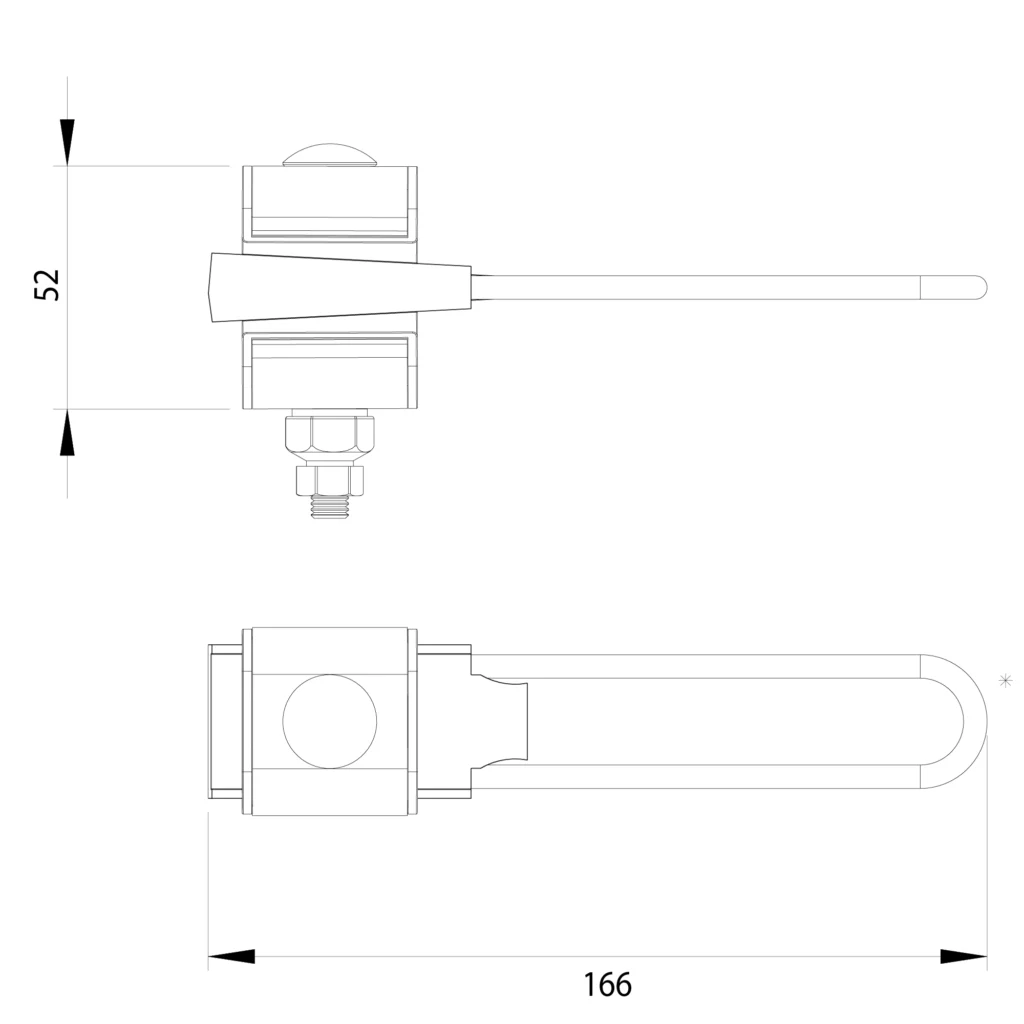

ZD202 ● Uchwyt końcowy przyłącza 4×16-35

ZD202Z ● Uchwyt końcowy przyłącza 4×16-35

BUDOWA:

Uchwyt końcowy przyłącza 4×16-35 składa się z następujących elementów:
• Zaczep – stal nierdzewna.
• Części dociskowe – nowa generacja tworzyw sztucznych odpornych na promieniowanie UV oraz wpływy atmosferyczne.
• Śruba M8 – o odpowiedniej wytrzymałości cynkowana ogniowo.
• Sprężyny z drutu sprężynowego, cynkowane.
• Uchwyt jest wyposażony w nakrętkę zrywalną.

ZASTOSOWANIE:

Stosowany do zamocowania przewodów izolowanych w systemach elektro-energetycznych w linii napowietrznej AsXS(n). Mocowany do ścian budynków i słupów za pomocą standardowych haków.

PARAMETRY TECHNICZNE:

Przekrój poprzeczny przewodu 4×16-35, moment dokręcania 22 Nm i dopuszczalne obciążenie 20 kN.

Numer katalogowy	Przekrój poprzeczny przewodu	Moment dokręcania	Opak. szt.	Minimalna siła zrywająca (MBL)	Waga kg/szt.
ZD202	4x(16-35)	22 Nm	100	20 kN	0,27
ZD202Z	4x(16-35)	22 Nm	100	20 kN	0,27

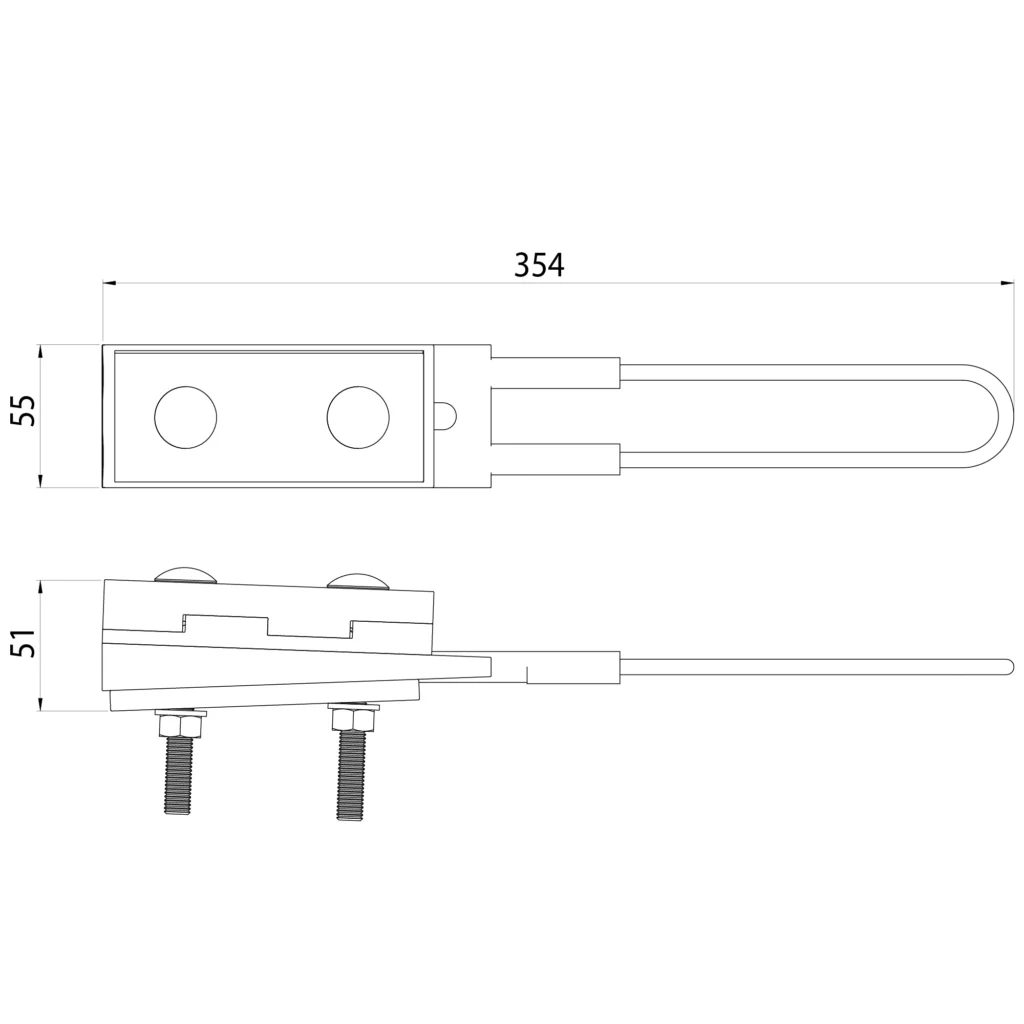

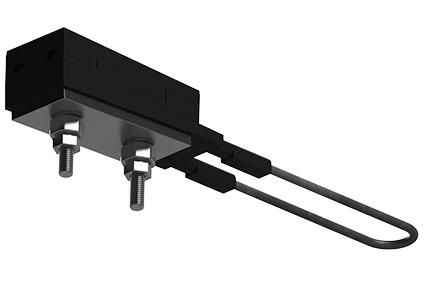

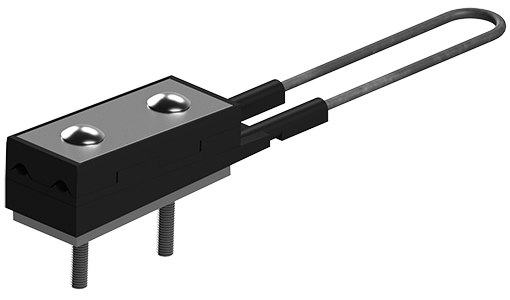

SPIN402 ● Uchwyt końcowy 2×25-35

SPIN402Z ● Uchwyt końcowy 2×25-35

BUDOWA:

Uchwyt końcowy liniowy 2×25-35 składa się z następujących elementów:

Zaczep – stal cynkowana ogniowo.
Części dociskowe – nowa generacja tworzyw sztucznych odpornych na promieniowanie UV oraz wpływy atmosferyczne.
Śruby M10 – o odpowiedniej wytrzymałości cynkowana ogniowo.
Uchwyt SPIN402Z wyposażony jest w nakrętkę zrywalną.

ZASTOSOWANIE:

Stosowany w systemach izolowanych elektroenergetycznych w przewodach napowietrznych AsXS(n). Służą do zamocowania tych przewodów do słupów za pomocą standardowych haków.

PARAMETRY TECHNICZNE:

Przekrój poprzeczny przewodu 2×25-35 dopuszczalne obciążenie 10,5 kN.

Numer katalogowy	Przekrój poprzeczny przewodu	Moment dokręcania	Minimalna siła zrywająca (MBL)	Waga kg/szt.
SPIN 402	2x(25-35)	44 Nm	10,5 kN	0,8
SPIN 402Z	2x(25-35)	44 Nm	10,5 kN	0,8

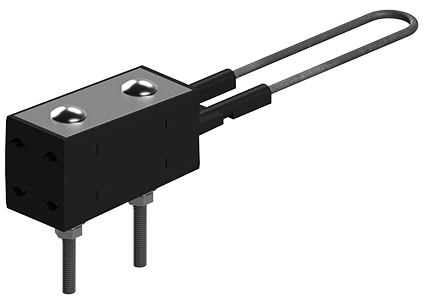

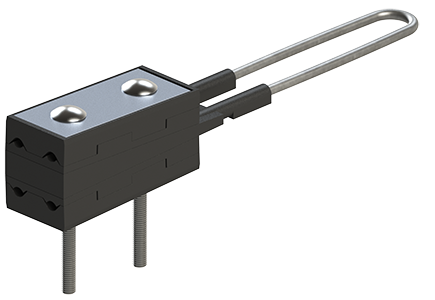

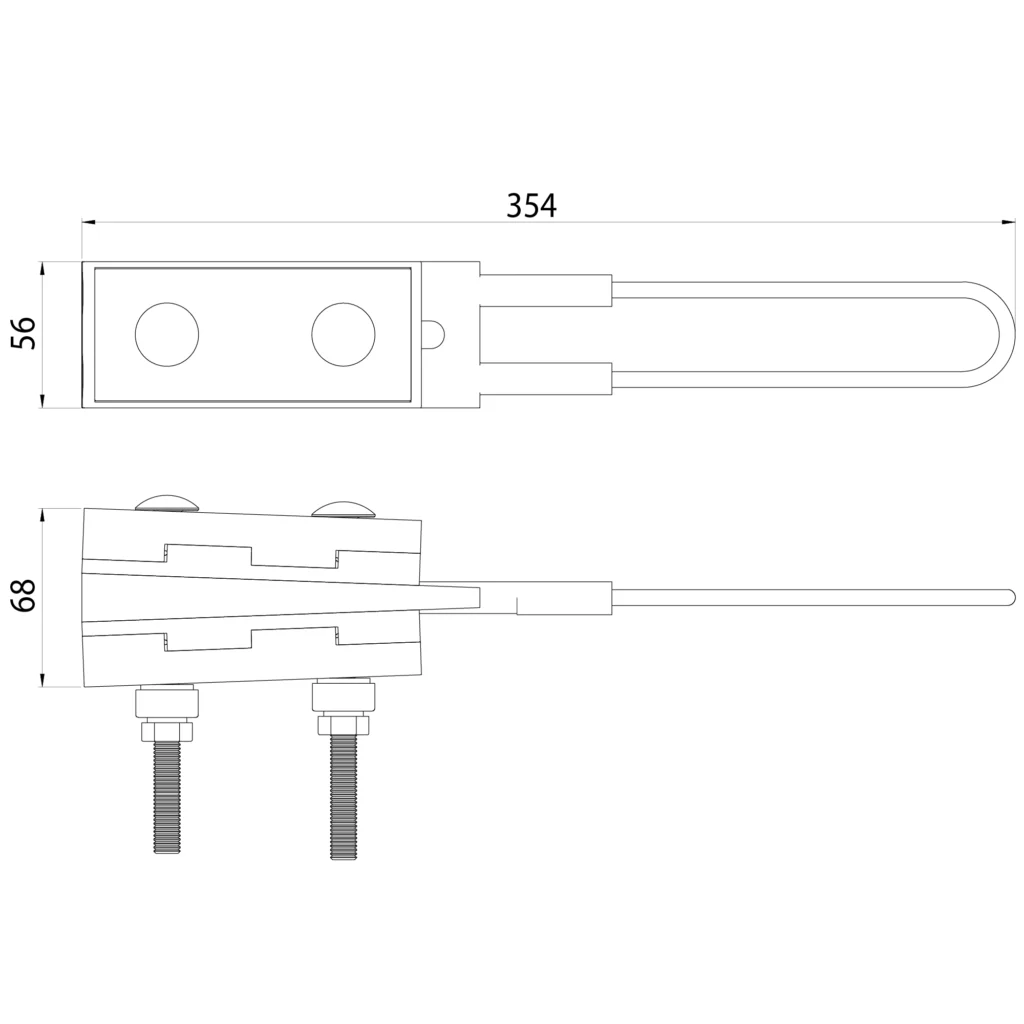

SPIN403 ● SPIN404 ● Uchwyt końcowy 4×70-120

SPIN403Z ● SPIN404Z ● Uchwyt końcowy 4×70-120

BUDOWA:

Uchwyt końcowy liniowy 4X25-70, 4X70-120 składa się z następujących elementów:

Zaczep – stal cynkowana ogniowo.
Części dociskowe – nowa generacja tworzyw sztucznych odpornych na promieniowanie UV oraz wpływy atmosferyczne.
Śruby M10 – o odpowiedniej wytrzymałości cynkowana ogniowo.
Uchwyty SPIN403Z, SPIN404Z wyposażone są w nakrętkę zrywalną.

ZASTOSOWANIE:

Stosowany w systemach izolowanych elektroenergetycznych w przewodach napowietrznych AsXS(n). Służą do zamocowania tych przewodów do słupów za pomocą standardowych haków.

PARAMETRY TECHNICZNE:

Przekrój poprzeczny przewodu 4×70-120 lub 4×25-70.

Numer katalogowy	Przekrój poprzeczny przewodu	Moment dokręcania	Minimalna siła zrywająca (MBL)	Waga kg/szt.
SPIN 403	4x(25-70)	44 Nm	44 kN	0,91
SPIN 403Z	4x(25-70)	44 Nm	44 kN	0,91
SPIN 404	4x(70-120)	44 Nm	72 kN	1,25
SPIN 404Z	4x(70-120)	44 Nm	72 kN	1,25

Uchwyty przelotowe / przelotowo-narożne

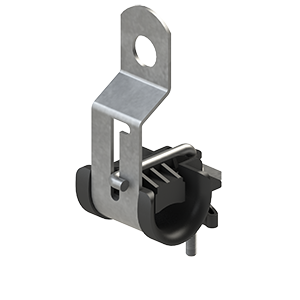

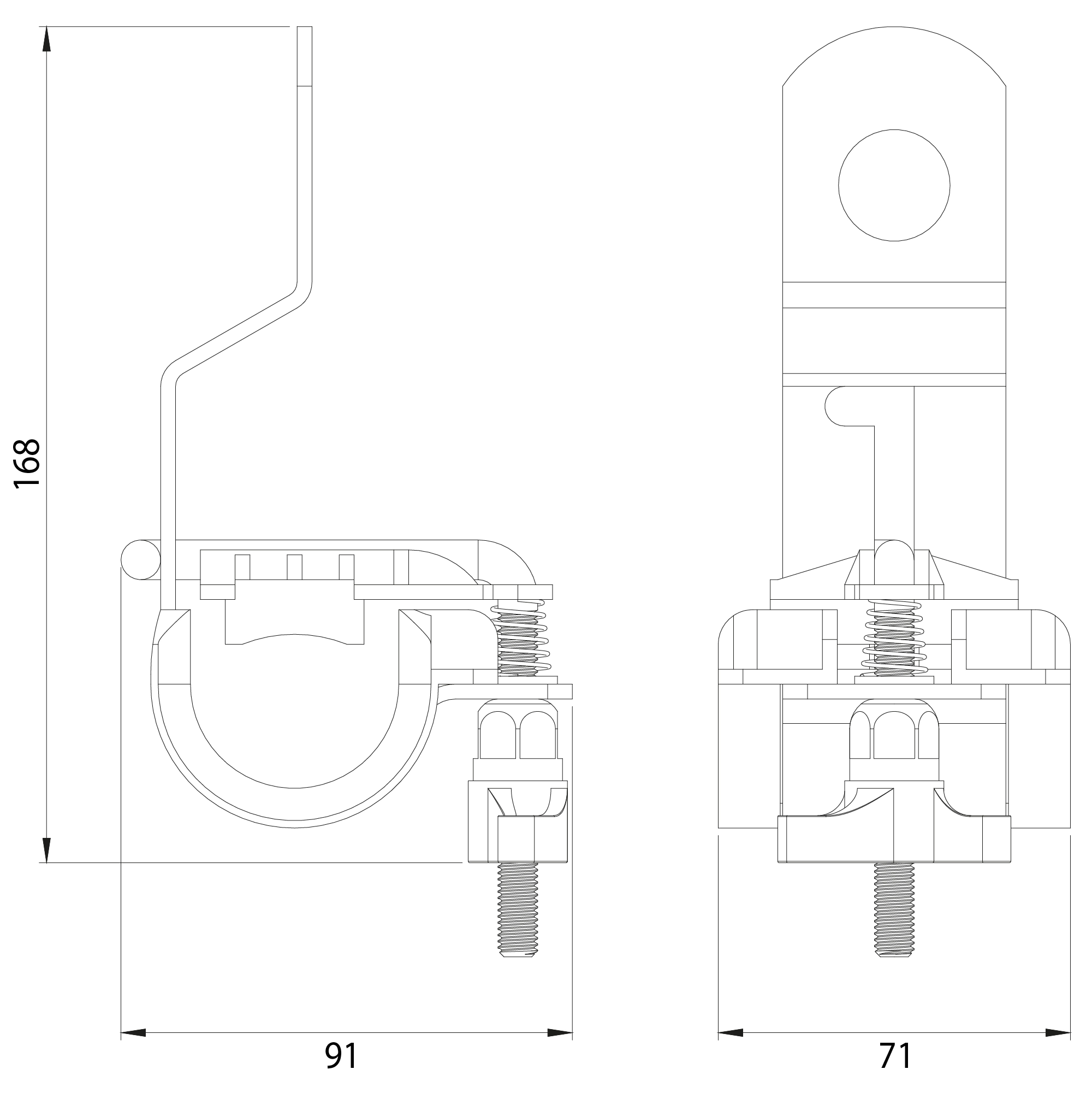

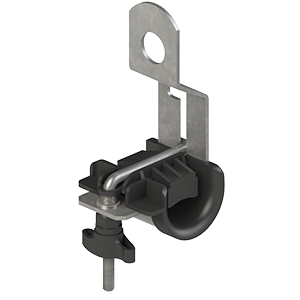

Z224 ● Uchwyt przelotowy uniwersalny 2×25-4×70

BUDOWA:

• Zaczep wykonany jest z blachy stalowej odpowiednio profilowanej, zapewniając wytrzymałość niezbędną dla zamocowania przewodów AsXS(n) od 2x25mm² do 4x70mm².
• Uchwyt jest wyposażany nakrętkę zrywalną.
• Śruba dociskowa M8 – o odpowiedniej wytrzymałości ocynkowana ogniowo.
• Wkładka z tworzywa sztucznego odporna na promieniowanie UV i wpływy atmosferyczne.

ZASTOSOWANIE:

Stosowany do przelotowego zawieszania izolowanych przewodów napowietrznych AsXS(n) o przekrojach 2×25-4×70 mm² na standardowych śrubach hakowych. Stosowany dla załomów 180°-150°.

Numer katalogowy	Zastosowanie do przewodów AsXS(n)	Minimalna siła zrywająca (MBL)	Waga kg/szt.
Z224	od 2×25 do 4×70	7 kN	0,31

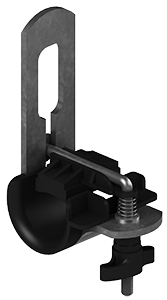

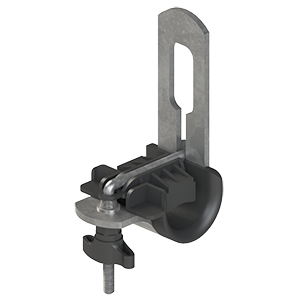

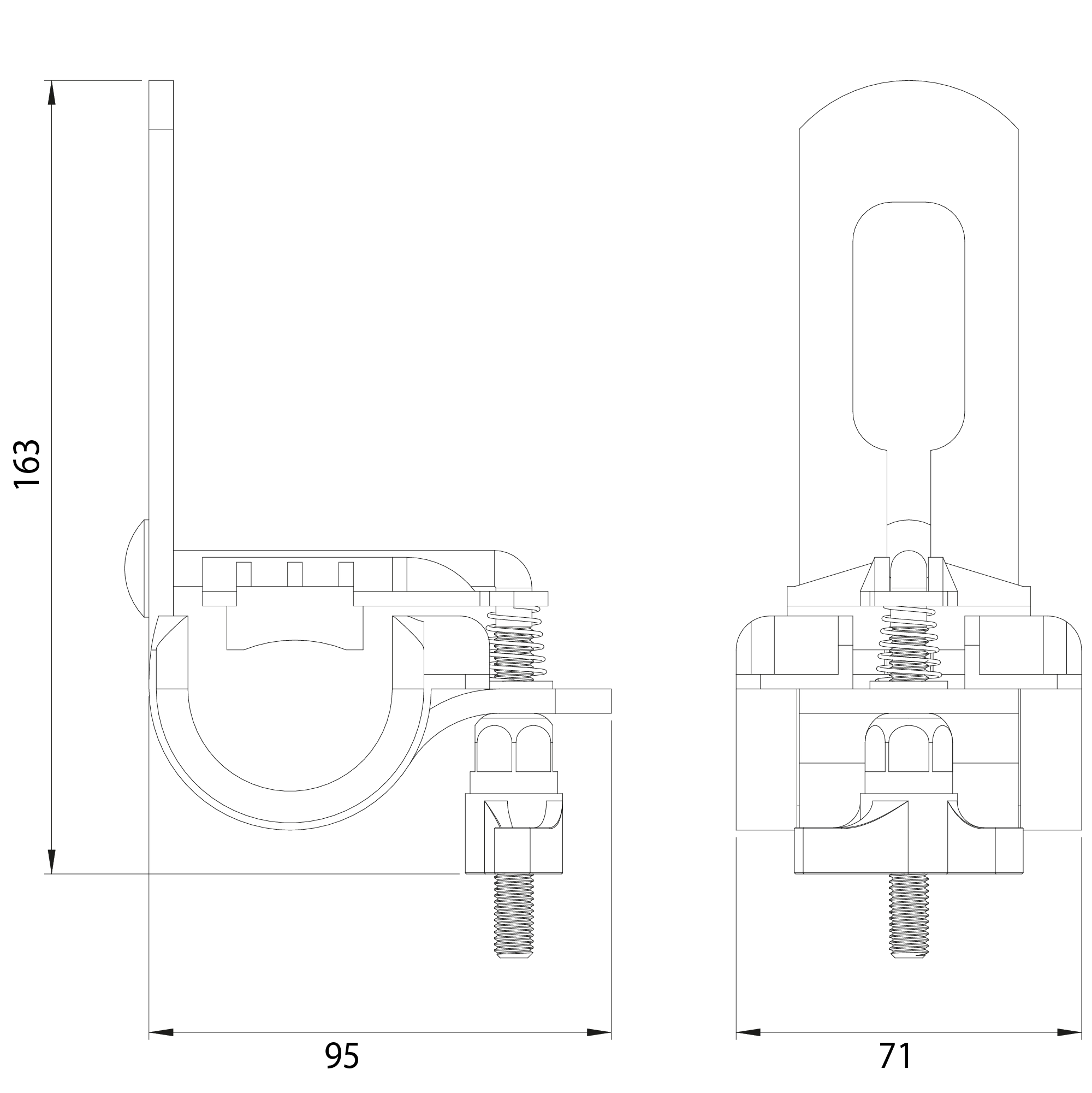

Z224M ● Uchwyt przelotowy uniwersalny 2×25-4×120 Mocny

BUDOWA:

• Zaczep wykonany jest z blachy stalowej odpowiednio profilowanej, zapewniając wytrzymałość niezbędną dla zamocowania przewodów AsXS(n) od 2x25mm² do 4x120mm².
• Wkładka z tworzywa sztucznego odporna na promieniowanie UV i wpływy atmosferyczne.
• Śruba dociskowa M8 – o odpowiedniej wytrzymałości ocynkowana ogniowo.

ZASTOSOWANIE:

Stosowany do przelotowego zawieszania izolowanych przewodów napowietrznych AsXS(n) o przekrojach 2×25-4×120 mm² na standardowych śrubach hakowych. Stosowany dla załomów 180°-120°.

Numer katalogowy	Zastosowanie do przewodów AsXS(n)	Minimalna siła zrywająca (MBL)	Waga kg/szt.
Z224M	od 2×25 do 4×120	24 kN	0,46

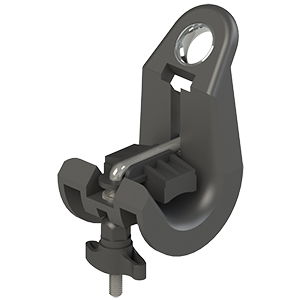

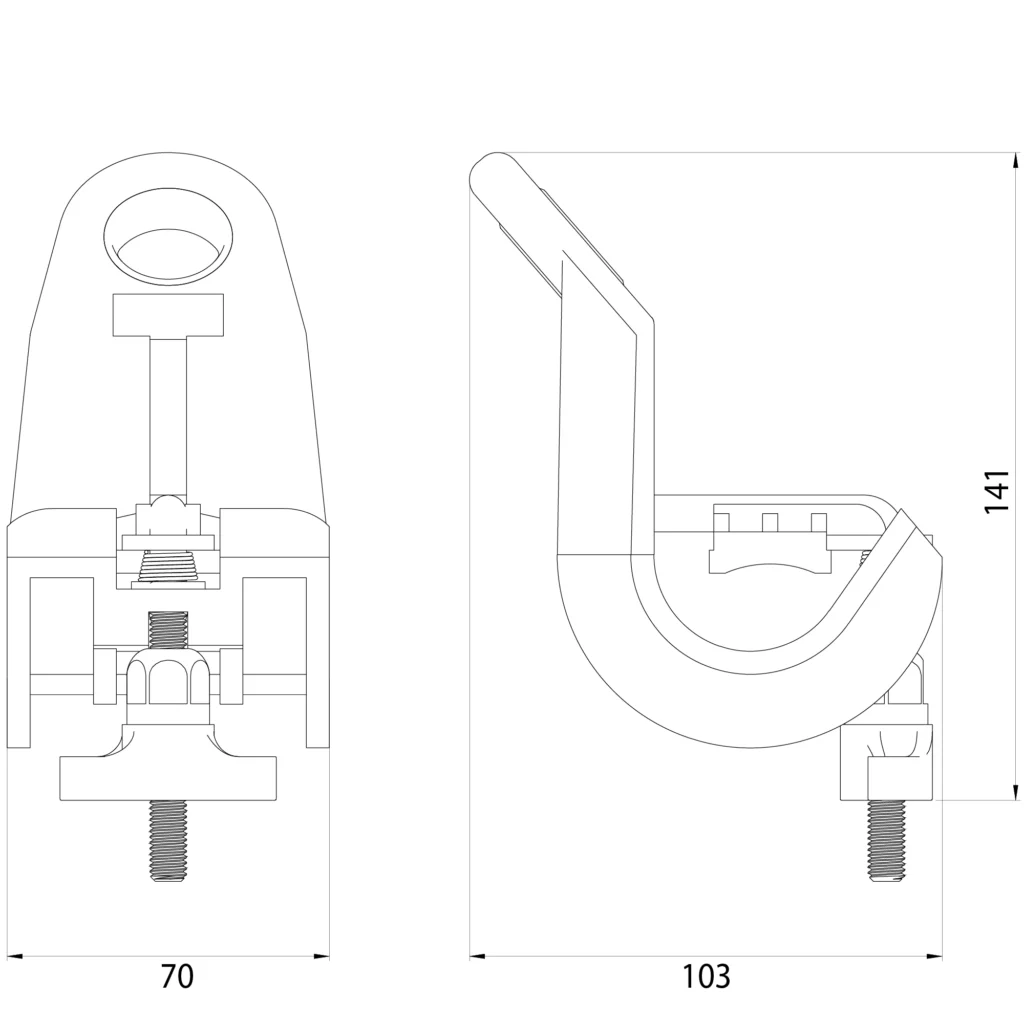

Z2050 ● Uchwyt przelotowy 2/4×16-120

BUDOWA:

• Zaczep wykonany jest z nowej generacji tworzywa sztucznego odpornego na promieniowanie UV i wpływy atmosferyczne. Dzięki specjalnym właściwościom
tworzywa oraz odpowiedniej konstrukcji uchwytu przelotowego charakteryzuje się on większą wytrzymałością od tradycyjnie stosowanych uchwytów wykonanych ze stali lub aluminium.
• Kabąk dociskowy wyposażony jest w nakrętkę zrywalną gwarantującą prawidłowy montaż po dokręceniu siłą 5 Nm.
• Otwór mocujący uchwyt przelotowy na śrubie hakowej wyposażony jest w tulejkę wzmacniającą wykonaną ze stali nierdzewnej.

ZASTOSOWANIE:

Stosowany do przelotowego zawieszania izolowanych przewodów napowietrznych ASXS(n) o przekrojach 16-120 mm2 na standardowych śrubach hakowych. Stosowany dla załomów 180°-165°. Dla przewodów 2/4×16-70, dla przewodów 4×95, 4×120 odcinki proste.

Numer katalogowy	Zastosowanie do przewodów AsXS(n)	Minimalna siła zrywająca (MBL)	Waga kg/szt.
Z2050	2/4×16-120	12 kN	0,19

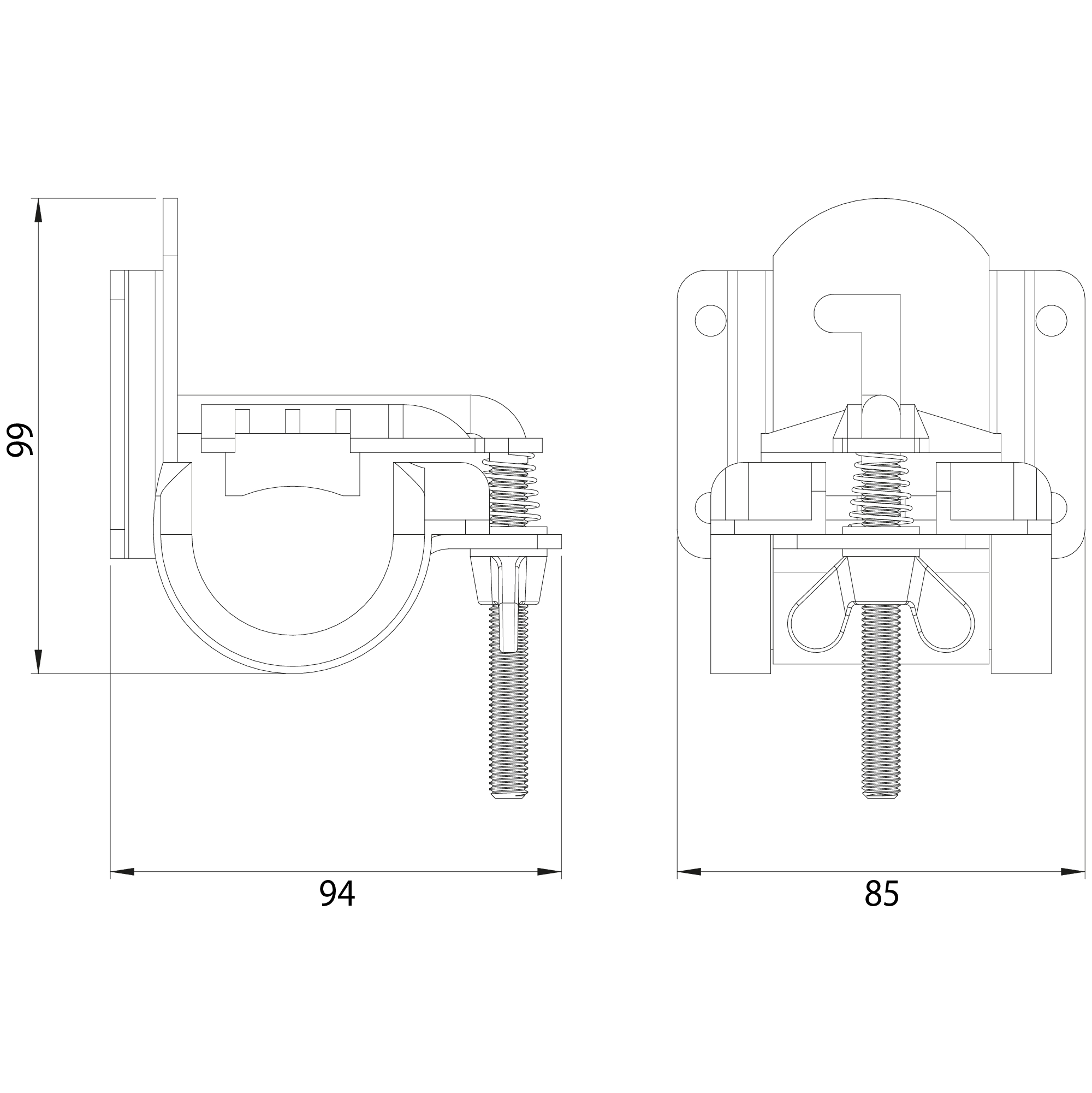

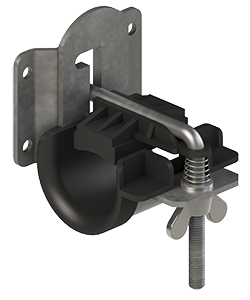

Z224P ● Uchwyt przelotowy uniwersalny 2×25-4×120 (przyścienny)

BUDOWA:

• Zaczep wykonany jest z blachy stalowej odpowiednio profilowanej, zapewniając wytrzymałość niezbędną dla zamocowania przewodów AsXS(n) od 2x25mm² do 4×120 mm².
• Wkładka z tworzywa sztucznego odporna na promieniowanie UV i wpływy atmosferyczne.
• Śruba dociskowa M8 – o odpowiedniej wytrzymałości ocynkowana ogniowo.

ZASTOSOWANIE:

Stosowany do przelotowego zawieszania izolowanych przewodów napowietrznych AsXS(n) o przekrojach 2×25-4×120 mm² na powierzchniach płaskich za pomocą kołków rozporowych.

Numer katalogowy	Zastosowanie do przewodów AsXS(n)	Minimalna siła zrywająca (MBL)	Waga kg/szt.
Z224P	od 2×25 do 4×120	1,5 kN	0,35

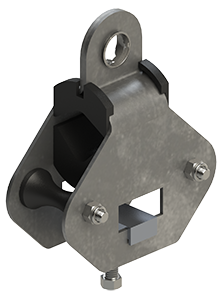

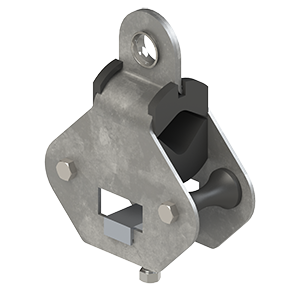

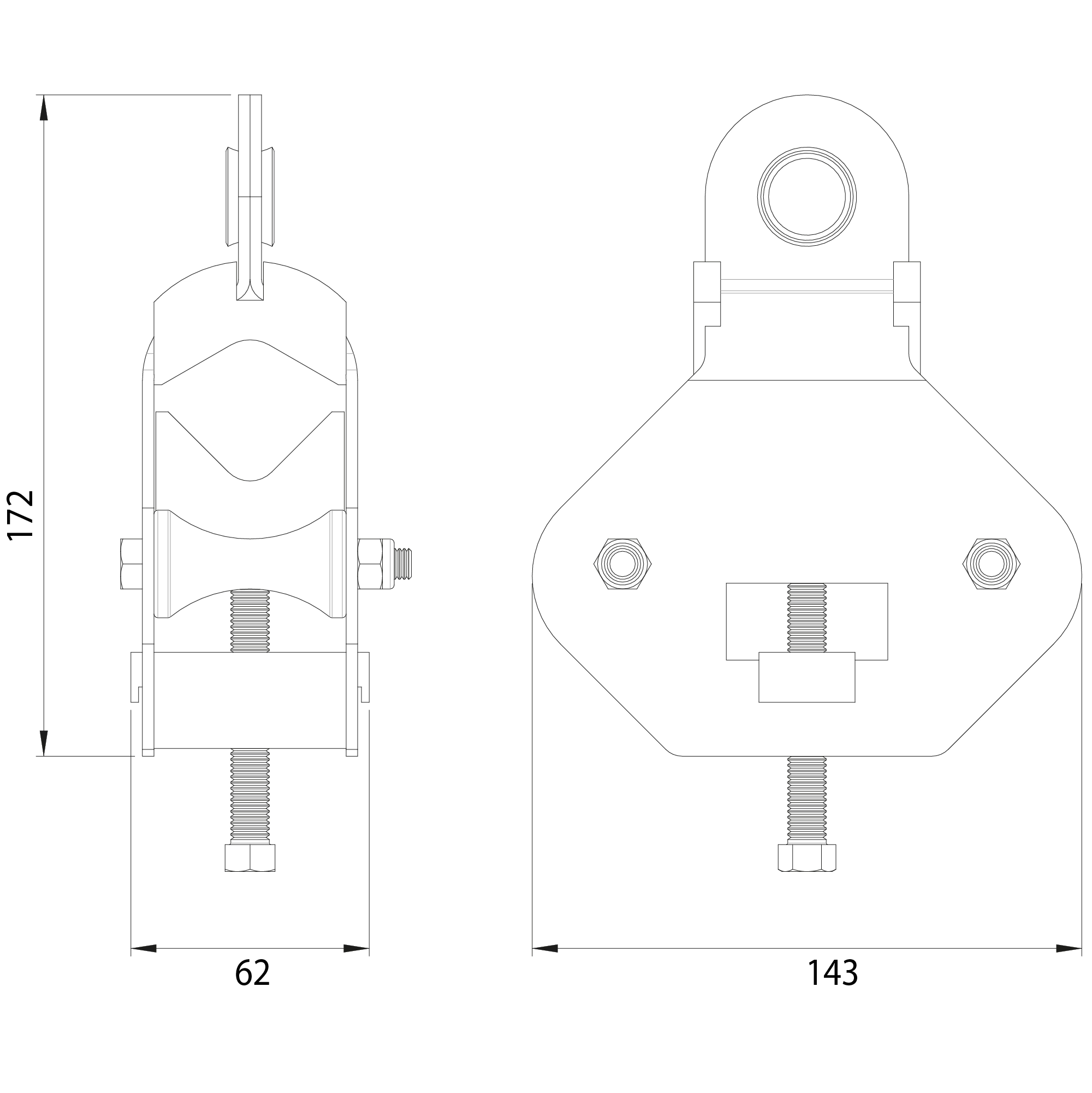

Z226 ● Uchwyt przelotowo-narożny SPIN 320

BUDOWA:

• Korpus – stal cynkowana ogniowo.
• Wkładki gumowe oraz rolki montażowe z tworzywa sztucznego odpornego na promieniowanie UV.

ZASTOSOWANIE:

Stosowany do przelotowego zawieszania izolowanych przewodów napowietrznych AsXS(n) o przekrojach 16-120 mm² w linii prostej lub pod kątem od 0º do 90º na standardowych śrubach hakowych. Najczęściej stosowany na słupach narożnych, w miejscach gdzie przewód zmienia kierunek drogi.

Numer katalogowy	Zastosowanie do przewodów AsXS(n)	Minimalna siła zrywająca (MBL)	Waga kg/szt.
Z226	4×95+2×35 , 4×120	60 kN	1

Uchwyty słupa wirowanego z hakiem

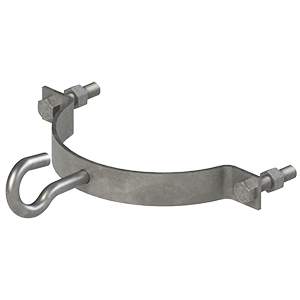

S504 ● S50 ● S50/263 ● S506 ● S502 ● S502/263 ● Uchwyt słupa wirowanego z hakiem M16 | M20

BUDOWA:

• Pręt stalowy S235: podkładki kwadratowe, nakrętka M16 lub M20.
• Cynkowane ogniowo.
• Gwinty na śrubach hakowych są walcowane.

ZASTOSOWANIE:

Służą do zawieszania uchwytów odciągowych i przelotowych mocujących samonośne przewody izolowane na słupach E i ŻN, na ścianach budynków itp.

Numer katalogowy	Nazwa	Ø obejmy (od – do)	Waga kg/szt.
S504	Uchwyt słupa wirowanego z hakiem M16	155-190 mm	1,25
S50	Uchwyt słupa wirowanego z hakiem M16	200-240 mm	1,44
S50/263	Uchwyt słupa wirowanego z hakiem M16	263 mm	1,77
S506	Uchwyt słupa wirowanego z hakiem M20	155-190 mm	1,53
S502	Uchwyt słupa wirowanego z hakiem M20	200-240 mm	1,65
S502/263	Uchwyt słupa wirowanego z hakiem M20	263 mm	2,18

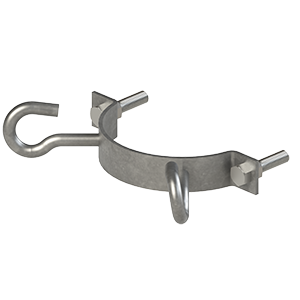

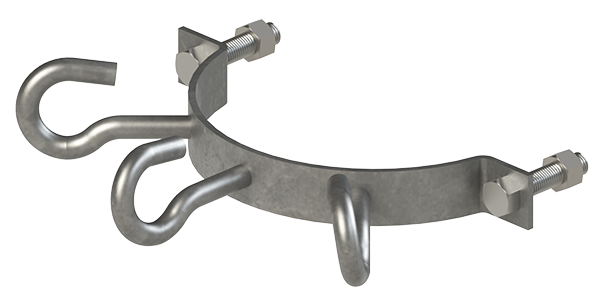

S505 ● S501 ● S501/263 ● S507 ● S503 ● S503/263 ● Uchwyt słupa wirowanego narożny M16 | M20

ZASTOSOWANIE:

Służą do zawieszania uchwytów odciągowych i przelotowych mocujących samonośne przewody izolowane na słupach wirowanych nie posiadających otworów.
Najczęściej znajduje zastosowanie w przypadku wykonywania dwóch lub więcej odgałęzień z jednego słupa.

Numer katalogowy	Nazwa	Ø obejmy (od – do)	Waga kg/szt.
S505	Uchwyt słupa wirowanego – narożny z hakiem 2xM16	155-190 mm	1,64
S501	Uchwyt słupa wirowanego – narożny z hakiem 2xM16	200-240 mm	1,76
S501/263	Uchwyt słupa wirowanego – narożny z hakiem 2xM16	263 mm	2,10
S507	Uchwyt słupa wirowanego – narożny z hakiem 2xM20	155-190 mm	2,08
S503	Uchwyt słupa wirowanego – narożny z hakiem 2xM20	200-240 mm	2,15
S503/263	Uchwyt słupa wirowanego – narożny z hakiem 2xM20	263 mm	2,55

Numer katalogowy	Nazwa	Ø obejmy (od – do)	Waga kg/szt.
S505/3	Uchwyt słupa wirowanego – narożny z hakiem 3xM16	155-190 mm	1,95

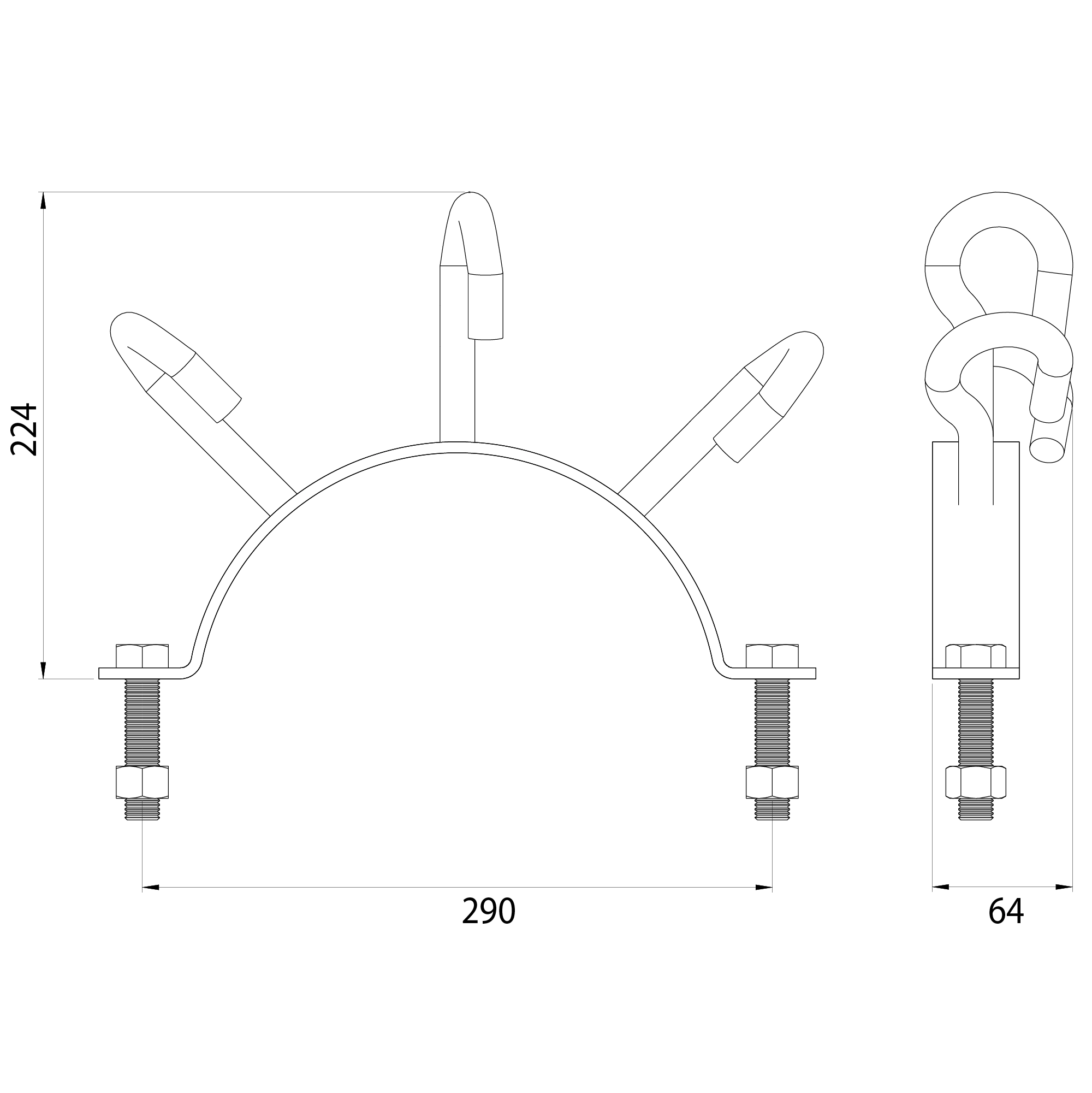

S501/3	Uchwyt słupa wirowanego – narożny z hakiem 3xM16	200-240 mm	2,00
S501/263/3	Uchwyt słupa wirowanego – narożny z hakiem 3xM16	263 mm	2,35
S507/3	Uchwyt słupa wirowanego – narożny z hakiem 3xM20	155-190 mm	2,63
S503/3	Uchwyt słupa wirowanego – narożny z hakiem 3xM20	200-240 mm	2,70
S503/263/3	Uchwyt słupa wirowanego – narożny z hakiem 3xM20	263 mm	3,10

Sztyce i uchwyty sztycy

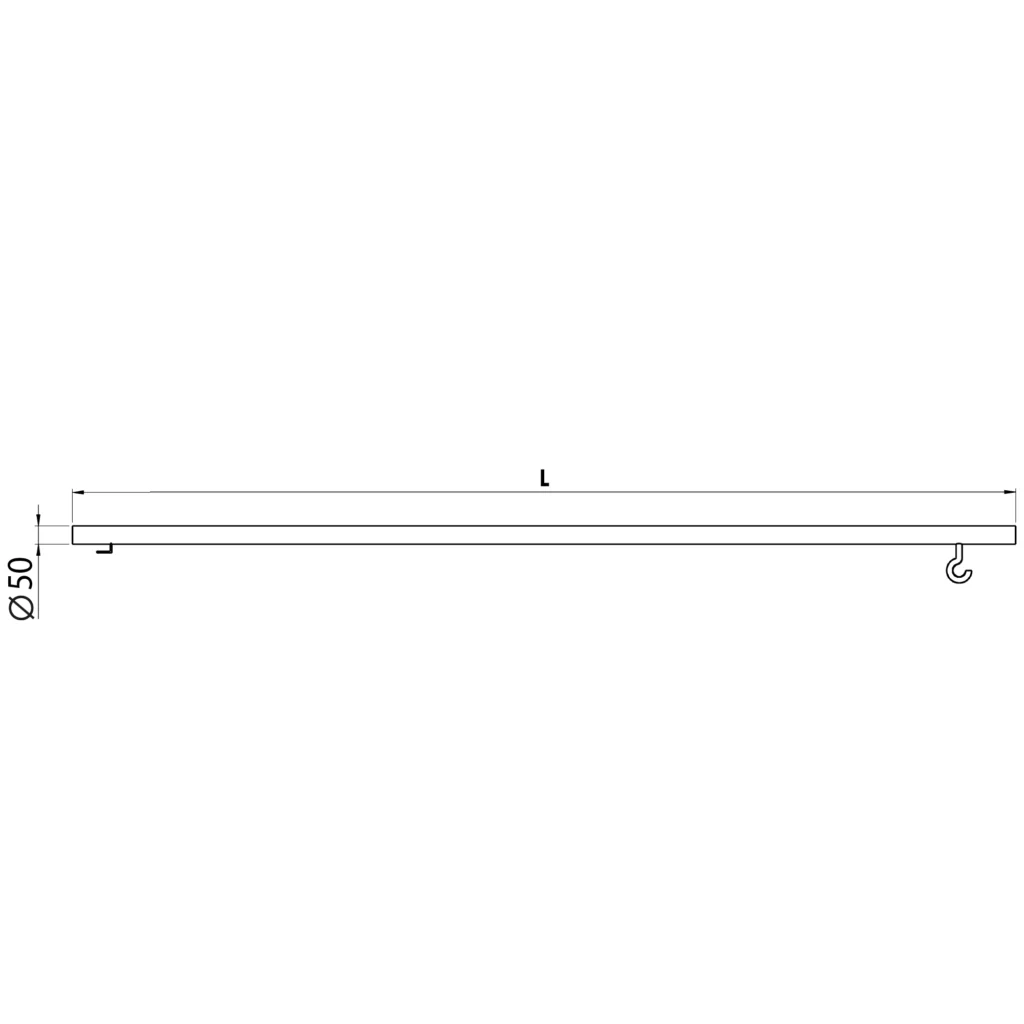

WRP ● Sztyca do przyłączy NN

Numer katalogowy	Nazwa	Waga kg/szt.
WRP-1/2/50	Sztyca WRP-1 Hak M16 2m Ø50	6,80
WRP-1/2,5/50	Sztyca WRP-1 Hak M16 2,5m Ø50	8,10
WRP-1/3/50	Sztyca WRP-1 Hak M16 2,5m Ø50	10,40
WRP1/4/50	Sztyca WRP-1 Hak M16 4m Ø50	10,10
WRP-2/2/60	Sztyca WRP-2 Hak M16 2m Ø60	8,90
WRP-2/2,5/60	Sztyca WRP-2,5 Hak M16 2m Ø60	9,50
WRP-2/3/60	Sztyca WRP-2 Hak M16 3m Ø60	12,70
WRP-2/4/60	Sztyca WRP-2 Hak M16 4m Ø60	16,50

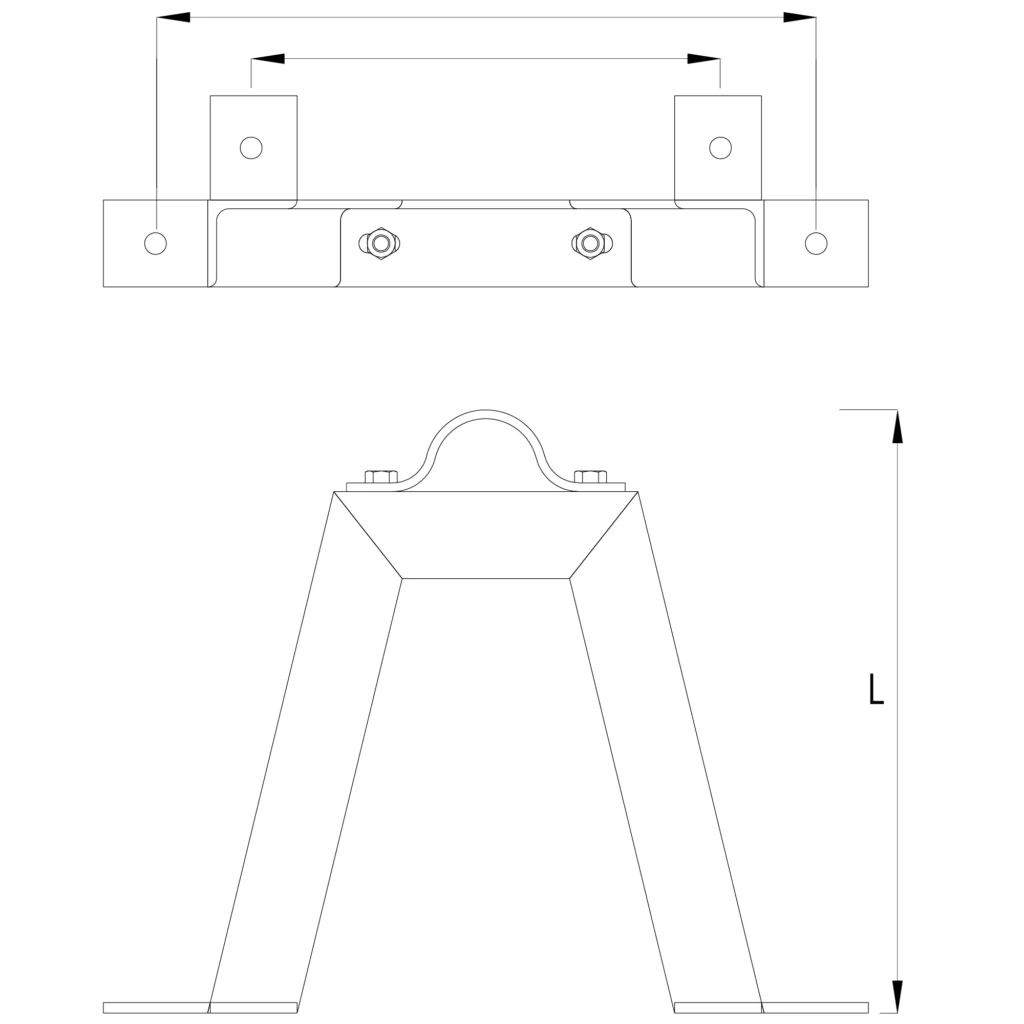

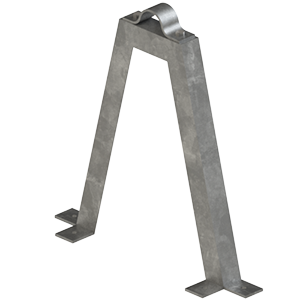

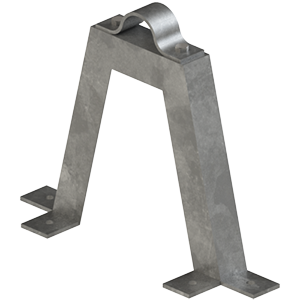

UR-1/300 ● Uchwyt sztycy

Numer katalogowy	Nazwa	Waga kg/szt.
UR-1/200	Uchwyt sztycy UR-1 L-200	3,10
UR-1/300	Uchwyt sztycy UR-1 L-300	3,90
UR-1/400	Uchwyt sztycy UR-1 L-400	4,70
UR-1/500	Uchwyt sztycy UR-1 L-500	5,40
UR-1/700	Uchwyt sztycy UR-1 L-700	7,00
UR-1/800	Uchwyt sztycy UR-1 L-800	8,01
UR-1/1000	Uchwyt sztycy UR-1 L-1000	9,70

Konstrukcje dla przewodu AsXSn

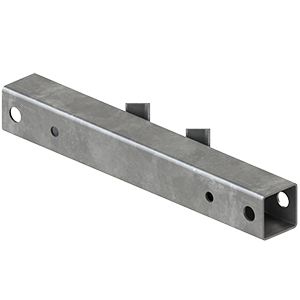

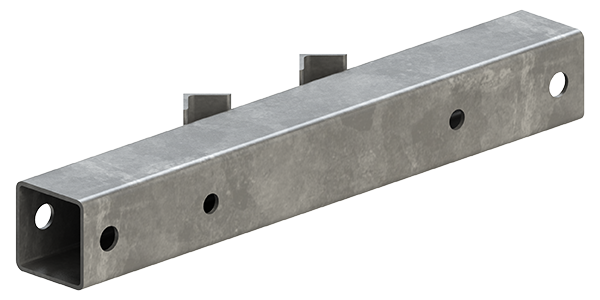

PZI-2 ● Poprzecznik zamocowania przewodów izolowanych

BUDOWA:

• Poprzecznik wykonany ze stali S235
• Cynkowany ogniowo

ZASTOSOWANIE:

Służy do zawieszenia uchwytów odciągowych mocujących samonośne przewody izolowane dla linii 2-torowej na żerdzi wirowanej typu E. Stosowany w komplecie z 2 szt. śrub hakowych M20x120 i 2 szt. uchwytów typu SPIN.

UWAGA:

Do mocowania dodatkowo wymagane:
– 1x obejma OB-31 (dla PZi-2),
– 1x obejma OB-34 (dla PZi-2/263).

Numer katalogowy	Nazwa	Ø obejmy (od – do)
PZI-2	Poprzecznik zamocowania przewodów izolowanych	200-240 mm
PZI-2/263	Poprzecznik zamocowania przewodów izolowanych	263 mm

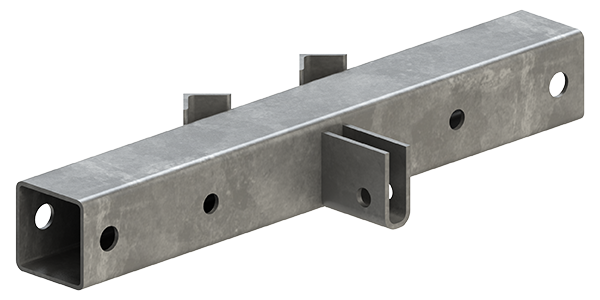

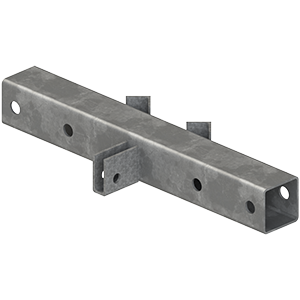

PZI-3 ● Poprzecznik zamocowania przewodów izolowanych

BUDOWA:

• Poprzecznik wykonany ze stali S235
• Cynkowany ogniowo

ZASTOSOWANIE:

Służy do zawieszenia uchwytów odciągowych mocujących samonośne przewody izolowane dla linii 2 – torowej oraz uchwytu przelotowego dla przewodu izolowanego na żerdzi wirowanej typu E. Stosowany w komplecie z 2 szt. śrub hakowych M20x120, 2 szt. uchwytów typu SPIN, 1 szt. uchwytu przelotowego i haka oczkowego.

UWAGA:

Do mocowania dodatkowo wymagane:
– 1x obejma O3/A + 2x śruba M16x240 (dla PZi-3),
– 1x obejma OB-34 (dla PZi-3/263).

Numer katalogowy	Nazwa	Ø obejmy (od – do)
PZI-3	Poprzecznik zamocowania przewodów izolowanych	200-240 mm
PZI-3/263	Poprzecznik zamocowania przewodów izolowanych	263 mm

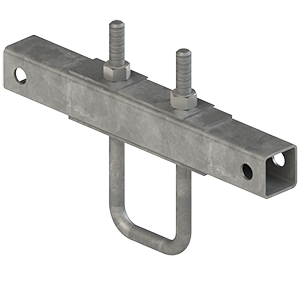

PZI-1 ● Poprzecznik zamocowania przewodów izolowanych

BUDOWA:

• Poprzecznik wykonany ze stali S235
• Cynkowany ogniowo

ZASTOSOWANIE:

Służy do zawieszenia uchwytów odciągowych mocujących samonośne przewody izolowane dla linii 2-torowej na żerdzi typu ŻN. Stosowany w komplecie z 2 szt. śrub hakowych M20x120, 2szt. nakrętek z uchem M20 i 4 szt. uchwytów typu SPIN.

Numer katalogowy	Nazwa
PZI-1	Poprzecznik zamocowania przewodów izolowanych

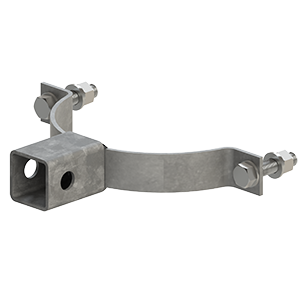

WZI-2 ● Wysięgnik zamocowania przewodów izolowanych

BUDOWA:

• Wysięgnik wykonany ze stali S235
• Cynkowany ogniowo

ZASTOSOWANIE:

Służy do zawieszenia uchwytów odciągowych mocujących samonośne przewody izolowane dla linii 2-torowej na żerdzi wirowanej typu E.
Stosowany w komplecie z 2 szt. śrub hakowych M20x160, 2szt. nakrętek z uchem M20 i 4 szt. uchwytów typu SPIN.

Numer katalogowy	Nazwa	Ø obejmy (od – do)
WZI-2	Wysięgnik zamocowania przewodów izolowanych	200-240 mm
WZI-2/263	Wysięgnik zamocowania przewodów izolowanych	263 mm

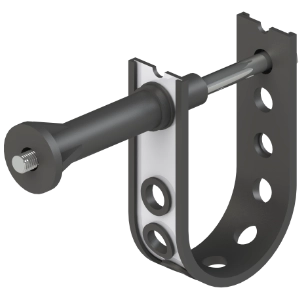

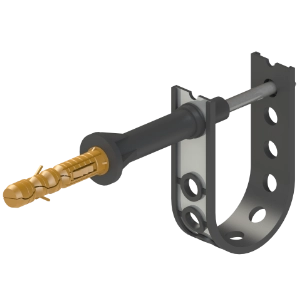

SPIN 350 ● SPIN 351 ● SPIN 352 ● Uchwyt dystansowy SPIN

ZASTOSOWANIE:

Do mocowania kabli i przewodów na ścianach budynków stojakach, słupach itp.

Numer katalogowy	Max. średnica przewodu	Dop. obciążenie Fy/daN	Element mocujący	Waga kg/szt.
SPIN 350	50	80	Gwóźdź 5’’	0,040
SPIN 351	50	7,5	Śruba 6×120 z koł.	0,045
SPIN 352	50	80	Śruba M 6×90	0,040

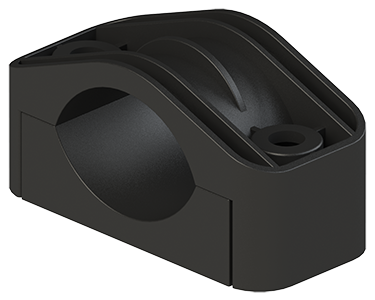

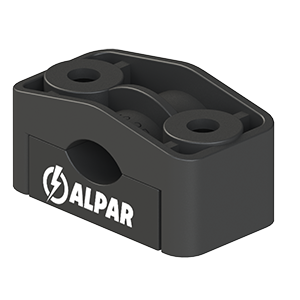

U25 ● U50 ● U75 ● Uchwyty U0, U1 i U2

BUDOWA:

Poliamid zabarwiony na czarno, odporny na promieniowanie UV oraz zmienne warunki atmosferyczne.

ZASTOSOWANIE:

Służą do mocowania kabla i rur o średnicach 12-25, 25-50 i 45-75 mm na powierzchniach płaskich lub innych np. ściany budynków, konstrukcje stalowe, wnętrza szaf rozdzielczych, słupy ŻN, słupy wirowe itp. w zależności od rodzaju podstawy.

Dane techniczne:

Stosowane do produkcji materiały wykazują wytrzymałość mechaniczną oraz temperaturową.

Numer katalogowy	Nazwa	Zakres obejmy Ø	Waga kg/szt.
U25	U0 na powierzchnie płaskie	12-25 mm	0,040
U50	U1 na powierzchnie płaskie	25-50 mm	0,097
U75	U2 na powierzchnie płaskie	45-75 mm	0,122

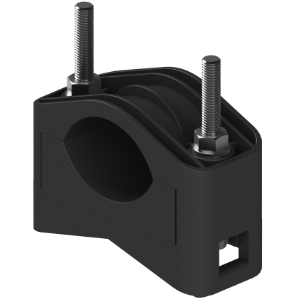

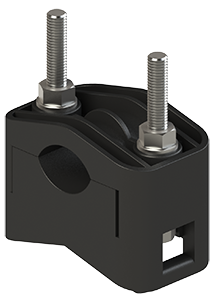

U25T ● U50T ● U75T ● Uchwyty U0, U1 i U2 na słupy wirowane

BUDOWA:

Poliamid zabarwiony na czarno, odporny na promieniowanie UV i zmienne warunki atmosferyczne.

ZASTOSOWANIE:

Uchwyt U0 na słup wirowany (taśma).
Uchwyt U25T stosowany jest do mocowania kabla o średnicach 12 do 25mm na słupach okrągłych za pomocą taśmy stalowej.
Uchwyt U1 na słup wirowany (taśma).
Uchwyt U50T stosowany jest do mocowania kabla o średnicach 25 do 50 mm na słupach okrągłych za pomocą taśmy stalowej.
Uchwyt U2 na słup wirowany (taśma).
Uchwyt U75T stosowany jest do mocowania kabla o średnicach 45 do 75 mm na słupach okrągłych za pomocą taśmy stalowej.

Numer katalogowy	Typ	Zakres obejmy Ø	Waga kg/szt.
U25T	Uchwyt U0 na słup wirowany	12-25 mm	0,115
U50T	Uchwyt U1 na słup wirowany	25-50 mm	0,273
U75T	Uchwyt U2 na słup wirowany	45-75 mm	0,317

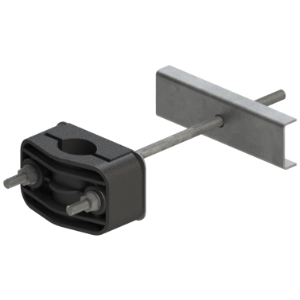

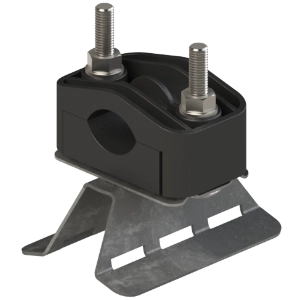

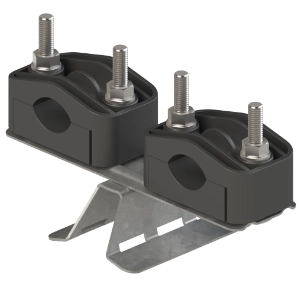

U25(1)W ● U50(1)W ● U75(1)W ● Uchwyty U0, U1 i U2 na słupy wirowane E

BUDOWA:

Poliamid zabarwiony na czarno, odporny na promieniowanie UV i zmienne warunki atmosferyczne oraz stal S235 ocynkowana ogniowo.

Uchwyt U0 na słup wirowany
Uchwyt U25(1)W stosowany jest do mocowania kabla o średnicach 12 do 25mm na słupach okrągłych za pomocą taśmy stalowej.

Uchwyt U1 na słup wirowany
Uchwyt U50(1)W stosowany jest do mocowania kabla o średnicach 25 do 50 mm na słupach okrągłych za pomocą taśmy stalowej.

Uchwyt U2 na słup wirowany
Uchwyt U75(1)W stosowany jest do mocowania kabla o średnicach 45 do 75 mm na słupach okrągłych za pomocą taśmy stalowej.

Uchwyt U0 na słup wirowany podwójny
Uchwyt U25(2)W służy do mocowania 2 kabli o średnicach 12 do 25 mm ułożonych na słupach okrągłych. Uchwyt mocowany jest do słupa za pomocą stalowej taśmy nierdzewnej.

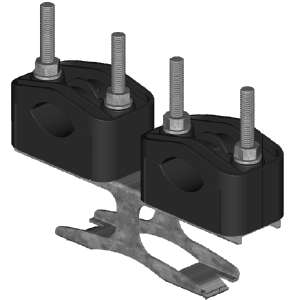

Uchwyt U1 na słup wirowany podwójny
Uchwyt U50(2)W służy do mocowania 2 kabli o średnicach 25 do 50 mm ułożonych na słupach okrągłych. Uchwyt mocowany jest do słupa za pomocą stalowej taśmy nierdzewnej.

Uchwyt U2 na słup wirowany podwójny
Uchwyt U75(2)W służy do mocowania 2 kabli o średnicy 45 – 75 mm ułożonych na słupach okrągłych. Uchwyt mocowany jest do słupa za pomocą stalowej taśmy nierdzewnej.

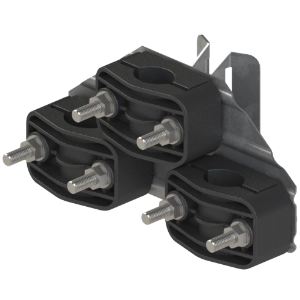

Uchwyt U0 na słup wirowany potrójny
Uchwyt U25(3)W służy do mocowania 2 kabli o średnicach 12 do 25 mm ułożonych na słupach okrągłych. Uchwyt mocowany jest do słupa za pomocą stalowej taśmy nierdzewnej.

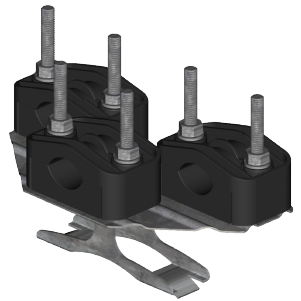

Uchwyt U1 na słup wirowany potrójny
Uchwyt U50(3)W służy do mocowania 3 kabli o średnicach 25 do 50 mm ułożonych na słupach okrągłych. Uchwyt mocowany jest do słupa za pomocą stalowej taśmy nierdzewnej.

Uchwyt U2 na słup wirowany potrójny
Uchwyt U75(3)W służy do mocowania 3 kabli o średnicy 45 – 75 mm ułożonych na słupach okrągłych. Uchwyt mocowany jest do słupa za pomocą stalowej taśmy nierdzewnej.

Numer katalogowy	Typ	Zakres obejmy Ø	Waga kg/szt.
U25(1)W	Uchwyt U0 na słup wirowany pojedynczy	12-25 mm	0,25
U25(2)W	Uchwyt U0 na słup wirowany podwójny	12-25 mm	0,458
U25(3)W	Uchwyt U0 na słup wirowany potrójny	12-25 mm	0,458
U50(1)W	Uchwyt U1 na słup wirowany pojedynczy	25-50 mm	0,59
U50(2)W	Uchwyt U1 na słup wirowany podwójny	25-50 mm	0,88
U50(3)W	Uchwyt U1 na słup wirowany potrójny	25-50 mm	1,42
U75(1)W	Uchwyt U2 na słup wirowany pojedynczy	45-75 mm	0,66
U75(2)W	Uchwyt U2 na słup wirowany podwójny	45-75 mm	1,10
U75(3)W	Uchwyt U2 na słup wirowany potrójny	45-75 mm	1,60

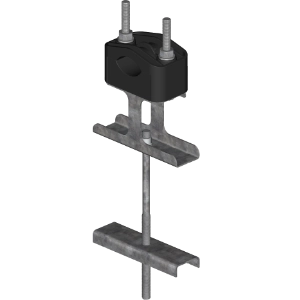

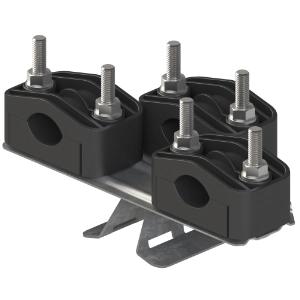

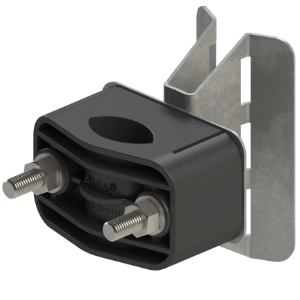

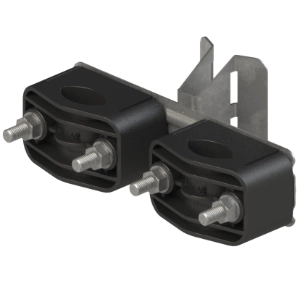

U25(1)ŻN ● U50(1)ŻN ● U75(1)ŻN ● Uchwyty U0, U1 i U2 na słupy ŻN

BUDOWA:

Poliamid zabarwiony na czarno, odporny na promieniowanie UV i zmienne warunki atmosferyczne oraz stal S235 ocynkowana ogniowo.

ZASTOSOWANIE:

Służą do mocowania kabla i rur o średnicach o średnicach 12-25, 25-50 i 45-75 mm na słupy ŻN. Uchwyty z odsadzeniem stosuje się w przypadku konieczności obsługi konserwacji słupów z wykorzystaniem słupołazów. W przypadku obsługi konserwacji z wykorzystaniem zwyżek, ogólne zastosowanie znajdują uchwyty bez odsadzenia.

Dane techniczne:

Stosowane do produkcji materiały wykazują bardzo dużą wytrzymałość mechaniczną oraz temperaturową.

Numer katalogowy	Typ	Zakres obejmy Ø	Waga kg/szt.
U25(1)ŻN-zo	Uchwyt U0 z odsadzeniem pojedynczy	12-25 mm	0,58
U25(2)ŻN-zo	Uchwyt U0 z odsadzeniem podwójny	12-25 mm	1,10
U25(3)ŻN-zo	Uchwyt U0 na słup wirowany potrójny	12-25 mm	1,39
U50(1)ŻN-bo	Uchwyt U1 bez odsadzenia pojedynczy	25-50 mm	0,47
U50(2)ŻN-bo	Uchwyt U1 bez odsadzenia podwójny	25-50 mm	0,98
U50(3)ŻN-bo	Uchwyt U1 bez odsadzenia potrójny	25-50 mm	1,23
U50(1)ŻN-zo	Uchwyt U1 z odsadzeniem pojedynczy	25-50 mm	0,70
U50(2)ŻN-zo	Uchwyt U1 z odsadzeniem podwójny	25-50 mm	0,74
U50(3)ŻN-zo	Uchwyt U1 z odsadzeniem potrójny	25-50 mm	1,60
U75(1)ŻN-bo	Uchwyt U2 bez odsadzenia pojedynczy	45-75 mm	0,56
U75(2)ŻN-bo	Uchwyt U2 bez odsadzenia podwójny	45-75 mm	1,02
U75(3)ŻN-bo	Uchwyt U2 bez odsadzenia potrójny	45-75 mm	1,61
U75(1)ŻN-zo	Uchwyt U2 z odsadzeniem pojedynczy	45-75 mm	0,82
U75(2)ŻN-zo	Uchwyt U2 z odsadzeniem podwójny	45-75 mm	1,09
U75(3)ŻN-zo	Uchwyt U2 z odsadzeniem potrójny	45-75 mm	1,66

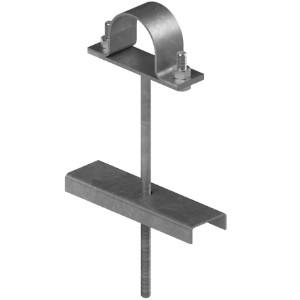

UM25ŻN-bo ● UM35ŻN-bo ● UM50ŻN-bo ● UM75ŻN-bo ● Uchwyt na rurę i kabel na słupy ŻN

BUDOWA:

Uchwyty wykonane są ze stali S235.
Cynkowane ogniowo.

ZASTOSOWANIE:

Służą do mocowania kabli oraz rur do słupów ŻN.

Numer katalogowy	Typ	Waga kg/szt.
UM25ŻN-bo	Uchwyt na kabel pojedynczy Ø25	0,40
UM35ŻN-bo	Uchwyt na kabel pojedynczy Ø35	0,35
UM50ŻN-bo	Uchwyt na kabel pojedynczy Ø50	0,50
UM75ŻN-bo	Uchwyt na kabel pojedynczy Ø75	0,56

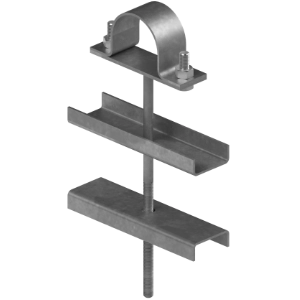

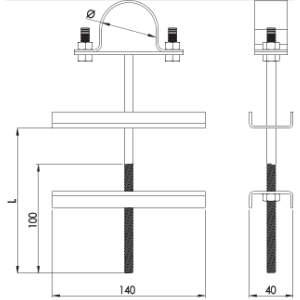

UM50ŻN-zo200 ● UM50ŻN-zo250 ● UM50ŻN-zo330 ● UM75ŻN-zo200 ● UM75ŻN-zo330 ● UM110ŻN-zo200 ● UM160ŻN-zo200 ● Uchwyt na rurę i kabel na słupy ŻN

BUDOWA:

Uchwyty wykonane są ze stali S235.
Cynkowane ogniowo.

ZASTOSOWANIE:

Służą do mocowania kabli oraz rur do słupów ŻN.

Numer katalogowy	Typ	Waga kg/szt.
UM50ŻN-zo200	Uchwyt na rurę pojedynczy z odsadzeniem Ø50 L200	0,62
UM50ŻN-zo250	Uchwyt na rurę pojedynczy z odsadzeniem Ø50 L250	0,55
UM50ŻN-zo330	Uchwyt na rurę pojedynczy z odsadzeniem Ø50 L330	0,60
UM75ŻN-zo200	Uchwyt na rurę pojedynczy z odsadzeniem Ø75 L200	0,55
UM75ŻN-zo330	Uchwyt na rurę pojedynczy z odsadzeniem Ø75 L330	0,61
UM110ŻN-zo200	Uchwyt na rurę pojedynczy z odsadzeniem Ø110 L200	0,84
UM160ŻN-zo200	Uchwyt na rurę pojedynczy z odsadzeniem Ø160 L200	0,99

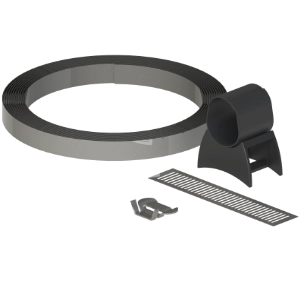

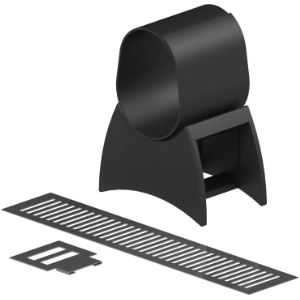

U104 ● U104T ● Uchwyt na rurę i kabel na słupy ŻN

ZASTOSOWANIE:

Uchwyty te stosuje się do zamocowania przewodu lub kabla na słupie przy pomocy taśmy stalowej. Mają zastosowanie na słupach krańcowych przy zakończeni linii napowietrznej. Maksymalna średnica wiązki to 45 mm.

Numer katalogowy	Typ	Waga kg/szt.
U104	Uchwyt dystansowy bez taśmy stalowej	0,05
U104T	Uchwyt dystansowy z taśmą stalową 1,3mb i klamerką	1,18

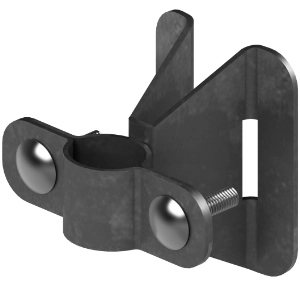

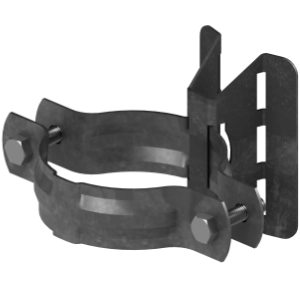

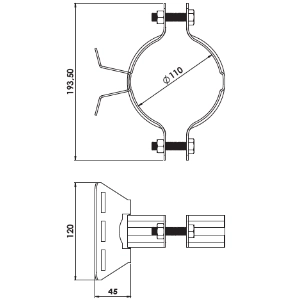

UM25W ● UM35W ● UM40W ● UM50W ● UM75W ● U110W ● UM160W ● Uchwyt na rurę i kabel na słupy ŻN

BUDOWA:

Uchwyty wykonane są ze stali S235.
Cynkowane ogniowo.

ZASTOSOWANIE:

Służą do mocowania kabli oraz rur do słupów wirowanych za pomocą taśmy stalowej.

Numer katalogowy	Typ	Waga kg/szt.
UM25W	Uchwyt na rurę na słup wirowy Ø25	0,15
UM35W	Uchwyt na rurę na słup wirowy Ø35	0,21
UM40W	Uchwyt na rurę na słup wirowy Ø40	0,22
UM50W	Uchwyt na rurę na słup wirowy Ø50	0,53
UM75W	Uchwyt na rurę na słup wirowy Ø75	0,58
UM80W	Uchwyt na rurę na słup wirowy Ø80	0,68
UM110W	Uchwyt na rurę na słup wirowy Ø110	0,69
UM160W	Uchwyt na rurę na słup wirowy Ø160	0,80

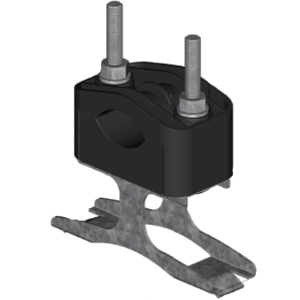

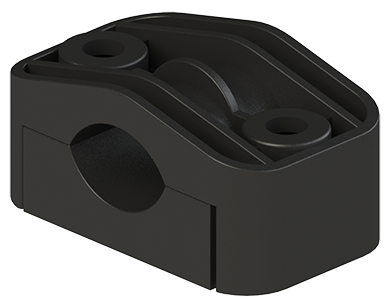

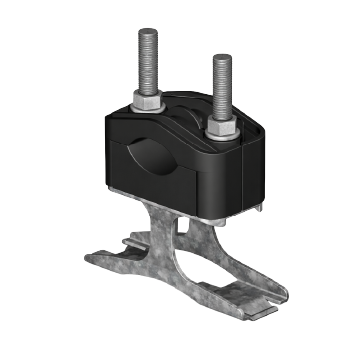

U50(1)W ● Uchwyt U-1 słupa wirowanego ø25-50 mm

BUDOWA:

Uchwyt wykonany jest z poliamidu zabarwionego na czarno, odpornego na promieniowanie UV oraz zmienne warunki atmosferyczne, klasyfikowanego jako materiał mieszany. Podstawę stanowi profil stalowy zamknięty 60 × 40 × 2 mm ze stali S235JR, wycinany laserowo i zabezpieczony antykorozyjnie przez cynkowanie ogniowe zgodnie z PN-EN ISO 1461. Zastosowanie profilu umożliwia wykonanie uchwytu bez połączeń spawanych.

ZASTOSOWANIE:

Uchwyt pojedynczy U501W służy do mocowania pojedynczego kabla lub rury o średnicy 25–50 mm na żerdziach wirowanych typu E. Montaż uchwytu do żerdzi odbywa się przy użyciu taśmy COT.

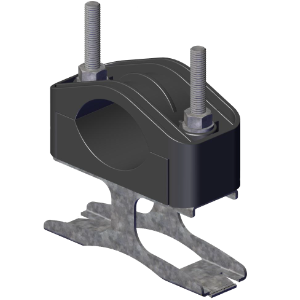

U751W ● Uchwyt U2 słupa wirowanego ø45-75 mm

BUDOWA:

Uchwyt wykonany jest z poliamidu zabarwionego na czarno, odpornego na promieniowanie UV oraz zmienne warunki atmosferyczne, klasyfikowanego jako materiał mieszany. Podstawę stanowi profil stalowy zamknięty 60 × 40 × 2 mm ze stali S235JR, wycinany laserowo i zabezpieczony antykorozyjnie przez cynkowanie ogniowe zgodnie z PN-EN ISO 1461. Zastosowanie profilu umożliwia wykonanie uchwytu bez połączeń spawanych.

ZASTOSOWANIE:

Uchwyt pojedynczy U751W służy do mocowania pojedynczego kabla lub rury o średnicy 45–75 mm na żerdziach wirowanych typu E. Montaż uchwytu do żerdzi odbywa się przy użyciu taśmy COT.

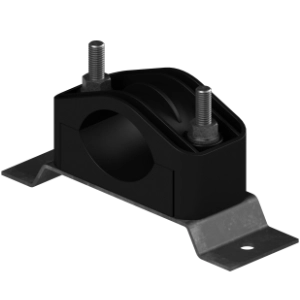

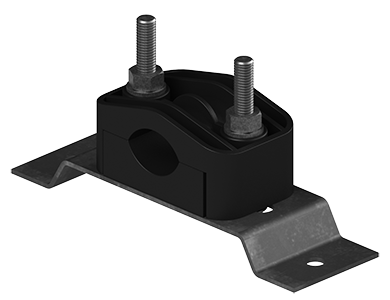

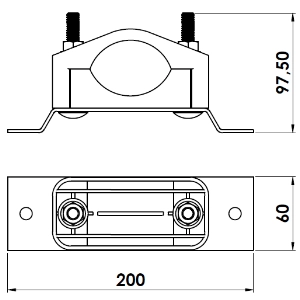

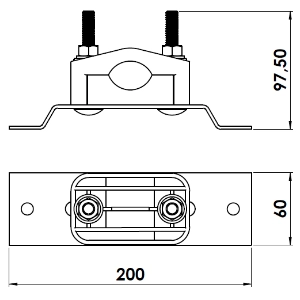

U25P ● U50(1)P ● U75(1)P ● Uchwyty U0, U1 i U2 pojedyncze przyścienne

BUDOWA:

Polamid zabarwiony na czarno, odporny na promieniowanie UV i zmienne warunki atmosferyczne oraz stal S235 ocynkowana ogniwo

ZASTOSOWANIE:

Służą do mocowania pojedynczego przewodu lub kabla na płaskiej powierzchni

Numer katalogowy	Typ	Zakres obejmy Ø	Waga kg/szt.
U25P	Uchwyt U0 pojedynczy przyścienny	12-25 mm	0,400
U50(1)P	Uchwyt U1 pojedynczy przyścienny	25-50 mm	0,485
U75(1)P	Uchwyt U2 pojedynczy przyścienny	45-75 mm	0,634

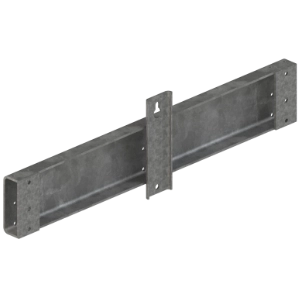

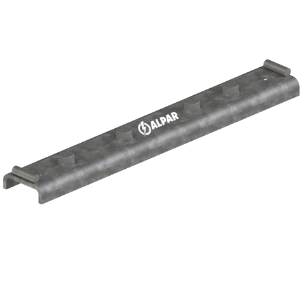

KZRNN-01 ● KZRNN-02 ● Konstrukcja zamocowania rozłączników NN

BUDOWA:

Konstrukcja wykonana ze stali S235. Cynkowana ogniowo.

ZASTOSOWANIE:

Konstrukcje stosowane do montażu rozłączników NN do słupów typu ŻN i E. Montowane do żerdzi przy pomocy taśmy stalowej.

Numer katalogowy

Typ

Waga kg/szt.

KZRNN-01

Konstrukcja zamocowania rozłączników NN

(5x 160A lub 2x 160A i 2x 400A)

8,6

KZRNN-02

Konstrukcja zamocowania rozłączników NN

(1x 160A lub 400A)

1,6

Uchwyty hakowe z płytą i na sztycę

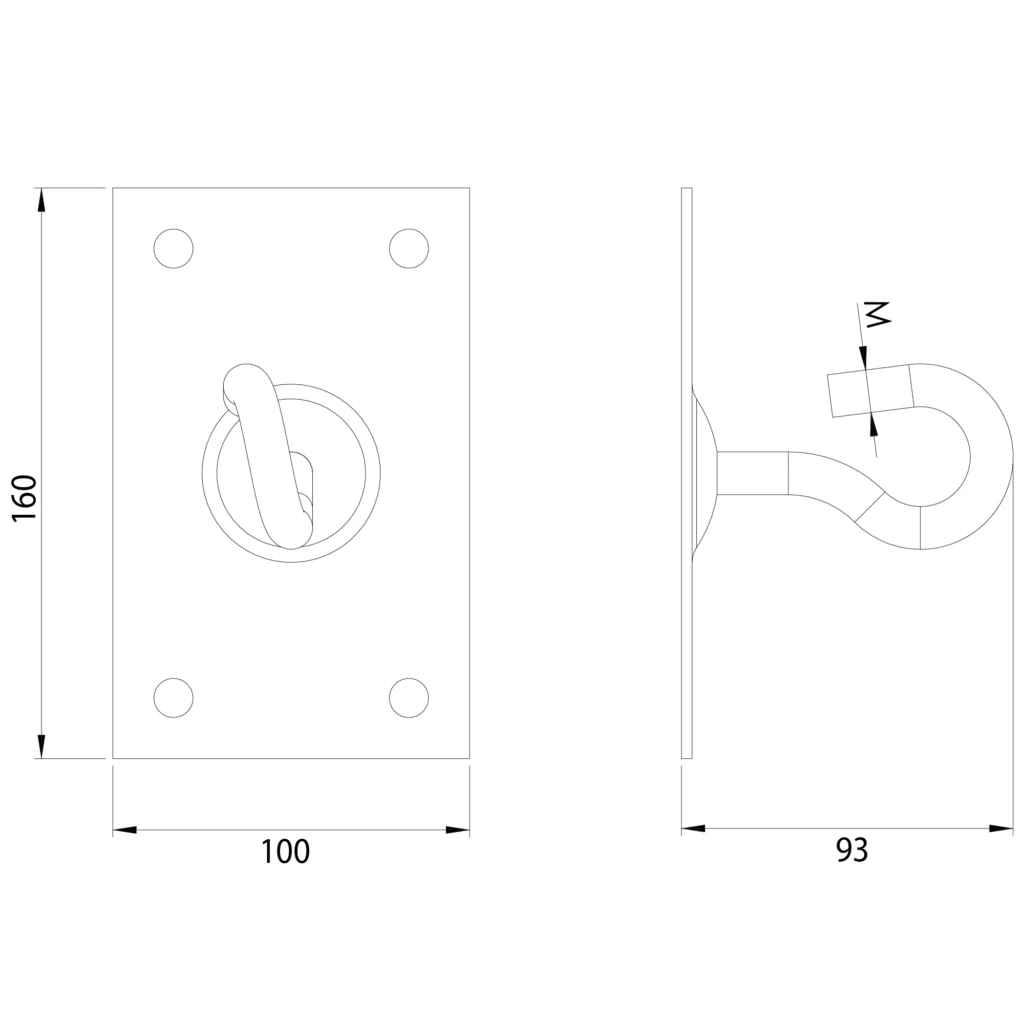

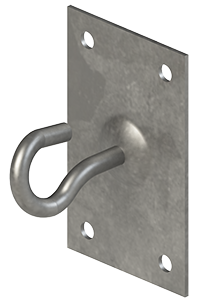

UHP12 ● UHP16 ● Uchwyt hakowy z podstawą

BUDOWA:

• Pręt stalowy – S235
• Blacha stalowa – S235

ZASTOSOWANIE:

Służy do zawieszania uchwytów odciągowych na powierzchniach płaskich np. ścianach budynków. Dystans w uchwytach występuje w zakresie do 700 mm.

Numer katalogowy	Nazwa	Fx kN	Fy kN	Waga kg/szt.
UHP12	Uchwyt hakowy z podstawą M12	4,5	2,1	0,55
UHP16	Uchwyt hakowy z podstawą M16	7,5	3,5	0,70

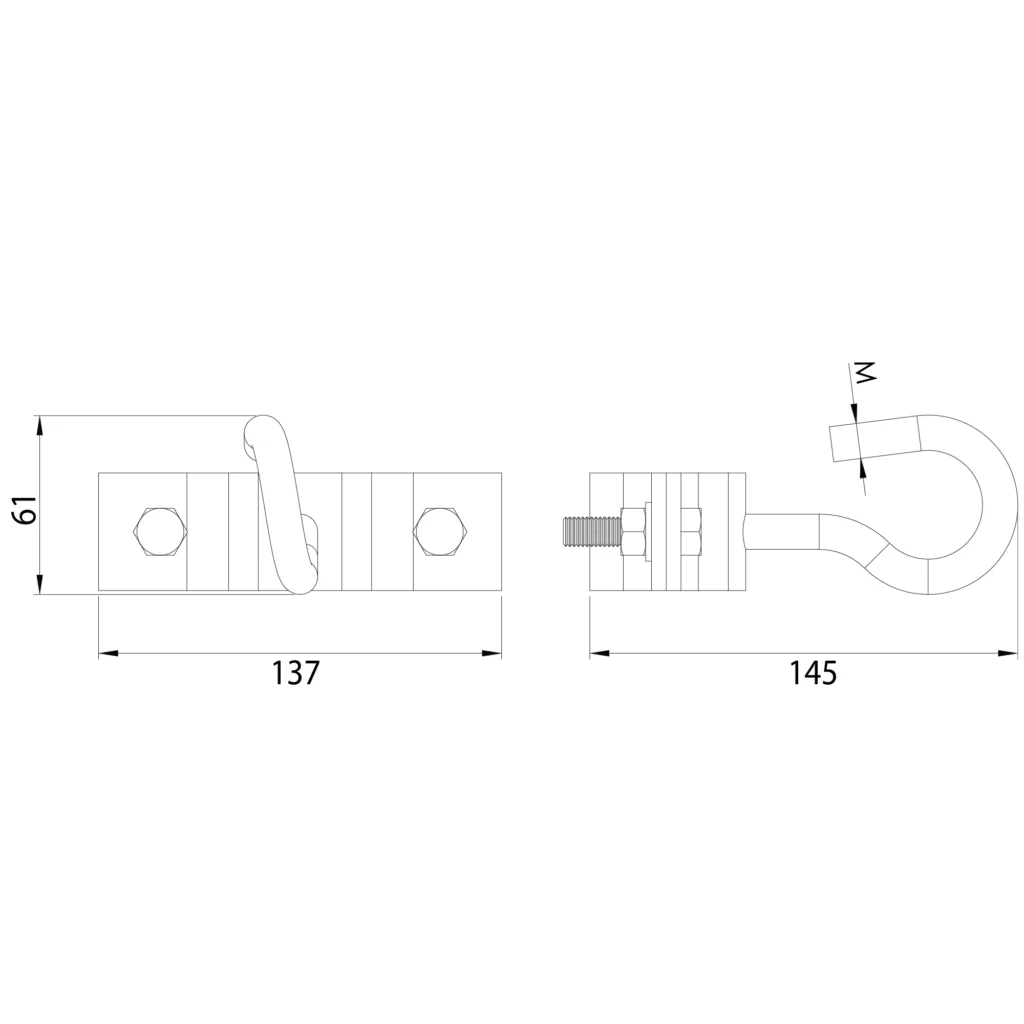

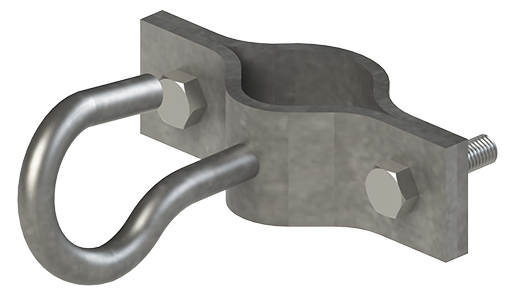

UHS12 ● UHS12(2) ● UHS16 ● UHS16(2) ● Uchwyt hakowy na sztycę

BUDOWA:

• Pręt stalowy – S235
• Płaskownik stalowy – S235
• Nakrętka

ZASTOSOWANIE:

Służy do zawieszania uchwytów odciągowych na sztycach budynków.

Numer katalogowy	Nazwa	Fx kN	Fy kN	Waga kg/szt.
UHS12	Uchwyt hakowy na sztycę M12	4,2	1,8	0,75
UHS16	Uchwyt hakowy na sztycę M16	7,5	3,5	0,80
UHS12(2)	Uchwyt hakowy na sztycę 2” M12	4,2	1,8	0,63
UHS16(2)	Uchwyt hakowy na sztycę 2” M16	7,5	3,5	0,91
