Śruby, haki i elementy zaczepowe

Kompletna linia rozwiązań montażowych dla niskiego napięcia: od uchwytów końcowych i przelotowych, przez haki i dystanse, po systemy do słupów wirowanych. Trwałość, bezpieczeństwo, zgodność z normami.

Śruby

Haki

Śruby

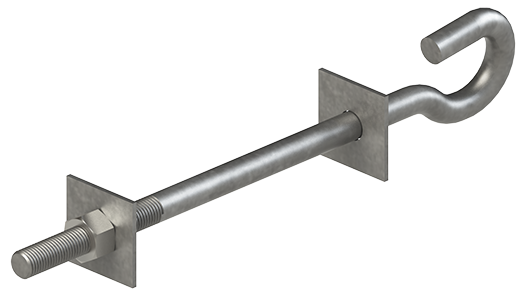

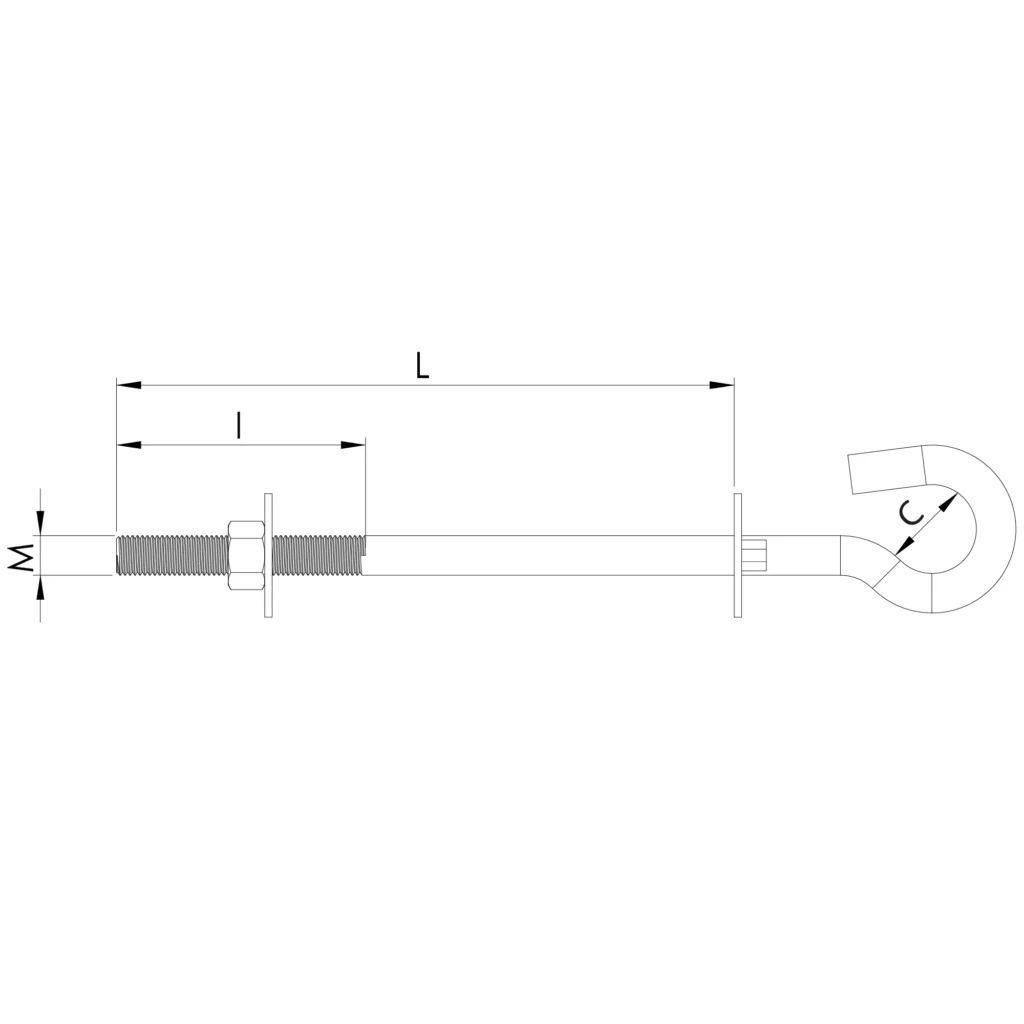

SH16L160 ● Śruba hakowa M12 | M16 | M20

BUDOWA:

• Pręt stalowy S235: podkładki kwadratowe, nakrętka M16 lub M20.
• Cynkowane ogniowo.
• Gwinty na śrubach hakowych są walcowane.

ZASTOSOWANIE:

Służą do zawieszania uchwytów odciągowych i przelotowych mocujących samonośne przewody izolowane na słupach E i ŻN, na ścianach budynków itp.

Numer katalogowy	M mm	L mm	Długość gwintu C mm	Obciążenie dop. w kN Fx	Obciążenie dop. w kN Fy	Waga kg/szt.
SH12L160	M12	160	100	7,8	3,0	0,34
SH12L200	M12	200	100	7,8	3,0	0,38
SH12L220	M12	220	100	7,8	3,0	0,40
SH12L250	M12	250	100	7,8	3,0	0,43
SH12L300	M12	300	100	7,8	3,0	0,47
SH12L360	M12	360	100	7,8	3,0	0,52
SH16L120	M16	120	100	12,1	3,5	0,62
SH16L160	M16	160	100	12,1	3,5	0,67
SH16L180	M16	180	100	12,1	3,5	0,69
SH16L200	M16	200	100	12,1	3,5	0,73
SH16L220	M16	220	100	12,1	3,5	0,77
SH16L230	M16	230	100	12,1	3,5	0,79
SH16L240	M16	240	100	12,1	3,5	0,81
SH16L250	M16	250	100	12,1	3,5	0,82
SH16L280	M16	280	100	12,1	3,5	0,89
SH16L300	M16	300	100	12,1	3,5	0,89
SH16L320	M16	320	100	12,1	3,5	0,90
SH16L350	M16	350	100	12,1	3,5	0,96
SH16L400	M16	400	100	12,1	3,5	1,05
SH16L420	M16	420	100	12,1	3,5	1,10
SH16L500	M16	500	100	12,1	3,5	1,20
SH16L600	M16	600	100	12,1	3,5	1,41
SH16L800	M16	800	100	12,1	3,5	1,60
SH20L120	M20	120	100	14,6	6	0,92
SH20L160	M20	160	100	14,6	6	1,05
SH20L180	M20	180	100	14,6	6	1,12
SH20L200	M20	200	100	14,6	6	1,15
SH20L240	M20	240	100	14,6	6	1,23
SH20L250	M20	250	100	14,6	6	1,26
SH20L280	M20	280	100	14,6	6	1,31
SH20L300	M20	300	100	14,6	6	1,38
SH20L320	M20	320	100	14,6	6	1,44
SH20L350	M20	350	100	14,6	6	1,53
SH20L420	M20	420	100	14,6	6	1,74
SH20L480	M20	480	100	14,6	6	1,83
SH20L500	M20	500	100	14,6	6	2,00

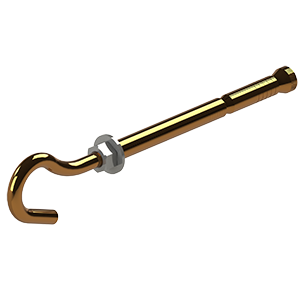

S3031 ● S303 ● S303K ● Śruba hakowa rozporowa M12 | M16

BUDOWA:

Służą do mocowania uchwytów odciągowych na powierzchniach płaskich, np. ścianach budynków.

Numer katalogowy	Nazwa	Waga kg/szt.
S303K	Śruba hakowa rozporowa M12 L-110	0,340
S303	Śruba hakowa rozporowa M12 L-210	0,364
S3031	Śruba hakowa rozporowa M16 L-300	0,636

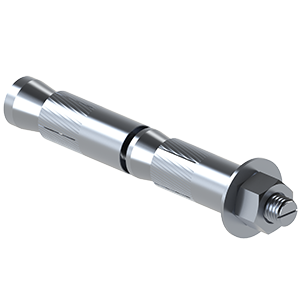

S304 ● S3041 ● Śruba rozporowa M12 | M16

BUDOWA:

Służą do mocowania elementów na powierzchniach płaskich, np. ścianach budynków.

Numer katalogowy	Nazwa	Waga kg/szt.
S304	Śruba rozporowa M12 L-110/170mm (gwint/całość)	0,328
S3041	Śruba rozporowa M16 L-130/170mm (gwint/całość)	0,600

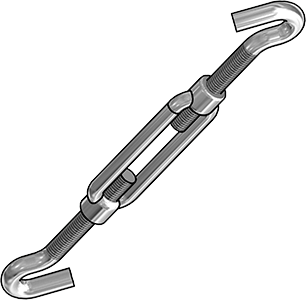

S305 ● S3051 ● S3052● S3053 ● Śruba rzymska M8 | M10 | M12 | M16

BUDOWA:

Służą do naciągania i regulowania naciągów przewodów i linek odciągowych.

Numer katalogowy	Nazwa	Waga kg/szt.
S305	Śruba rzymska M8	0,154
S3051	Śruba rzymska M10	0,283
S3052	Śruba rzymska M12	0,418
S3053	Śruba rzymska M16	0,945

Haki

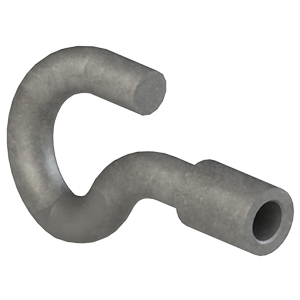

HN12 ● HN16 ● HN20 ● Hak nakrętkowy M12 | M16 | M20

BUDOWA:

• Pręt stalowy S235.
• Cynkowane ogniowo.

ZASTOSOWANIE:

Służy do zawieszania uchwytów przelotowych i odciągowych drugiego toru linii.

Numer katalogowy	d	C	L	m	Obciążenie dop. w kN Fx	Obciążenie dop. w kN Fy	Waga kg/szt.
HN12	M16	160	100	12,1	6,5	2,5	0,30
HN16	M16	180	100	12,1	12,1	3,5	0,43
HN20	M16	200	100	12,1	12,1	6	0,65

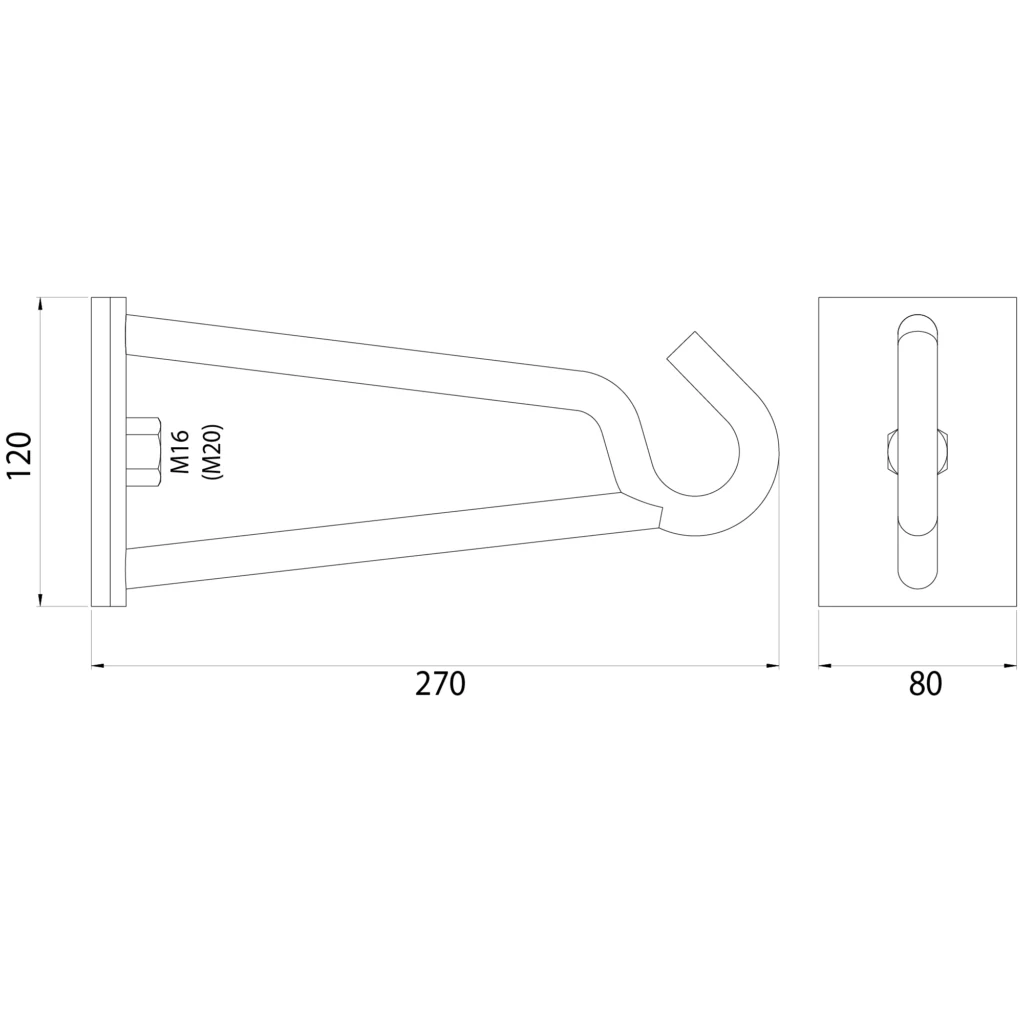

HD16 ● HD20 ● HD20T ● HD20T ● Hak dystansowy M16 i M20

BUDOWA:

Pręt stalowy – S235
Płaskownik stalowy – S235
Nakrętka

ZASTOSOWANIE:

Haki nakrętkowo-dystansowe mocowane na powierzchniach okrągłych i płaskich, stosowane są do zawieszania uchwytów przelotowo-narożnych w napowietrznych
izolowanych liniach wielotorowych.

Numer katalogowy	Nazwa	Fx kN	Fy kN	Waga kg/szt.
HD16	Hak dystansowy M16	7,5	3,5	1,52
HD20	Hak dystansowy M20	13,5	6,0	1,90
HD16T	Hak dystansowy Ø 16 na taśmę	7,5	3,5	1,52
HD20T	Hak dystansowy Ø 20 na taśmę	13,5	6,0	1,90

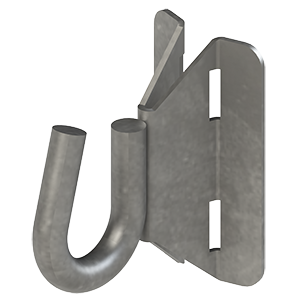

HZ12 ● HZ16 ● HZ20 ● Hak dystansowy M16 i M20

BUDOWA:

Pręt stalowy – S235
Blacha stalowa – S235

ZASTOSOWANIE:

Hak do słupów okrągłych, służy do zawieszania uchwytów odciągowych i przelotowych na słupach okrągłych nie posiadających otworów. Mocowane są przy pomocy taśmy wykonanej ze stali nierdzewnej.

Numer katalogowy	Nazwa	Fx kN	Fy kN	Waga kg/szt.
HZ12	Hak zawiesie M12 do mocowania taśmą stalową	6,3	2,3	0,45
HZ16	Hak zawiesie M16 do mocowania taśmą stalową	12,1	3,5	0,579
HZ20	Hak zawiesie M20 do mocowania taśmą stalową	14,6	6,0	0,9
