Charakterystyka i przeznaczenie
Podstawy bezpiecznikowe typu PBNVA-20/4, PBNVA-30/4 przeznaczone są do mocowania wkładek bezpiecznikowych typu WBGNp i OWBG. Stosowane są w słupowych stacjach transformatorowych jako zabezpieczenie obwodów.
Podstawy PBNVA mogą być wyposażane w ogranicznik przepięć SN posiadający ważny atest .
Typy

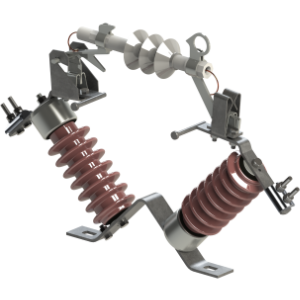

PBNVA-20/4 izolatory porcelanowe

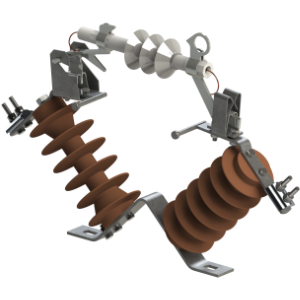

PBNVA-20/4K izolatory kompozytowe

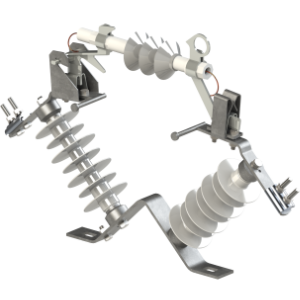

PBNVA-20/4S izolatory silikonowe

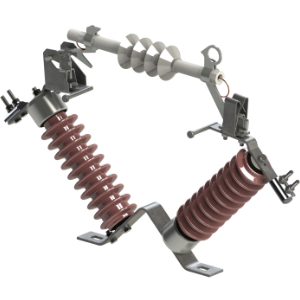

PBNVA-30/4 izolatory porcelanowe

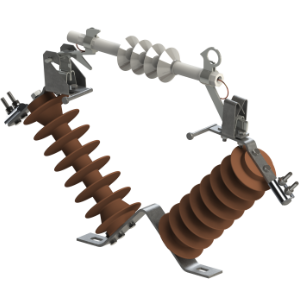

PBNVA-30/4K izolatory kompozytowe

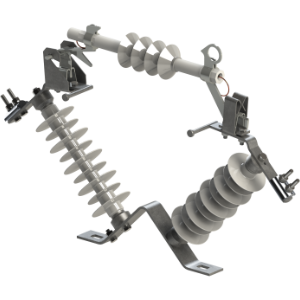

PBNVA-30/4S izolatory silikonowe
Zastosowanie

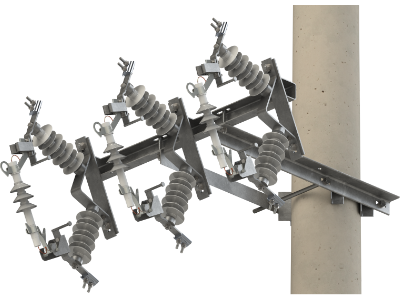

Podstawy typ PBNVA stosuje się jako zabezpieczenie transformatorów w stacjach transformatorowych.
PBNVA-20/4 podstawa bezpiecznika

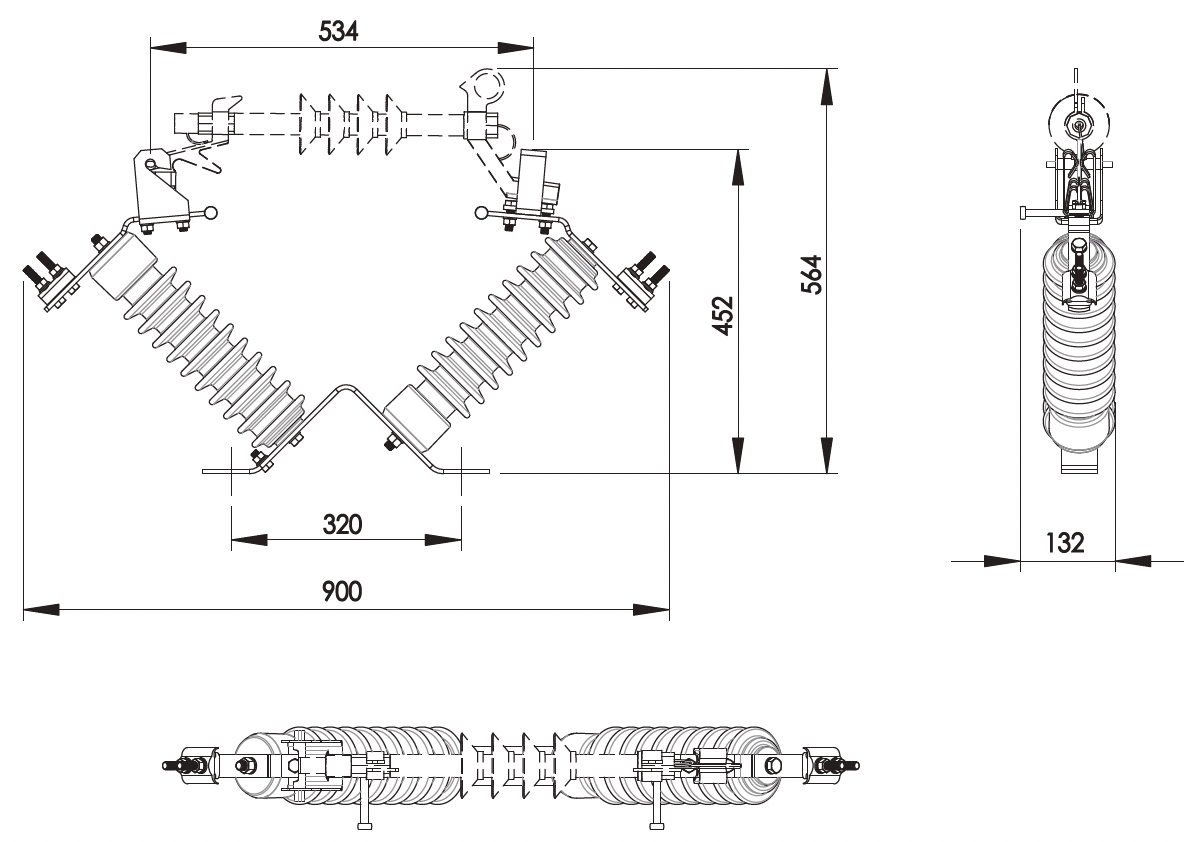

Postawowe wymiary
Podstawa bezpiecznikowa napowietrzna PBNVA-20/4
Podstawa bezpiecznikowa napowietrzna PBNVA-30/4
Dane techniczne
|
1. Napięcie znamionowe |
24 kV |
36 kV |
|
2. Częstotliwość znamionowa /liczba faz |
50 Hz/3 |
50 Hz/3 |
|
3. Prąd znamionowy ciągły podstawy |
25 A |
10 A |
|
4. Udarowe piorunowe napięcie probiercze izolacji: |
||
|
doziemne / międzybiegunowe |
125 kV |
170 kV |
|
międzyzaciskowe |
145 kV |
190 kV |
|
5. Znamionowe napięcie probiercze przemienne izolacji: |
||
|
doziemne / międzybiegunowe |
50 kV |
70 kV |
|
międzyzaciskowe |
60 kV |
80 kV |
