Osprzęt instalacji odgromowej – uziemienia

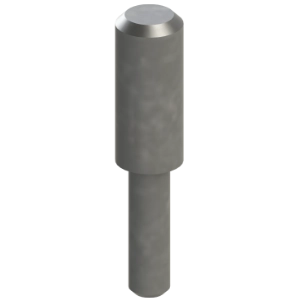

G9026 ● Pobijak
ZASTOSOWANIE:
Pobijak G9026 służy do pogrążania uziomów prętowych za pomocą młotów ręcznych.
MATERIAŁ:
Stal narzędziowa obrobiona cieplnie.
SPOSÓB UŻYCIA:
Pobijaki montowane są na standardowych dłutach młotów udarowych. Mają zastosowanie we wszystkich typach prętów uziemiających produkcji ALPAR. Pobijak zamocowany w młocie udarowym wsadzamy trzpieniem pobijającym w otwór pręta uziemiającego. Po włączeniu młota udarowego pogrążamy sondę na żądaną głębokość.
|
Numer katalogowy |
Nazwa |
Średnica pręta |
Waga [kg] |
|
G9026/16 |
Pobijak ręczny do uziomów |
Ø 16 |
0,163 |
|
G9026/18-20 |
Pobijak ręczny do uziomów |
Ø 18 i Ø 20 |
0,178 |

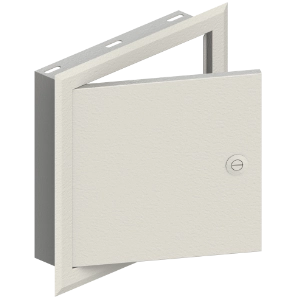

DR150 ● DR200 ● DR300 ● DR400 ● Drzwiczki rewizyjne
ZASTOSOWANIE:
Służą do zamaskowania połączeń kontrolnych. Stosowane w przypadku gdy przewody doprowadzające są zamontowane pod elewacją.
|
Numer katalogowy |
Nazwa |
Waga (kg) |
|
DR150 |
Drzwiczki rewizyjne 150×150 |
0,490 |
|
DR200 |
Drzwiczki rewizyjne 200×200 |
0,800 |
|
DR300 |
Drzwiczki rewizyjne 300×300 |
1,430 |
|
DR400 |
Drzwiczki rewizyjne 400×400 |
2,320 |
MATERIAŁ:
tworzywo sztuczne odporne na promieniowanie UV oraz wpływy atmosferyczne

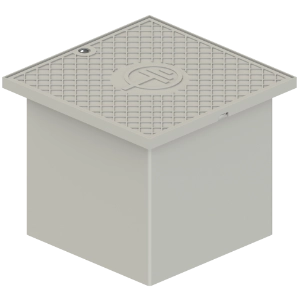

SK30● SK31 ● Skrzynki probiercze (najazdowe)
ZASTOSOWANIE:
Służą do połączeń sondy uziemiającej z bednarką. Umożliwiają bezproblemową kontrolę połączeń oraz pomiar rezystancji uziemień.
|
Numer katalogowy |
Nazwa |
Waga (kg) |
|
SK30 |
Skrzynka probiercza 200x200x165 z dnem |
0,685 |
|
SK31 |
Skrzynka probiercza 200x200x165 bez dna |
0,645 |
MATERIAŁ:
tworzywo sztuczne odporne na promieniowanie UV oraz wpływy atmosferyczne

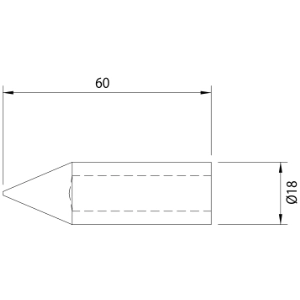

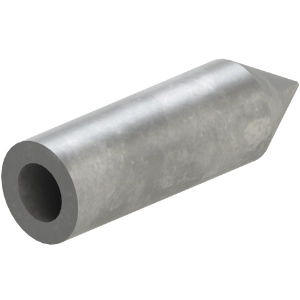

G9031 ● G9041 ● G9051 ● Grot do uziomów prętowych
|
Numer katalogowy |
Nazwa |
Średnica pręta |
Grubość blachy [a] |
|
G9031 |
Grot do uziomów prętowych GU |
Ø 16 |
0,070 |
|
G9041 |
Grot do uziomów prętowych GU |
Ø 18 |
0,107 |
|
G9051 |
Grot do uziomów prętowych GU |
Ø 20 |
0,104 |
MATERIAŁ:
stal o wysokiej wytrzymałości mechanicznej
ZABEZPIECZENIE:
ocynk ogniowy wg normy PN-EN 1461

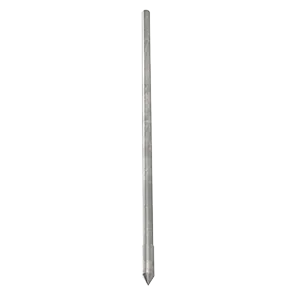

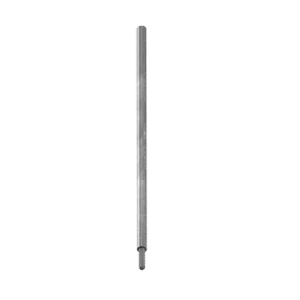

G9032 ● G9042 ● G9052 ● G9032/G ● G9042/G ● G9052/G ● Uziom prętowy
|
Numer katalogowy |
Nazwa |
Średnica pręta |
Grubość blachy [a] |
|
G9032 |
Uziom prętowy UP16/1500 |
Ø 16 |
2,45 |
|
G9032/G |
Uziom prętowy UP16/1500 + grot |
Ø 16 |
2,50 |
|
G9042 |
Uziom prętowy UP18/1500 |
Ø 18 |
3,10 |
|
G9042/G |
Uziom prętowy UP18/1500 + grot |
Ø 18 |
3,15 |
|
G9052 |
Uziom prętowy UP20/1500 |
Ø 20 |
3,75 |
|
G9052/G |
Uziom prętowy UP20/1500 + grot |
Ø 20 |
3,85 |
ZASTOSOWANIE:
Stosowany w połączeniach instalacji odgromowej, służy do odprowadzenie głównego ładunku wyładowania atmosferycznego oraz pozwala na okresowe badania kontrolne uziemienia.
BUDOWA:
Pręt wykonany został ze stali, zabezpieczenie przed korozją – ocynk ogniowy wg normy PN-EN 1461. Grubość średnia powłoki (85μm) oraz wytrzymałość na rozciąganie (350-770 N/mm²) zgodnie z normą PN-EN IEC 62561-2:2018-04.
Pręt Ø16, L -1500.
Trzpień wykonany jest ze stali utwardzonej C45 (L1-30)
Trzpień uziemienia stanowi integralną część pręta uziomowego (nie ma potrzeby stosowania grotu jako oddzielnego elementu).
MATERIAŁ:
stali o odpowiedniej wytrzymałości mechanicznej
ZABEZPIECZENIE:
ocynk ogniowy wg normy PN-EN 1461

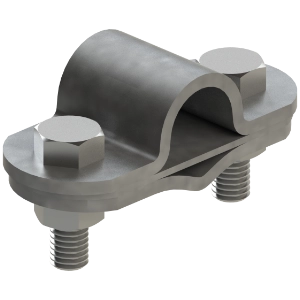

G9023 ● Zacisk sondy uziemiającej
|
Numer katalogowy |
Nazwa |
Waga [kg] |
|
G9023 |
Zacisk sondy uziemiającej |
0,162 |
MATERIAŁ:
stal S235
ZABEZPIECZENIE:
ocynk ogniowy

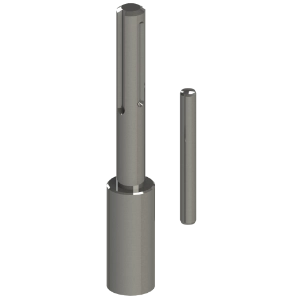

G9027 ● G9029 ● Pobijaki
ZASTOSOWANIE:
Pobijaki G9027 i G9028 służą do pogrążania uziomów prętowych fi 16, fi 18, fi 20 za pomocą młotów udarowych.
MATERIAŁ:
Stal narzędziowa obrobiona cieplnie.
SPOSÓB UŻYCIA:
Pobijaki montowane są na standardowych dłutach młotów udarowych. Mają zastosowanie we wszystkich typach prętów uziemiających produkcji ALPAR. Pobijak zamocowany w młocie udarowym wsadzamy trzpieniem pobijającym w otwór pręta uziemiającego. Po włączeniu młota udarowego pogrążamy sondę na żądaną głębokość.
|
Numer katalogowy |
Nazwa |
Średnica pręta |
Waga [kg] |
|
G9027 |
Pobijak mechaniczny SDS MAX do uziomów |
Ø 16 |
0,933 |
|
G9029 |
Pobijak mechaniczny SDS MAX do uziomów |
Ø 18 i Ø 20 |
0,944 |

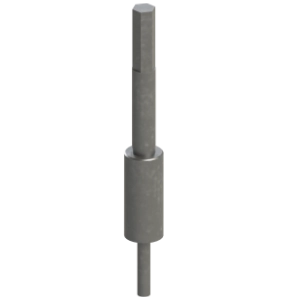

G9028 ● Pobijak
ZASTOSOWANIE:
Pobijak G9028 służy do pogrążania uziomów prętowych fi 16, fi 18, fi 20 za pomocą młotów udarowych.
MATERIAŁ:
Stal narzędziowa obrobiona cieplnie.
SPOSÓB UŻYCIA:
Pobijaki montowane są na standardowych dłutach młotów udarowych. Mają zastosowanie we wszystkich typach prętów uziemiających produkcji ALPAR. Pobijak zamocowany w młocie udarowym wsadzamy trzpieniem pobijającym w otwór pręta uziemiającego. Po włączeniu młota udarowego pogrążamy sondę na żądaną głębokość.
|
Numer katalogowy |
Nazwa |
Średnica pręta |
Waga [kg] |
|
G9028 |
Pobijak mechaniczny – sześciokąt do uziomów |
Ø 16 |
0,511 |
|
G9028/18 |
Pobijak mechaniczny – sześciokąt do uziomów |
Ø 18 i Ø 20 |
0,522 |

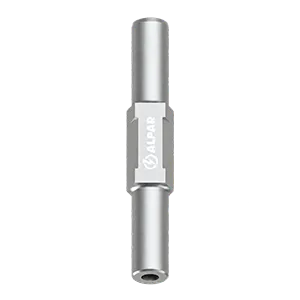

G9028H ● Pobijak
MATERIAŁ:
Stal narzędziowa obrobiona cieplnie.
SPOSÓB UŻYCIA:
Pobijaki montowane są na standardowych dłutach młotów udarowych. Mają zastosowanie we wszystkich typach prętów uziemiających produkcji ALPAR. Pobijak zamocowany w młocie udarowym wsadzamy trzpieniem pobijającym w otwór pręta uziemiającego. Po włączeniu młota udarowego pogrążamy sondę na żądaną głębokość.
|
Numer katalogowy |
Nazwa |
Średnica pręta |
Waga [kg] |
|
G9028H |
Pobijak mechaniczny HEX 28 do uziomów |
Ø 16 |
1,10 |

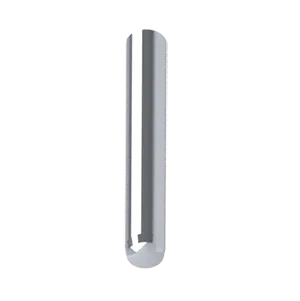

T10x90● T12x90 ● Trzpień do pobijaków
MATERIAŁ:
Stal narzędziowa obrobiona cieplnie.
|
Numer katalogowy |
Nazwa |
Średnica pręta |
Waga [kg] |
|
T10x90 |
Trzpień do pobijaków |
Ø 16 |
0,052 |
|
T12x90 |
Trzpień do pobijaków |
Ø 18 i Ø 20 |
0,078 |
