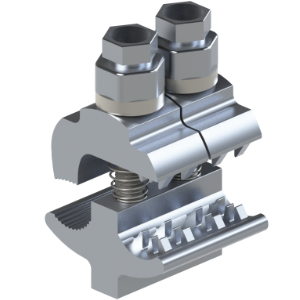

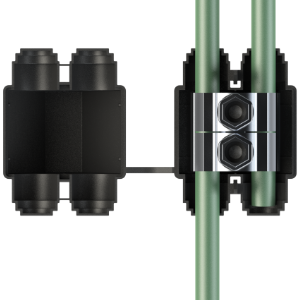

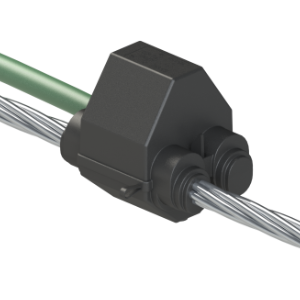

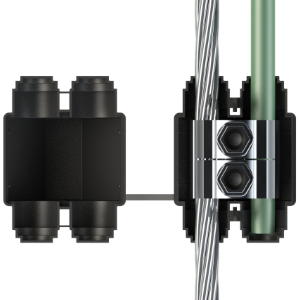

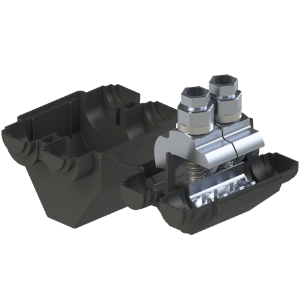

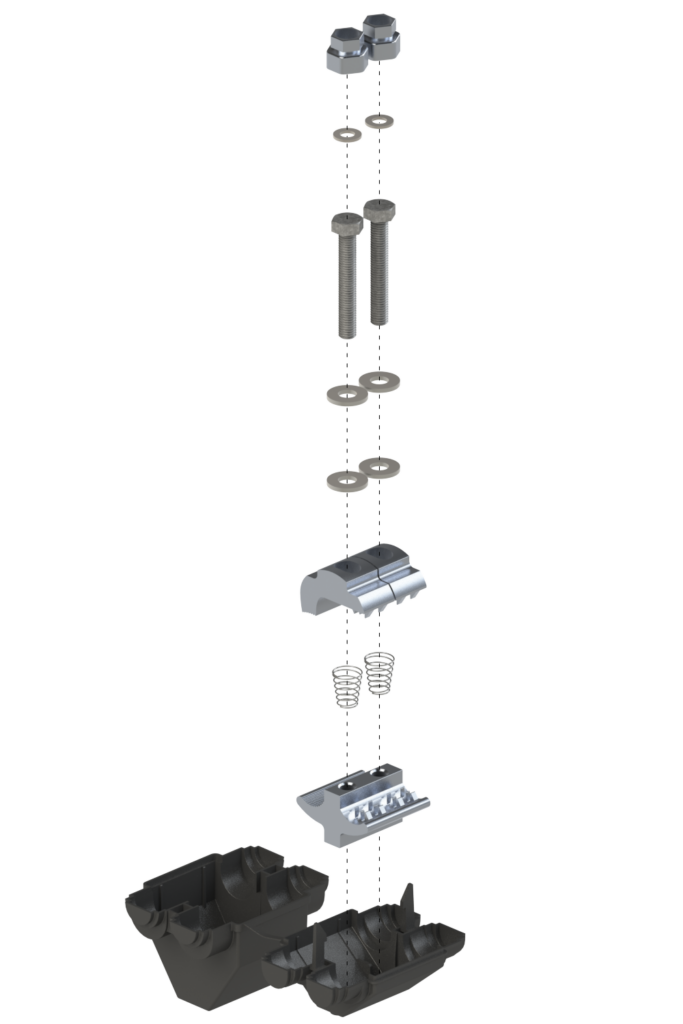

ZPJ 150 ● Zacisk jednostronnie przebijający 50-150
ZASTOSOWANIE:
Stosowane do odgałęzień z nie izolowanych przewodów AL o przekroju 35-150 mm2 na przewody izolowane typu PAS o przekroju 50-150 mm2.
MATERIAŁ:
Obudowa: tworzywo sztuczne, odporne na promienie UV oraz inne czynniki atmosferyczne.
ZACISKI PRZEBIJAJĄCE: kształtownik ze stopu aluminium
Śruby imbusowe: cynkowane galwanicznie.
Sprężynki: stal cynkowana ogniowo.

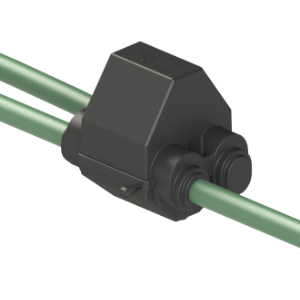

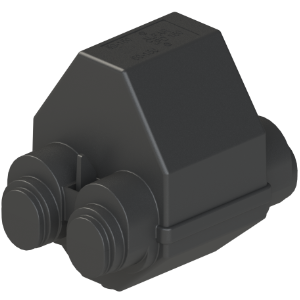

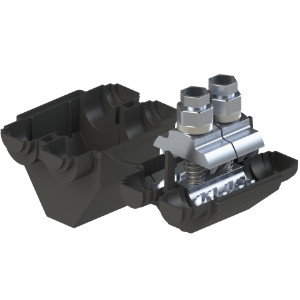

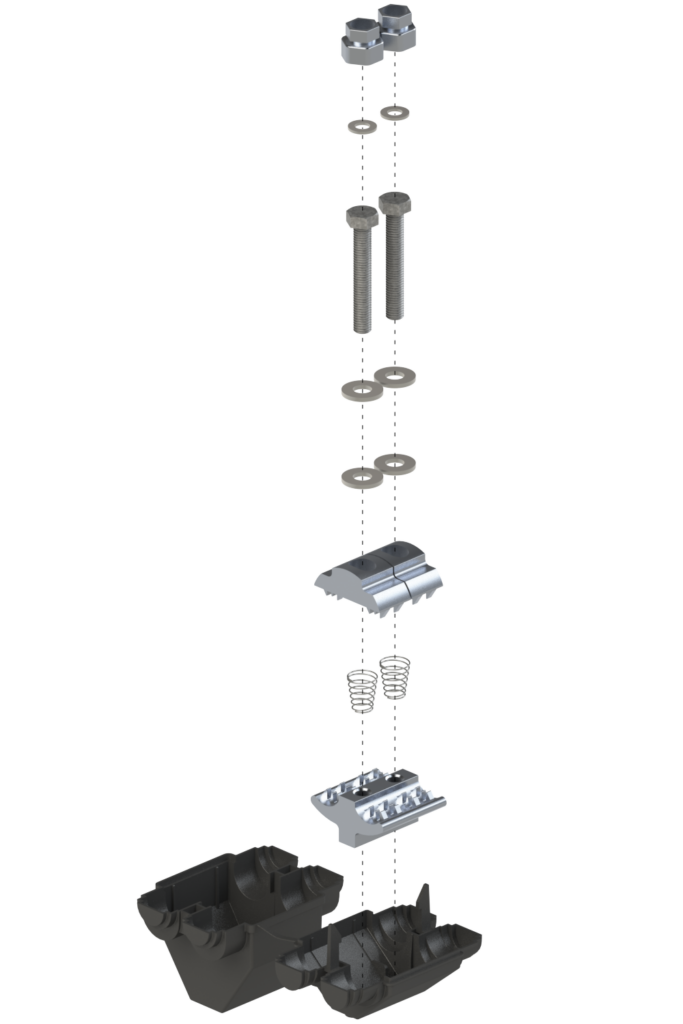

ZPD 150 ● Zacisk dwustronnie przebijający 50-150
ZASTOSOWANIE:
Stosowane do odgałęzień z izolowanych przewodów PAS.
MATERIAŁ:
Obudowa: tworzywo sztuczne, odporne na promienie UV oraz inne czynniki atmosferyczne.
Zaciski przebijające: kształtownik ze stopu aluminium.
Śruby imbusowe: cynkowane galwanicznie.
Sprężynki: stal cynkowana ogniowo.

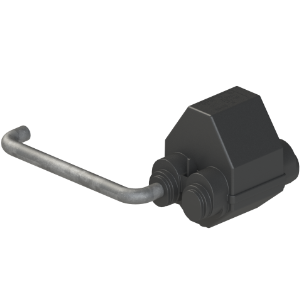

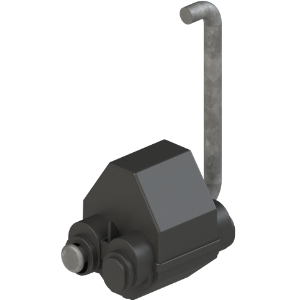

ZRU 150 ● Zacisk przebijający z rożkiem
ZASTOSOWANIE:
Zestaw przeznaczony do zbudowania na słupie punktów uziemiających, przystosowany do montażu w pionowych mostkach izolowanych w słupach funkcyjnych.
MATERIAŁ:
Obudowa: tworzywo sztuczne, odporne na promienie UV oraz inne czynniki atmosferyczne.
Zaciski przebijające: kształtownik ze stopu aluminium.
Śruby z nakrętką z głowicą zrywalną.
Sprężynki: stal cynkowana ogniowo.

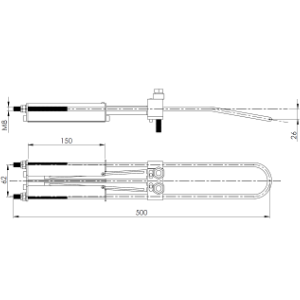

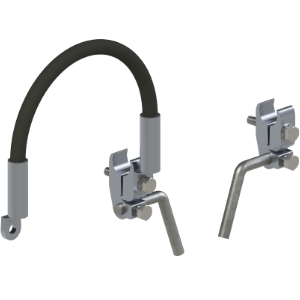

UOP 01 ● Układ ochrony przeciwłukowej do izolatorów odciągowych linii PAS
ZASTOSOWANIE:
Układ ochrony przeciwłukowej linii PAS typu UOP 01 montowany jest na izolatorach odciągowych na stanowiskach odporowych (końcowych) z uchwytami UO 70.

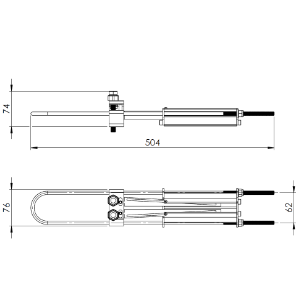

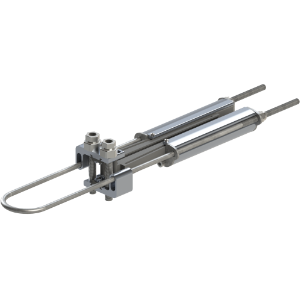

UO 70 ● Uchwyt odciągowy
ZASTOSOWANIE:
Stosowany do mocowania przewodów PAS na słupach krańcowych odciągowych. Służą do zamocowania tych przewodów do słupów za pomocą standardowych haków.
PARAMETRY TECHNICZNE:
- przekrój poprzeczny przewodu od 50 do 95 mm2
- moment dokręcania: 25Nm
- dopuszczalne obciążenie SMFL: 24Nm

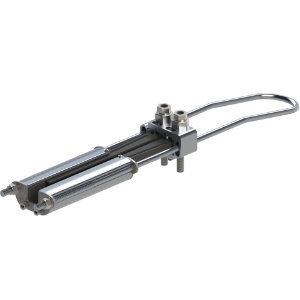

UO 70.1 ● Uchwyt odciągowy
ZASTOSOWANIE:
Uchwyt odciągowy stosowany w napowietrznych liniach nieizolowanych SN przy montażu rozłącznika. Uchwyt ten umożliwia montaż rozłącznika na przewodzie
linii bez konieczności przejmowania naciągu linii w miejscu rozcięcia za pomocą dodatkowych narzędzi.
PARAMETRY TECHNICZNE:
- Przekrój poprzeczny przewodu: 35-120mm²
- Dopuszczalne obciążenie SMFL: 20kN
- Moment dokręcenia: 25Nm

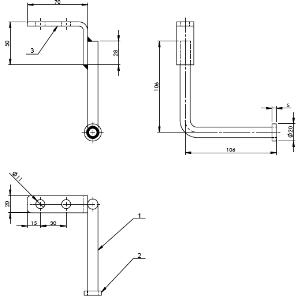

RU/UO ● Rożek do uziemiaczy przenośnych
ZASTOSOWANIE:
Zestaw uziemiający do uchwytów odciągowych serii UO 70 umożliwiający łatwą instalację uziemiaczy przenośnych na stanowiskach odporowych i krańcowych.
UO 70 ● Uchwyt odciągowy z rożkami i izolatorem

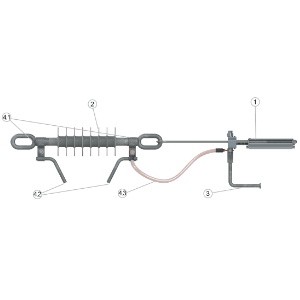

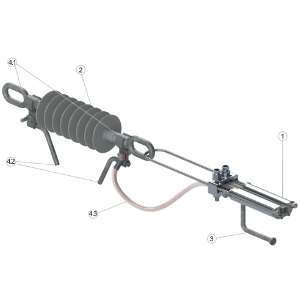

Wykaz elementów zabudowy łańcucha izolatorów ŁO w układ ochrony przeciwłukowej UOP 01 oraz rożek do zakładania uziemiaczy przenośnych RU/UO
|
Lp. |
Indeks |
Nazwa |
Ilość |
Masa jedn. [kg] |
|
1 |
UO 70 |
Uchwyt odciągowy |
1 |
1,2 |
|
2 |
CS70 |
Izolator wiszący |
1 |
1,4 |
|
3 |
RU/UO |
Rożek do uziemiaczy przenośnych |
1 |
0,28 |
|
4 |
UOP 01 |
Układ ochrony przeciwłukowej |
1 |
1,1 |
|
4.1 |
GRU |
Uchwyt rożka |
2 |
1,1 |
|
4.2 |
GR |
Rożek do uchwytu |
2 |
1,1 |
|
4.3 |
06-444 |
Linka połączeniowa |
1 |
1,1 |
RU ● Rożek do uziemiaczy przenośnych
GR ● Rożek do uziemiaczy przenośnych

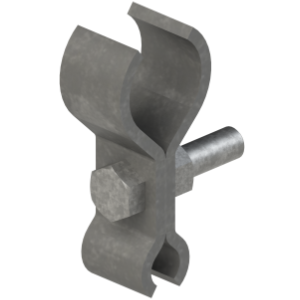

GUR ● Rożek do uziemiaczy przenośnych
