Konstrukcje wsporcze i montażowe

PN-1 ● PN-2 ● PN-3 ● PN-4 ● PNB-1 ● PNB-2 ● PNP-1 ● PNP-2 ● PK-1 ● PK-2 ● PKB-1 ● PKP-1 ● PKB-2 ● PKP-2 ● PP-1 ● PP-2 ● PP-3 ● PP-4 ● Poprzecznik krańcowy, przelotowy, narożny

Numer katalogowy	Nazwa	Trzon kabłąk.	Waga kg/szt.
PN-1 PN-2	Poprzecznik narożny słupa pojedynczego dla załomu 120º-180º	TK/C-80 TK/C-115	14,6 17,8
PN-3 PN-4	Poprzecznik narożny słupa pojedynczego dla załomu 90º-120º	TK/C-80 TK/C-115	16,1 21,8
PNb-1 PNb-2	Poprzecznik narożny słupa bliźniaczego dla załomu 90º-180º	TK/C-80 TK/C-115	18,2 23,9
PNp-1 PNp-2	Poprzecznik narożny słupa podwójnego dla załomu 90º-180º	TK/C-80 TK/C-115	19,1 25,1
PK-1 PK-2	Poprzecznik krańcowy słupa pojedynczego, bliźniaczego i podwójnego	TK/C-80 TK/C-115	14,6 20,4
PKb-1 PKp-1 PKb-2 PKp-2	Poprzecznik krańcowy słupa bliźniaczego i podwójnego	TK/C-80 TK/C-115	14,7 17,9
PP-1	Poprzecznik przelotowy obejma O1	izolator N80	4,25
PP-2	Poprzecznik przelotowy obejma O1	izolator N95	4,75
PP-3	Poprzecznik przelotowy obejma O3	izolator N80	4,50
PP-4	Poprzecznik przelotowy obejma O3	izolator N95	4,70

KP-1 N80 ● KP-2 N95 ● KP-3 N80 ● KP-4 N95 ● Konstrukcja przelotowa

ZASTOSOWANIE:

Konstrukcja przeznaczona do zawieszania przewodów gołych na słupach wirowych w ustawieniu przelotowym.

Numer katalogowy	Nazwa	Średnica	Waga kg/szt.
Kp-1 N-80	Konstrukcja przelotowa na obejmę 0-1	173	1,50
Kp-2 N-95	Konstrukcja przelotowa na obejmę 0-1	173	1,70
Kp-3 N-80	Konstrukcja przelotowa na obejmę 0-3	240	1,75
Kp-4 N-95	Konstrukcja przelotowa na obejmę 0-3	240	1,95

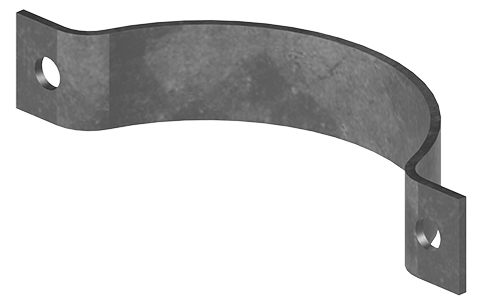

O1/A ● O3/A ● O-3 ● O4/A ● Obejma do uchwytów słupa wirowanego

ZASTOSOWANIE:

Obejmy służą do mocowania uchwytów słupa wirowanego, konstrukcji mocnych lub poprzeczników. Cynkowane ogniowo.

Numer katalogowy	Nazwa	Ø obejmy (od–do)	Waga kg/szt.
O1/A	Obejma do uchwytów słupa wirowanego	155-190 mm	0,69
O3/A	Obejma do uchwytów słupa wirowanego	200-240 mm	0,98
O-3	Obejma do konstrukcji KM	200-240 mm	1,10
O4/A	Obejma do uchwytów słupa wirowanego	263 mm	1,18

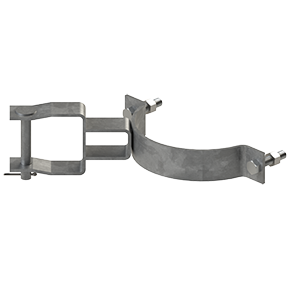

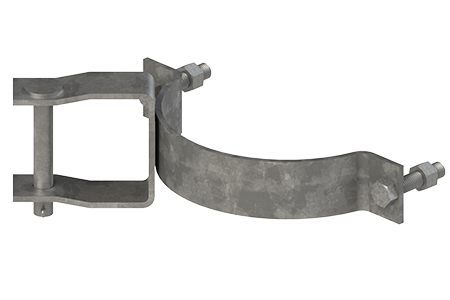

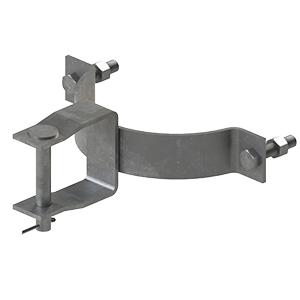

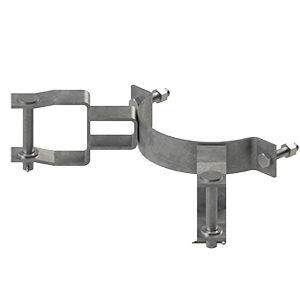

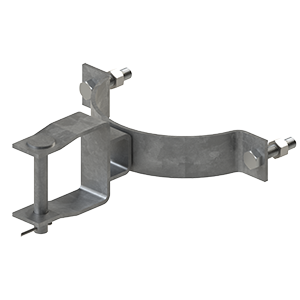

KM-1 – KM-10 ● KM-1/173 – KM-10/173 ● KM-1/263 – KM-10/263 ● Konstrukcja mocna

ZASTOSOWANIE:

Obejmy służą do mocowania uchwytów słupa wirowanego, konstrukcji mocnych lub poprzeczników. Cynkowane ogniowo.

Numer katalogowy	Nazwa	Ø obejmy (od–do)	Izolator	Waga kg/szt.
KM-1/173	Konstrukcja mocna	173 mm wymaga obejmy 01/A	TK/C-80	2,15
KM-2/173	Konstrukcja mocna	173 mm wymaga obejmy 01/A	TK/C-115	3,00
KM-3/173	Konstrukcja mocna	173 mm wymaga obejmy 01/A	TK/C-80	2,62
KM-4/173	Konstrukcja mocna	173 mm wymaga obejmy 01/A	TK/C-115	3,47
KM-5/173	Konstrukcja mocna	173 mm wymaga obejmy 01/A	TK/C-80	3,47
KM-6/173	Konstrukcja mocna	173 mm wymaga obejmy 01/A	TK/C-115	4,12
KM-7/173	Konstrukcja mocna	173 mm wymaga obejmy 01/A	TK/C-80	2,90
KM-8/173	Konstrukcja mocna	173 mm wymaga obejmy 01/A	TK/C-115	4,00
KM-9/173	Konstrukcja mocna	173 mm wymaga obejmy 01/A	2xTK/C-80	4,80
KM-10/173	Konstrukcja mocna	173 mm wymaga obejmy 01/A	2xTK/C-115	6,05
KM-1	Konstrukcja mocna	200-240 mm wymaga obejmy O-3 (KM)	TK/C-80	2,80
KM-2	Konstrukcja mocna	200-240 mm wymaga obejmy O-3 (KM)	TK/C-115	3,58
KM-3	Konstrukcja mocna	200-240 mm wymaga obejmy O-3 (KM)	TK/C-80	2,80
KM-4	Konstrukcja mocna	200-240 mm wymaga obejmy O-3 (KM)	TK/C-115	3,60
KM-5	Konstrukcja mocna	200-240 mm wymaga obejmy O-3 (KM)	TK/C-80	3,25
KM-6	Konstrukcja mocna	200-240 mm wymaga obejmy O-3 (KM)	TK/C-115	4,12
KM-7	Konstrukcja mocna	200-240 mm wymaga obejmy O-3 (KM)	TK/C-80	3,30
KM-8	Konstrukcja mocna	200-240 mm wymaga obejmy O-3 (KM)	TK/C-115	4,20
KM-9	Konstrukcja mocna	200-240 mm wymaga obejmy O-3 (KM)	2xTK/C-80	4,90
KM-10	Konstrukcja mocna	200-240 mm wymaga obejmy O-3 (KM)	2xTK/C-115	6,71
KM-1/263	Konstrukcja mocna	263 mm wymaga obejmy 04/A	TK/C-80	2,68
KM-2/263	Konstrukcja mocna	263 mm wymaga obejmy 04/A	TK/C-115	3,56
KM-3/263	Konstrukcja mocna	263 mm wymaga obejmy 04/A	TK/C-80	2,80
KM-4/263	Konstrukcja mocna	263 mm wymaga obejmy 04/A	TK/C-115	3,47
KM-5/263	Konstrukcja mocna	263 mm wymaga obejmy 04/A	TK/C-80	3,40
KM-6/263	Konstrukcja mocna	263 mm wymaga obejmy 04/A	TK/C-115	3,90
KM-7/263	Konstrukcja mocna	263 mm wymaga obejmy 04/A	TK/C-80	3,10
KM-8/263	Konstrukcja mocna	263 mm wymaga obejmy 04/A	TK/C-115	4,10
KM-9/263	Konstrukcja mocna	263 mm wymaga obejmy 04/A	2xTK/C-80	4,80
KM-10/263	Konstrukcja mocna	263 mm wymaga obejmy 04/A	2xTK/C-115	6,60

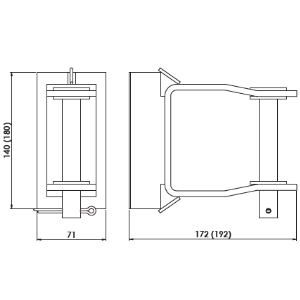

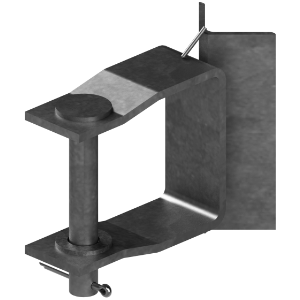

TKTs1/80 ● TKTs1/115 ● Szekla – ramka TKS 1

ZASTOSOWANIE:

Trzony kabłąkowe przeznaczone są do mocowania na konstrukcjach wsporczych porcelanowych izolatorów szpulowych w liniach napowietrznych do 1 kV za pomocą taśmy stalowej.

Numer katalogowy	Nazwa	Waga kg/szt.
TKTs1/80	Szekla – ramka TKTs1/80 mocowana taśmą stalową	1,39
TKTs1/115	Szekla – ramka TKTs1/115 mocowana taśmą stalową	2,40

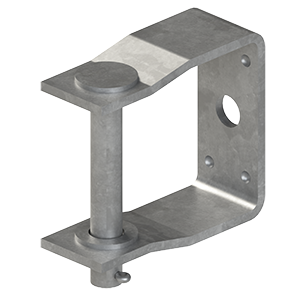

K30 ● K301 ● Szekla – ramka TKS

ZASTOSOWANIE:

Trzony kabłąkowe przeznaczone są do mocowania na konstrukcjach wsporczych porcelanowych izolatorów szpulowych w liniach napowietrznych do 1 kV.

Numer katalogowy	Nazwa	Waga kg/szt.
K30	Szekla – ramka TKS S-80	1,10
K301	Szekla – ramka TKS S-115	2,00

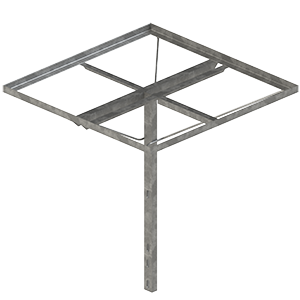

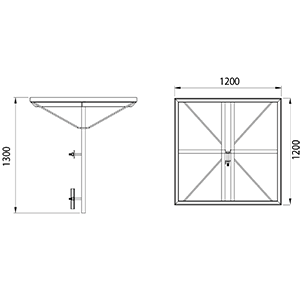

GB-1 ● Konstrukcja pod gniazdo bocianie

ZASTOSOWANIE:

Konstrukcja przeznaczona jest do tworzenia dedykowanych gniazd dla bocianów. Umożliwia montaż nie tylko na słupach energetycznych typu E i ŻN, ale także – po drobnych zmianach konstrukcyjnych – na słupach stawianych specjalnie dla bocianów.

GB-1 Gniazdo bocianie

Elementy montażowe na słup typu E/ŻN/BSW stanowią komplet z konstrukcją gniazda (rodzaj mocowania należy określić w momencie składania zamówienia).

BUDOWA:

Kształtowniki ze stali S235JR,
Konstrukcja ocynkowana ogniowo.

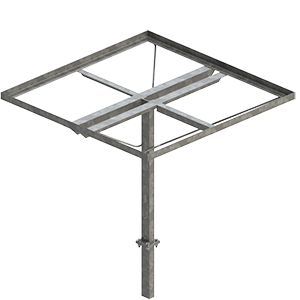

GB-2 ● Konstrukcja pod gniazdo bocianie (rozkręcane)

ZASTOSOWANIE:

Konstrukcja przeznaczona jest do tworzenia dedykowanych gniazd dla bocianów. Umożliwia montaż nie tylko na słupach energetycznych typu E i ŻN, ale także – po drobnych zmianach konstrukcyjnych – na słupach stawianych specjalnie dla bocianów.

GB-2 Gniazdo bocianie (rozkręcane)

Elementy montażowe na słup typu E/ŻN/BSW stanowią komplet z konstrukcją gniazda (rodzaj mocowania należy określić w momencie składania zamówienia).

BUDOWA:

Kształtowniki ze stali S235JR,
Konstrukcja ocynkowana ogniowo.

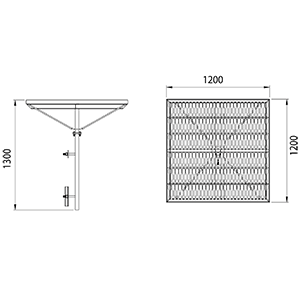

GB-3 ● Konstrukcja pod gniazdo bocianie (rozkręcane)

ZASTOSOWANIE:

Konstrukcja przeznaczona jest do tworzenia dedykowanych gniazd dla bocianów. Umożliwia montaż nie tylko na słupach energetycznych typu E i ŻN, ale także – po drobnych zmianach konstrukcyjnych – na słupach stawianych specjalnie dla bocianów.

GB-3 Gniazdo bocianie (rozkręcane)

Elementy montażowe na słup typu E/ŻN/BSW stanowią komplet z konstrukcją gniazda (rodzaj mocowania należy określić w momencie składania zamówienia).

BUDOWA:

Kształtowniki ze stali S235JR,
Konstrukcja ocynkowana ogniowo,
Wyposażone w perforowaną platformę.

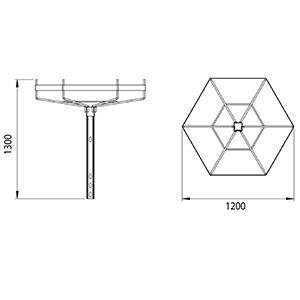

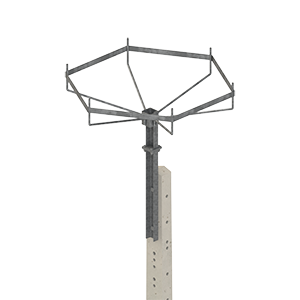

GB-6 ● Konstrukcja pod gniazdo bocianie (rozkręcane)

ZASTOSOWANIE:

Konstrukcja przeznaczona jest do tworzenia dedykowanych gniazd dla bocianów. Umożliwia montaż nie tylko na słupach energetycznych typu E i ŻN, ale także – po drobnych zmianach konstrukcyjnych – na słupach stawianych specjalnie dla bocianów.

GB-6 Gniado bocianie (rozkręcane)

Elementy montażowe na słup typu E/ŻN/BSW stanowią komplet z konstrukcją gniazda (rodzaj mocowania należy określić w momencie składania zamówienia).

BUDOWA:

Kształtowniki ze stali S235JR,
Konstrukcja ocynkowana ogniowo.

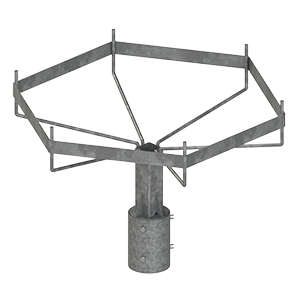

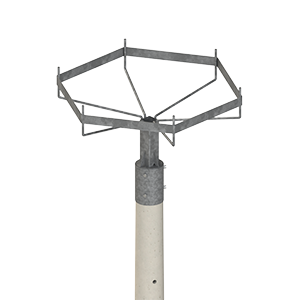

GB-8 ● Konstrukcja pod gniazdo bocianie

ZASTOSOWANIE:

Konstrukcja przeznaczona jest do tworzenia dedykowanych gniazd dla bocianów. Umożliwia montaż nie tylko na słupach energetycznych typu E i ŻN, ale także – po drobnych zmianach konstrukcyjnych – na słupach stawianych specjalnie dla bocianów.

GB-8 Gniado bocianie

Elementy montażowe na słup typu E stanowią komplet z konstrukcją gniazda. Mocowanie na wierzchołku żerdzi wirowanej E o dw=173/218/240/263/308 (do określenia w momencie składania zamówienia).

BUDOWA:

Kształtowniki ze stali S235JR,
Konstrukcja ocynkowana ogniowo.

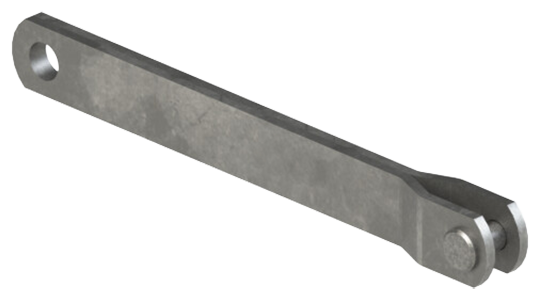

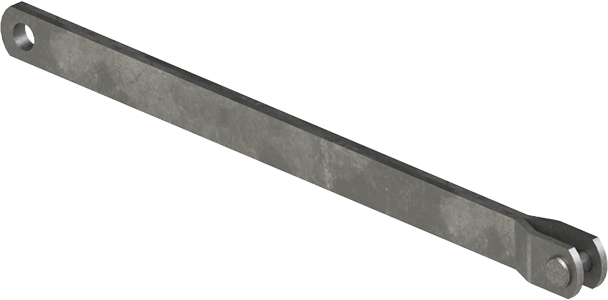

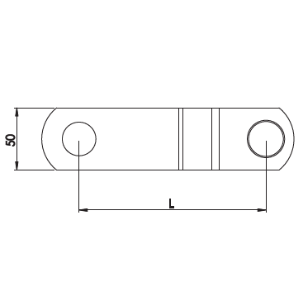

3837 ● 3835 ● 3842 ● 38421 ● 38430 ● 38431 ● 38450 ● 38451 ● 3851 ● 38513 ● Łącznik przedłużający jednowidlasty

ZASTOSOWANIE:

Służą do regulacji długości zawieszenia przewodów.

Numer katalogowy	Nazwa	Obciążenie niszczące kN	Waga kg/szt.
3837	Łącznik przedłużający jednowidlasty L-150	120	1,32
38352	Łącznik przedłużający jednowidlasty L-200	120	1,72
3842	Łącznik przedłużający jednowidlasty L-300	120	2,30
38421	Łącznik przedłużający jednowidlasty L-320	120	2,42
38430	Łącznik przedłużający jednowidlasty L-400	120	2,95
38431	Łącznik przedłużający jednowidlasty L-450	120	3,32
38450	Łącznik przedłużający jednowidlasty L-600	120	4,27
38451	Łącznik przedłużający jednowidlasty L-700	120	4,9
3851	Łącznik przedłużający jednowidlasty L-850	120	5,9
38513	Łącznik przedłużający jednowidlasty L-1000	120	6,96

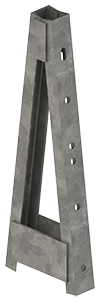

K10 ● Klin wierzchołkowy KSW

ZASTOSOWANIE:

Służą do łączenia ze sobą słupów ŻN rozkracznych. Najczęściej stosowane na skraju linii, załamaniach lub jako zakończenie linii energetycznej.
Cynkowane ogniowo.

Numer katalogowy	Nazwa	Waga kg/szt.
K10	Klin wierzchołkowy	24,6

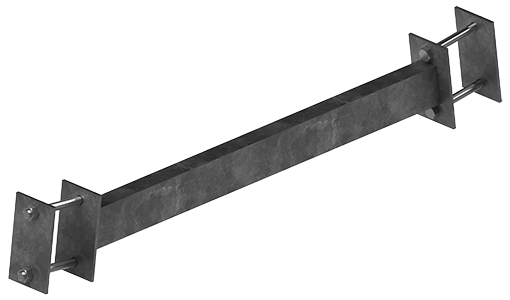

K101 ● Rozpora słupa ŻN

ZASTOSOWANIE:

Służą do łączenia ze sobą słupów ŻN. Najczęściej stosowane na skraju linii, załamaniach lub jako zakończenie linii energetycznej.
Cynkowane ogniowo.

Numer katalogowy	Nazwa	Waga kg/szt.
K101	Rozpora słupa ŻN	18,2

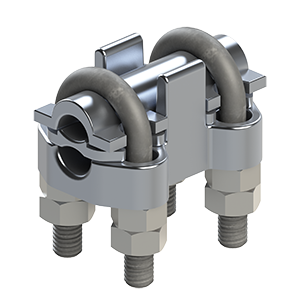

2411 ● 2421 ● 2431 ● Zacisk śrubowo –kabłąkowy

ZASTOSOWANIE:

Zaciski śrubowo kabłąkowe służą do łączenia dwóch przewodów aluminiowych lub stalowo – aluminiowych, do zamykania pętli na izolatorach stojących i uchwytach odciągowych kabłąkowych (półrolka).

Numer katalogowy	Nazwa	Min.siła wyślizg kN	Waga kg/szt.
2411	Zacisk śrubowo kabłąkowy 8-10 (35-50)	5	0,27
2421	Zacisk śrubowo kabłąkowy 11-15 (70-120)	7	0,51
2431	Zacisk śrubowo kabłąkowy 15-19 (150-185)	14	0,79

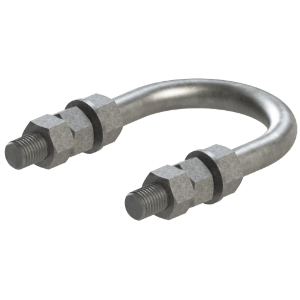

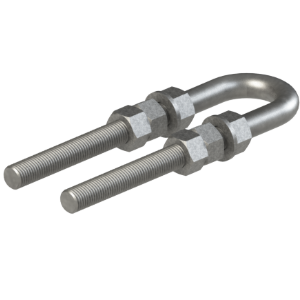

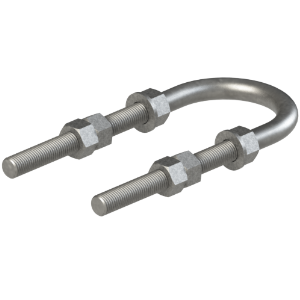

41111 ● 41121 ● 41122 ● Wieszak śrubowo – kabłąkowy

ZASTOSOWANIE:

Wieszaki śrubowo-kabłąkowe stosowane są do przelotowego lub odciągowego zawieszania łańcuchów izolatorowych na konstrukcjach wsporczych.

Numer katalogowy	Wysokość H	długość L	Dł. gwintu I	Obciążenie niszczące kN	Waga [kg]
41111	90	140	80	100	0,72
41121	90	200	140	100	0,80
41122	50	200	140	100	0,90

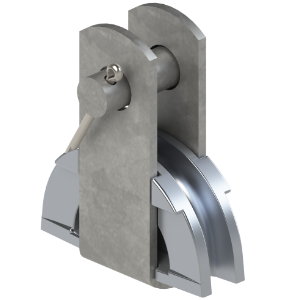

23255 ● Uchwyt odciągowo kabłąkowy (półrolka)

ZASTOSOWANIE:

Uchwyty odciągowo-kabłąkowe służą do zawieszania odciągowego na izolatorach wiszących przewodów aluminiowych lub stalowo-aluminiowych.

.

Numer katalogowy	Zast. do przewodów o średnicy mm	Obciążenie niszczące kN	Waga [kg]
23255	6-12	40	0,46

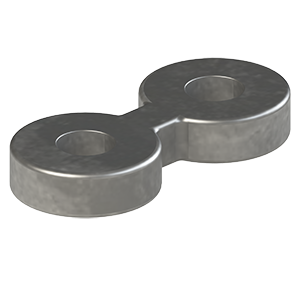

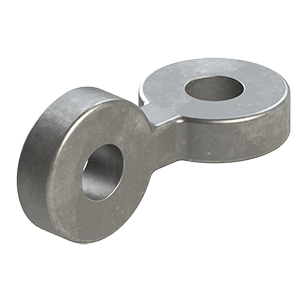

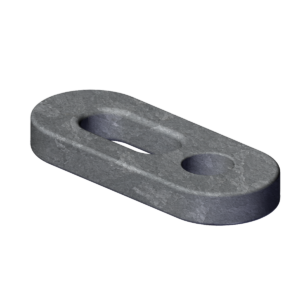

3532 ● 3521 ● Łącznik dwuuchowy

ZASTOSOWANIE:

Do łączenia w łańcuchy różnych elementów osprzętu.

.

Numer katalogowy	Nazwa	Obciążenie niszczące kN	Waga [kg]
3532	Łącznik dwuuchowy skręcony	120	0,60
3521	Łącznik dwuuchowy płaski	300	0,80

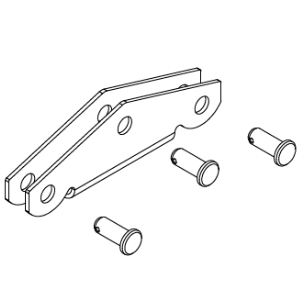

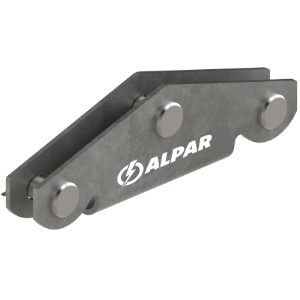

38253 ● 38254 ● Łącznik dwurzędowy orczykowy

ZASTOSOWANIE:

Łącznik orczykowy dwurzędowy przeznaczony jest do łączenia izolatorów wiszących w łańcuchy dwurzędowe linii napowietrznych.

Numer katalogowy	Nazwa	Obciążenie niszczące kN	Waga [kg]
38253	Łącznik dwurzędowy orczykowy L200	160	1,10
38254	Łącznik dwurzędowy orczykowy L250	160	1,60

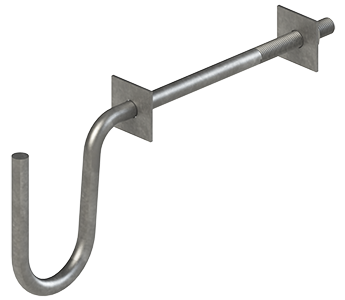

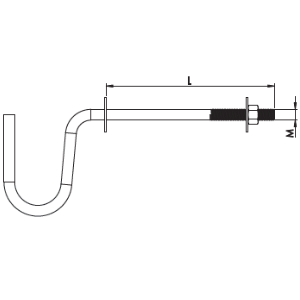

K204 ● K201 ● K205 ● K20 ● K202 ● K203 ● K206 ● Trzony hakowe

ZASTOSOWANIE:

Trzony hakowe służą do mocowania izolatorów stojących na konstrukcjach wsporczych w liniach elektroenergetycznych o napięciu znamionowym do 1 kV

Numer katalogowy	Nazwa	M	Waga kg/szt.
K204	Trzony hakowe THS-80 L150	16	0,76
K201	Trzony hakowe THS-80 L200	16	0,86
K205	Trzony hakowe THS-80 L220	16	0,90
K20	Trzony hakowe THS-80 L250	16	0,95
K202	Trzony hakowe THS-80 L300	16	1,00
K203	Trzony hakowe THS-95 L220	20	1,48
K206	Trzony hakowe THS-95 L200	20	1,40
