Konstrukcje i osprzęt linii napowietrznych – Konstrukcje stalowe
Konstrukcje do rozłączników

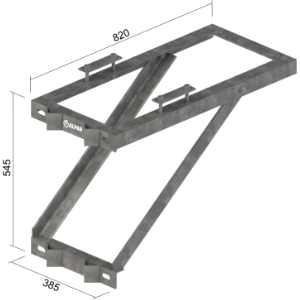

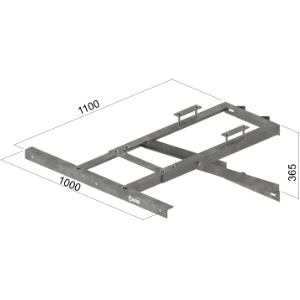

KO-1 ● Konstrukcja pod odłącznik
|
Typ |
KO-1 |
|---|---|
|
Funkcja |
konstrukcja pod odłącznik |
|
Rodzaj żerdzi |
wirowana E |
|
Masa jedn. [kg] |
16,80 |
|
Materiał |
stal, ocynk ogniowy |
Mocowanie:
|
OB-13 |
2 |
dw=263 |
|
OB-7 |
2 |
dw=218 |
|
Indeks |
Ilość |
Uwagi |
KO-1/1 ● Konstrukcja pod odłącznik i ograniczniki przepięć
|
Typ |
KO-1/1 |
|---|---|
|
Funkcja |
konstrukcja pod odłącznik i ograniczniki przepięć |
|
Rodzaj żerdzi |
wirowana E |
|
Masa jedn. [kg] |
21,90 |
|
Materiał |
stal, ocynk ogniowy |
Mocowanie:
|
OB-13 |
2 |
dw=263 |
|
OB-7 |
2 |
dw=218 |
|
Indeks |
Ilość |
Uwagi |

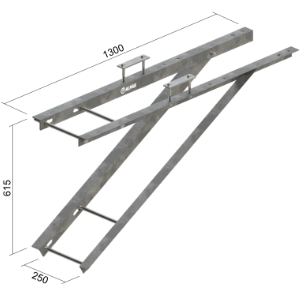

KO-12 ● Konstrukcja pod odłącznik
|
Typ |
KO-12 |
|---|---|
|
Funkcja |
konstrukcja pod odłącznik |
|
Rodzaj żerdzi |
ŻN/BSW |
|
Masa jedn. [kg] |
19,00 |
|
Materiał |
stal, ocynk ogniowy |
Mocowanie:
|
M16x320 |
4 |
BSW |
|
M16x220 |
4 |
ŻN |
|
Indeks |
Ilość |
Uwagi |
KO-12/1 ● Konstrukcja pod odłącznik i ograniczniki przepięć
|
Typ |
KO-12/1 |
|---|---|
|
Funkcja |
konstrukcja pod odłącznik i ograniczniki przepięć |
|
Rodzaj żerdzi |
ŻN/BSW |
|
Masa jedn. [kg] |
24,80 |
|
Materiał |
stal, ocynk ogniowy |
Mocowanie:
|
M16x320 |
4 |
BSW |
|
M16x220 |
4 |
ŻN |
|
Indeks |
Ilość |
Uwagi |

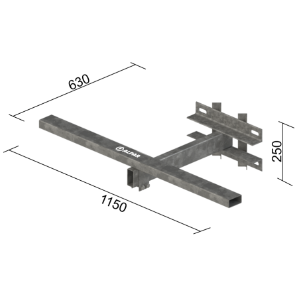

KPO-31 ● Konstrukcja pod odłącznik
|
Typ |
KPO-31 |
|---|---|
|
Funkcja |
konstrukcja pod odłącznik |
|
Rodzaj żerdzi |
wirowana E |
|
Masa jedn. [kg] |
14,50 |
|
Materiał |
stal, ocynk ogniowy |
Mocowanie:
|
OB-13 |
2 |
dw=263 |
|
OB-7 |
2 |
dw=218 |
|
Indeks |
Ilość |
Uwagi |
Konstrukcje do ograniczników przepięć

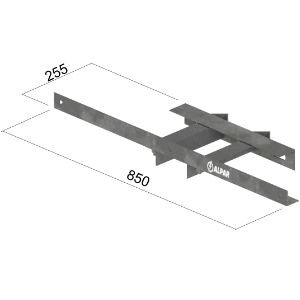

KOG-5/E ● Konstrukcja pod ograniczniki przepięć
|
Typ |
KOG-5/E |
|---|---|
|
Funkcja |
konstrukcja pod ograniczniki przepięć (symetryczna) |
|
Rodzaj żerdzi |
wirowana E |
|
Masa jedn. [kg] |
5,70 |
|
Materiał |
stal, ocynk ogniowy |
Mocowanie:
|
OB-7 |
1 |
dw=218 |
|
Indeks |
Ilość |
Uwagi |

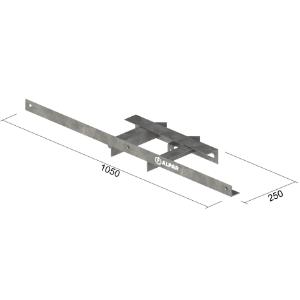

KOG-6/M ● Konstrukcja pod ograniczniki przepięć
|
Typ |
KOG-6/M |
|---|---|
|
Funkcja |
konstrukcja pod ograniczniki przepięć (symetryczna) |
|
Rodzaj żerdzi |
wirowana E |
|
Masa jedn. [kg] |
6,00 |
|
Materiał |
stal, ocynk ogniowy |
Mocowanie:
|
OB-9 |
1 |
dw=263 |
|
Indeks |
Ilość |
Uwagi |

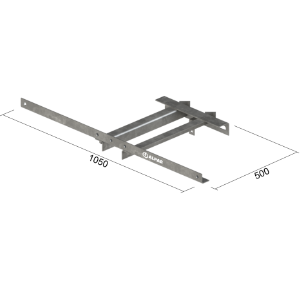

KOG-7 ● Konstrukcja pod ograniczniki przepięć
|
Typ |
KOG-7 |
|---|---|
|
Funkcja |
konstrukcja pod ograniczniki przepięć (symetryczna) |
|
Rodzaj żerdzi |
wirowana E |
|
Masa jedn. [kg] |
7,10 |
|
Materiał |
stal, ocynk ogniowy |
Mocowanie:
|
OB-9 |
1 |
dw=263 |
|
OB-7 |
1 |
dw=218 |
|
OB-6 |
1 |
dw=173 |
|
Indeks |
Ilość |
Uwagi |

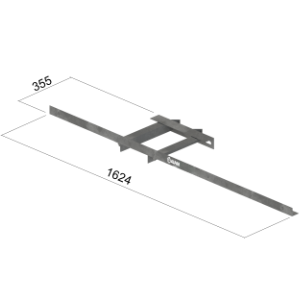

KOG-A ● Konstrukcja pod ograniczniki przepięć
|
Typ |
KOG-7 |
|---|---|
|
Funkcja |
konstrukcja pod ograniczniki przepięć (do aparatu modułowego) |
|
Rodzaj żerdzi |
wirowana E |
|
Masa jedn. [kg] |
9,00 |
|
Materiał |
stal, ocynk ogniowy |
Mocowanie:
|
OB-9 |
1 |
dw=263 |
|
OB-7 |
1 |
dw=218 |
|
OB-6 |
1 |
dw=173 |
|
Indeks |
Ilość |
Uwagi |

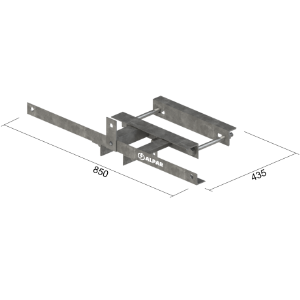

KOG/ŻN/BSW ● Konstrukcja pod ograniczniki przepięć
|
Typ |
KOG/ŻN/BSW |
|---|---|
|
Funkcja |
konstrukcja pod ograniczniki przepięć (symetryczna) |
|
Rodzaj żerdzi |
wirowana E |
|
Masa jedn. [kg] |
9,00 |
|
Materiał |
stal, ocynk ogniowy |
Mocowanie:
|
M16x240 |
2 |
BSW |
|
M16x180 |
2 |
ŻN |
|
Indeks |
Ilość |
Uwagi |

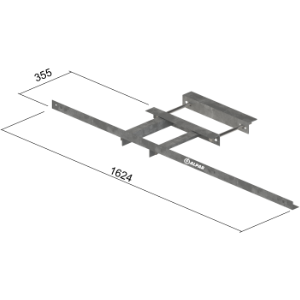

KOG-A/ŻN/BSW ● Konstrukcja pod ograniczniki przepięć
|
Typ |
KOG/ŻN/BSW |
|---|---|
|
Funkcja |
konstrukcja pod ograniczniki przepięć (do aparatu modułowego) |
|
Rodzaj żerdzi |
ŻN/BSW |
|
Masa jedn. [kg] |
10,00 |
|
Materiał |
stal, ocynk ogniowy |
Mocowanie:
|
M16x240 |
2 |
BSW |
|
M16x180 |
2 |
ŻN |
|
Indeks |
Ilość |
Uwagi |
Konstrukcje do głowic kablowych

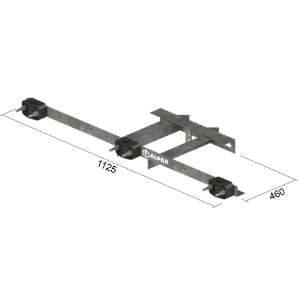

KGK-1 ● Konstrukcja do głowic kablowych
|
Typ |
KGK-1 |
|---|---|
|
Funkcja |
konstrukcja do głowic kablowych (symetryczna) |
|
Rodzaj żerdzi |
wirowana E |
|
Masa jedn. [kg] |
8,20 |
|
Materiał |
stal, ocynk ogniowy, poliamid |
Mocowanie:
|
OB-9 |
1 |
dw=263 |
|
OB-7 |
1 |
dw=218 |
|
OB-6 |
1 |
dw=173 |
|
Indeks |
Ilość |
Uwagi |

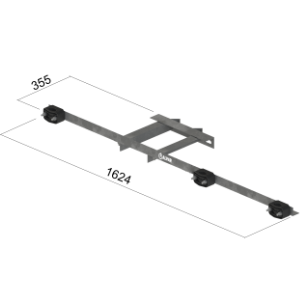

KG-2/A ● Konstrukcja do głowic kablowych
|
Typ |
KG-2/A |
|---|---|
|
Funkcja |
konstrukcja do głowic kablowych (do aparatu modułowego) |
|
Rodzaj żerdzi |
wirowana E |
|
Masa jedn. [kg] |
9,00 |
|
Materiał |
stal, ocynk ogniowy, poliamid |
Mocowanie:
|
OB-9 |
1 |
dw=263 |
|
OB-7 |
1 |
dw=218 |
|
OB-6 |
1 |
dw=173 |
|
Indeks |
Ilość |
Uwagi |
KGK/ŻN/BSW ● Konstrukcja do głowic kablowych
|
Typ |
KGK/ŻN/BSW |
|---|---|
|
Funkcja |
konstrukcja do głowic kablowych (symetryczna) |
|
Rodzaj żerdzi |
ŻN/BSW |
|
Masa jedn. [kg] |
7,50 |
|
Materiał |
stal, ocynk ogniowy, poliamid |
Mocowanie:
|
M16x240 |
2 |
BSW |
|
M16x180 |
2 |
ŻN |
|
Indeks |
Ilość |
Uwagi |
KG-2/A/ŻN/BSW ● Konstrukcja do głowic kablowych
|
Typ |
KG-2/A/ŻN/BSW |
|---|---|
|
Funkcja |
konstrukcja do głowic kablowych (do aparatu modułowego) |
|
Rodzaj żerdzi |
ŻN/BSW |
|
Masa jedn. [kg] |
9,00 |
|
Materiał |
stal, ocynk ogniowy, poliamid |
Mocowanie:
|
M16x240 |
2 |
BSW |
|
M16x180 |
2 |
ŻN |
|
Indeks |
Ilość |
Uwagi |
Konstrukcje pod izolatory wsporcze

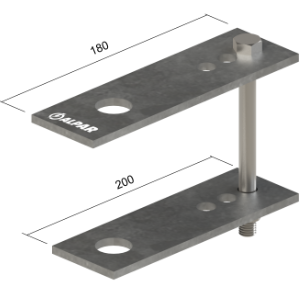

Ei-55 ● Element do izolatora
|
Typ |
Ei-55 |
|---|---|
|
Funkcja |
element do izolatora |
|
Rodzaj żerdzi |
wirowana E |
|
Masa jedn. [kg] |
1,30 |
|
Materiał |
stal, ocynk ogniowy |
Mocowanie:
|
w komplecie |
|
Uwagi |

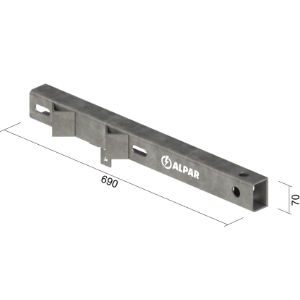

Ei-1a ● Element do izolatora
|
Typ |
Ei-1a |
|---|---|
|
Funkcja |
element do izolatora |
|
Rodzaj żerdzi |
wirowana E |
|
Masa jedn. [kg] |
4,00 |
|
Materiał |
stal, ocynk ogniowy |
Mocowanie:
|
OB-9 |
1 |
dw=263 |
|
OB-7 |
1 |
dw=218 |
|
OB-6 |
1 |
dw=173 |
|
Indeks |
Ilość |
Uwagi |
Ei-1a/ŻN/BSW ● Element do izolatora
|
Typ |
Ei-1a/ŻN/BSW |
|---|---|
|
Funkcja |
element do izolatora |
|
Rodzaj żerdzi |
ŻN/BSW |
|
Masa jedn. [kg] |
4,90 |
|
Materiał |
stal, ocynk ogniowy |
Mocowanie:
|
w komplecie |
|
Indeks |
Pozostałe konstrukcje

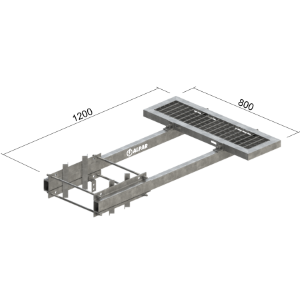

PM-2 ● Pomost montażowy do obsługi głowic kablowych
|
Typ |
PM-2 |
|---|---|
|
Funkcja |
pomost montażowy do obsługi głowic kablowych |
|
Rodzaj żerdzi |
wirowana E |
|
Śr. wierzchołka [mm] |
dw=218/263 |
|
Masa jedn. [kg] |
29,20 |
|
Materiał |
stal, ocynk ogniowy |
Mocowanie:
|
w komplecie |
|
Uwagi |

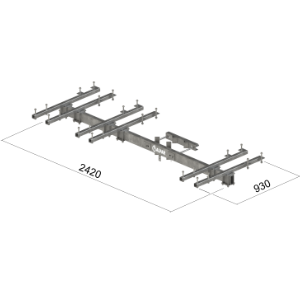

KUPs-1 ● zestaw pod przekładniki SN
|
Typ |
KUPs-1 |
|---|---|
|
Funkcja |
zestaw pod przekładniki SN |
|
Rodzaj żerdzi |
wirowana E |
|
Śr. wierzchołka [mm] |
dw=218/263 |
|
Masa jedn. [kg] |
53,40 |
|
Materiał |
stal, ocynk ogniowy |
Mocowanie:
|
M16x450 |
2 |
dw=263 |
|

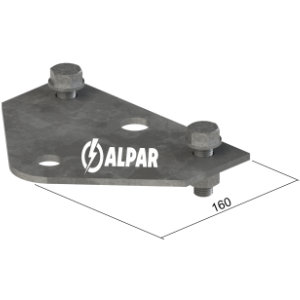

EMs-2 |
1 |
dw=263 |
|
M16x380 |
2 |
dw=218 |
|
EMs-1 |
1 |
dw=218 |
|
Indeks |
Ilość |
Uwagi |

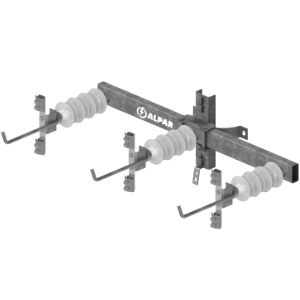

ZMU-01 ● ZMU-02 ● ZMU-03 ● Zestaw montażu uziemień
|
Typ |
ZMU-1 |
ZMU-2 |
ZMU-3 |
|---|---|---|---|
|
Funkcja |
zestaw montażu uziemień |
zestaw montażu uziemień |
zestaw montażu uziemień |
|
Rodzaj żerdzi |
wirowana E |
wirowana E |
wirowana E |
|
Śr. wierzchołka [mm] |
dw=218/263/308 |
dw=218/263/308 |
dw=218/263/308 |
|
Masa jedn. [kg] |
– |
– |
– |
|
Materiał |
stal, ocynk ogniowy izol.porcelanowy |
stal, ocynk ogniowy izol.silikonowy |
stal, ocynk ogniowy izol.kompozytowy |
Mocowanie:
|
M16x140 |
2 |
dw=308 |
|
Os-7 |
2 |
dw=308 |
|
M16x140 |
2 |
dw=263 |
|
Os-3 |
2 |
dw=263 |
|
M16x140 |
2 |
dw=218 |
|
O4/A |
2 |
dw=218 |
|
Indeks |
Ilość |
Uwagi |
ZMU-01/A ● ZMU-02/A ● ZMU-03/A ● Zestaw montażu uziemień
|
Typ |
ZMU-01/A |
ZMU-02/A |
ZMU-03/A |
|---|---|---|---|
|
Funkcja |
zestaw montażu uziemień |
zestaw montażu uziemień |
zestaw montażu uziemień |
|
Rodzaj żerdzi |
wirowana E |
wirowana E |
wirowana E |
|
Śr. wierzchołka [mm] |
dw=218/263/308 |
dw=218/263/308 |
dw=218/263/308 |
|
Masa jedn. [kg] |
– |
– |
– |
|
Materiał |
stal, ocynk ogniowy izol.porcelanowy |
stal, ocynk ogniowy izol.silikonowy |
stal, ocynk ogniowy izol.kompozytowy |
Mocowanie:
|
M16x140 |
2 |
dw=308 |
|
Os-7 |
2 |
dw=308 |
|
M16x140 |
2 |
dw=263 |
|
Os-3 |
2 |
dw=263 |
|
M16x140 |
2 |
dw=218 |
|
O4/A |
2 |
dw=218 |
|
Indeks |
Ilość |
Uwagi |
Konstrukcje oparte na belce l=1600 stosujemy wyłącznie w przypadku instalacji przy rozłącznikach typu R(U)NM(p), dla pozostałych rozwiązań l=1100.
Elementy ustojowe

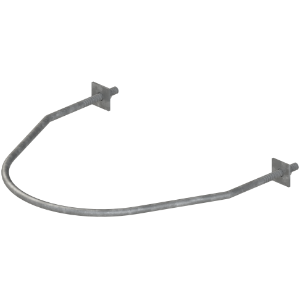

Ou-1 ● Element ustojowy
Eu-2p ● Element ustojowy
Es-2a ● Element ustojowy

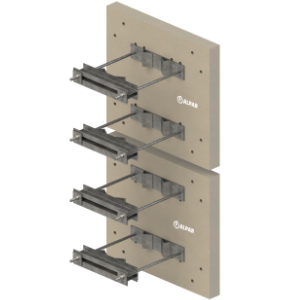

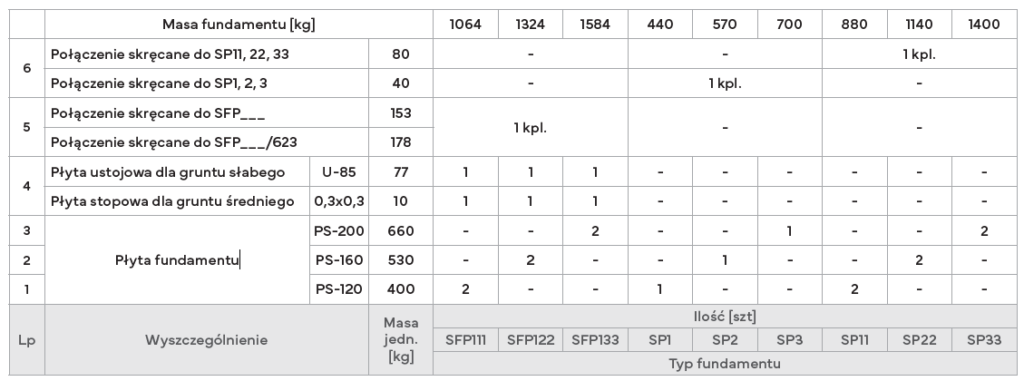

SP-11 ● SFP-111 ● Fundament
Fundament SP11
Fundament SFP111
Połączenie skręcane SFP111
Fundament SFP111+SP11
Konstrukcje stężające

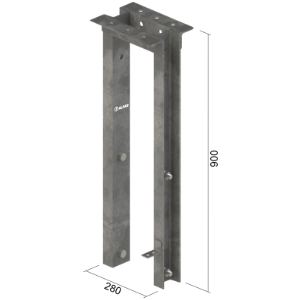

Gs-30 ● Głowica słupa podwójnego
|
Typ |
Gs-30 |
|---|---|
|
Funkcja |
Głowica słupa podwójnego |
|
Rodzaj linii |
LSN AFL6x70(50)mm2 |
|
Układ linii |
trójkątny |
|
Rodzaj żerdzi |
wirowana E |
|
Obostrzenie |
00-30 |
|
Masa jedn. [kg] |
19,20 |
|
Materiał |
stal, ocynk ogniowy |
Mocowanie:
|
Os-5 |
4 |
dw=218 |
|
Ks-5 |
2 |
dw=218 |
|
Indeks |
Ilość |
Uwagi |

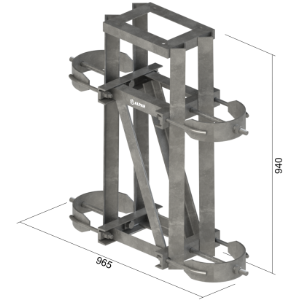

Gs-60 ● Głowica słupa
|
Typ |
Gs-60 |
|---|---|
|
Funkcja |
głowica słupa |
|
Rodzaj linii |
LSN AFL6x70(50)mm2 |
|
Układ linii |
płaski |
|
Rodzaj żerdzi |
wirowana E |
|
Obostrzenie |
nie dotyczy |
|
Masa jedn. [kg] |
69,80 |
|
Materiał |
stal, ocynk ogniowy |
Mocowanie:
|
w kpl. z głowicą |
|
Uwagi |

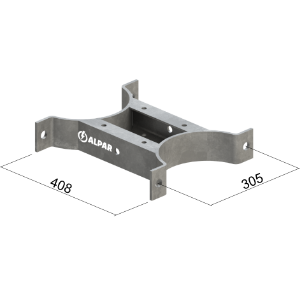

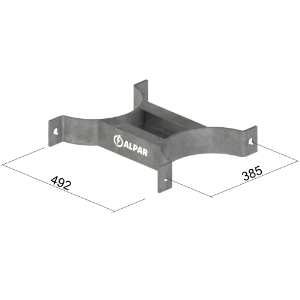

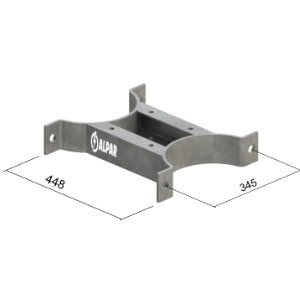

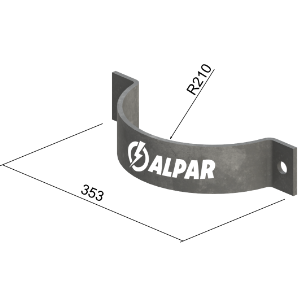

Ks-2, Ks-3, Ks-5, Os-2, Os-3, Os-5 ● Konstrukcje stężające
|
Typ |
Ks-3 |
Ks-2 |
Ks-5 |
Os-3 |
Os-2 |
Os-5 |
|---|---|---|---|---|---|---|
|
Funkcja |
konstrukcje stężające |
konstrukcje stężające |
konstrukcje stężające |
konstrukcje stężające |
konstrukcje stężające |
konstrukcje stężające |
|
Rodzaj linii |
LSN AFL6x70(50)mm2 |
LSN AFL6x70(50)mm2 |
LSN AFL6x70(50)mm2 |
LSN AFL6x70(50)mm2 |
LSN AFL6x70(50)mm2 |
LSN AFL6x70(50)mm2 |
|
Układ linii |
trójkątny |
trójkątny |
trójkątny |
trójkątny |
trójkątny |
trójkątny |
|
Rodzaj żerdzi |
wirowana E |
wirowana E |
wirowana E |
wirowana E |
wirowana E |
wirowana E |
|
Obostrzenie |
nie dotyczy |
nie dotyczy |
nie dotyczy |
nie dotyczy |
nie dotyczy |
nie dotyczy |
|
Masa jedn. [kg] |
10,10 |
9,60 |
9,10 |
3,00 |
2,60 |
2,30 |
|
Materiał |
stal, ocynk ogniowy |
stal, ocynk ogniowy |
stal, ocynk ogniowy |
stal, ocynk ogniowy |
stal, ocynk ogniowy |
stal, ocynk ogniowy |
Mocowanie:
|
M20x100 |
8 |
L=13,5m; 15m |
|
M20x80 |
8 |
L=13,5m; 15m |
|
M20x80 |
16 |
L=12m |
|
M20x60 |
8 |
L=12m; 13,5m |
|
M20x60 |
24 |
L-10,5m |
|
Indeks |
Ilość |
Uwagi |

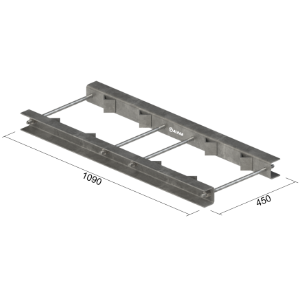

KL-5 ● Konstrukcja stężająca
|
Typ |
KL-5 |
|---|---|
|
Funkcja |
konstrukcja stężająca |
|
Rodzaj linii |
LSN AFL6x70(50)mm2 |
|
Układ linii |
płaski |
|
Rodzaj żerdzi |
wirowana E |
|
Obostrzenie |
nie dotyczy |
|
Masa jedn. [kg] |
17,10 |
|
Materiał |
stal, ocynk ogniowy |
Mocowanie:
|
w kpl. z konstrukcją |
|
Uwagi |
Uwaga: Konstrukcja stosowana dla stanowisk składających się z 2 żerdzi.

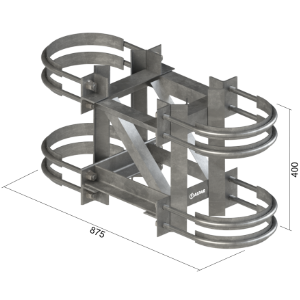

RG-60 ● Rama górna
|
Typ |
RG-60 |
|---|---|
|
Funkcja |
rama górna |
|
Rodzaj linii |
LSN AFL6x70(50)mm2 |
|
Układ linii |
płaski |
|
Rodzaj żerdzi |
wirowana E |
|
Obostrzenie |
nie dotyczy |
|
Masa jedn. [kg] |
36,00 |
|
Materiał |
stal, ocynk ogniowy |
Mocowanie:
|
w kpl. z ramą |
|
Uwagi |

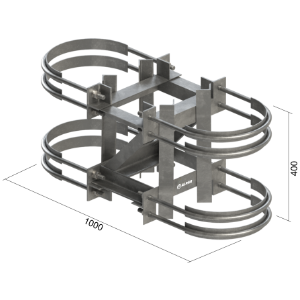

RD-60 ● Rama dolna
|
Typ |
RD-60 |
|---|---|
|
Funkcja |
rama dolna |
|
Rodzaj linii |
LSN AFL6x70(50)mm2 |
|
Układ linii |
płaski |
|
Rodzaj żerdzi |
wirowana E |
|
Obostrzenie |
nie dotyczy |
|
Masa jedn. [kg] |
38,70 |
|
Materiał |
stal, ocynk ogniowy |
Mocowanie:
|
w kpl. z ramą |
|
Uwagi |
Uwaga: Konstrukcja stosowana dla stanowisk składających się z 2 żerdzi (ONp23, KKp22, RKPp23, RONKp23).

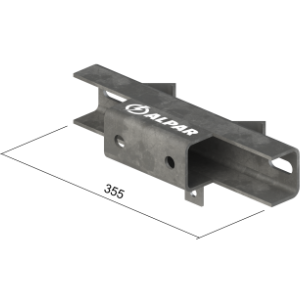

EŁ-8a, EŁ9a ● Element łańcucha
|
Typ |
EŁ-9a |
EŁ-8a |
|---|---|---|
|
Funkcja |
element łańcucha |
element łańcucha |
|
Rodzaj linii |
LSN AFL6x70(50)mm2 |
AFL6x70(50)mm2 |
|
Układ linii |
płaski |
płaski |
|
Rodzaj żerdzi |
wirowana E dw=420 |
wirowana E dw=263 |
|
Obostrzenie |
00-30 |
00-30 |
|
Masa jedn. [kg] |
4,40 |
3,40 |
|
Materiał |
stal, ocynk ogniowy |
stal, ocynk ogniowy |
Mocowanie:
|
OB-14 |
1 |
dw=420 |
|
OB-7 |
1 |
dw=263 |
|
Indeks |
Ilość |
Uwagi |
EM-1 ● Element mocujący
|
Typ |
EM-1 |
|---|---|
|
Funkcja |
element mocujący |
|
Rodzaj linii |
LSN AFL6x70(50)mm2 |
|
Układ linii |
płaski |
|
Rodzaj żerdzi |
wirowana E |
|
Obostrzenie |
00-20 |
|
Masa jedn. [kg] |
1,30 |
|
Materiał |
stal, ocynk ogniowy |
Mocowanie:
|
w kpl. z elementem EM-1 |
1 |
dla PRN-50 |
|
w kpl. z elementem EM-1 |
1 |
dla PON-50 |
|
w kpl. z elementem EM-1 |
1 |
dla PO-50 |
|
Indeks |
Ilość |
Uwagi |
EM-2 ● Element mocujący
|
Typ |
EM-2 |
|---|---|
|
Funkcja |
element mocujący |
|
Rodzaj linii |
LSN AFL6x70(50)mm2 |
|
Układ linii |
płaski |
|
Rodzaj żerdzi |
wirowana E |
|
Obostrzenie |
00-20 |
|
Masa jedn. [kg] |
1,90 |
|
Materiał |
stal, ocynk ogniowy |
Mocowanie:
|
w kpl. z elementem EM-2 |
1 |
dla PON-52 |
|
w kpl. z elementem EM-2 |
1 |
dla PON-51 |
|
w kpl. z elementem EM-2 |
1 |
dla PO-52 |
|
w kpl. z elementem EM-2 |
1 |
dla PO-51 |
|
Indeks |
Ilość |
Uwagi |
